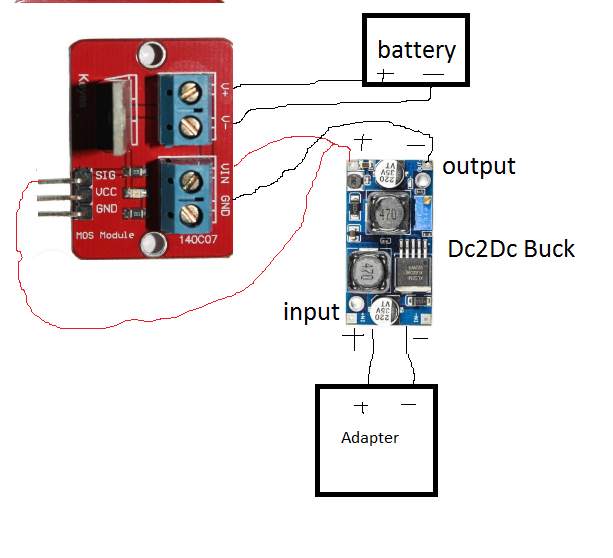

سلام بخیر . از ماژول ماسفت IRF520 شناسه 0514034 برای جلوگیری از جریان معکوس میخوام استفاده کنم .توضیح بیشتر اینکه ماژول کاهنده رو به باتری وصل کردم و موقع قطع شدن کاهنده ،جریان معکوس از سمت باتری به ورودی ماژول برقرار میشه و باعث دشارژ تدریجی باتری میشه…میخوام از ماسفت نوع n استفاده کنم..اتصال رو چطور انجام بدم؟ایا 2 پین خروجی V+ و V- را باید به باتری وصل کنم ؟و 2 پین V_in و gnd رو به خروجی کاهنده وصل کنم؟و پین SIG رو به خروجی مثبت کاهنده وصل کنم؟
سلام شما می تونید در مسیر مثبتیا منفی باتری به سمت ماژول کاهنده یک دیود سری کنید و لازم به این ماژول نخواهید داشت. حالا پایه vin باید مثبت باتری وصل بشه و gnd هم منفی باتری و پایه + هم به مثبت ماژول کاهنده و – هم به منفی ماژول کاهنده و پین هدر sig و gnd جهت تحریک ماسفت هست و باید پین gnd به منفی باتری و پین sig هم یک مقاومت 220 اهم تا 1 کیلو اهم بزارید و از مثبت باتری یک کلید بزارید و خروجی کلید هم به مقاومت پین sig .ولی لازم به این ماژول نبود
