درایور و کنترل دور موتور 5 آمپر ZK-MG

اشتراک‌گذاری
شناسه 0105041
خرید از فروشنده چینی
خرید از فروشنده داخلی
2,900,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۳۰+ عدد ویژگی‌ها
راوین الکترونیک 3 2,900,000 2,880,000 2,880,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکتروسهیل 3 3,360,000 3,340,000 3,340,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۱۰+ عدد ۳۰+ عدد ویژگی‌ها
شین تای یانگ (新太阳) - پرداخت 100 درصد 70 - - 2,230,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 50 درصد 70 - - 2,409,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 30 درصد 70 - - 2,480,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۶۳/۷۳ گرم

توضیحات محصول

توضیحات:

یکی از راه های کنترل دور موتور استفاده از روش مدولاسیون عرض پالس یا PWM است.  PWM یک موج مربعی است که در آن زمان High (روشن) و زمان Low (خاموش) بودن قابل کنترل است. به نسبت زمان High بودن سیگنال به کل دوره تناوب، ضریب وظیفه یا Duty cycle گفته می شود. ضریب وظیفه معمولا به صورت درصد بیان می شود. برای مثال، اگر سیگنال PWM با ضریب وظیفه 50 درصد که بین صفر و 5 ولت تغییر می کند به موتور اعمال شود، مثل این است که ولتاژ 2.5 ولت به موتور اعمال شده است. بنابراین، تغییر ضریب وظیفه سیگنال PWM، تغییر توان اعمالی به موتور و در نتیجه تغییر دور موتور را به دنبال دارد.

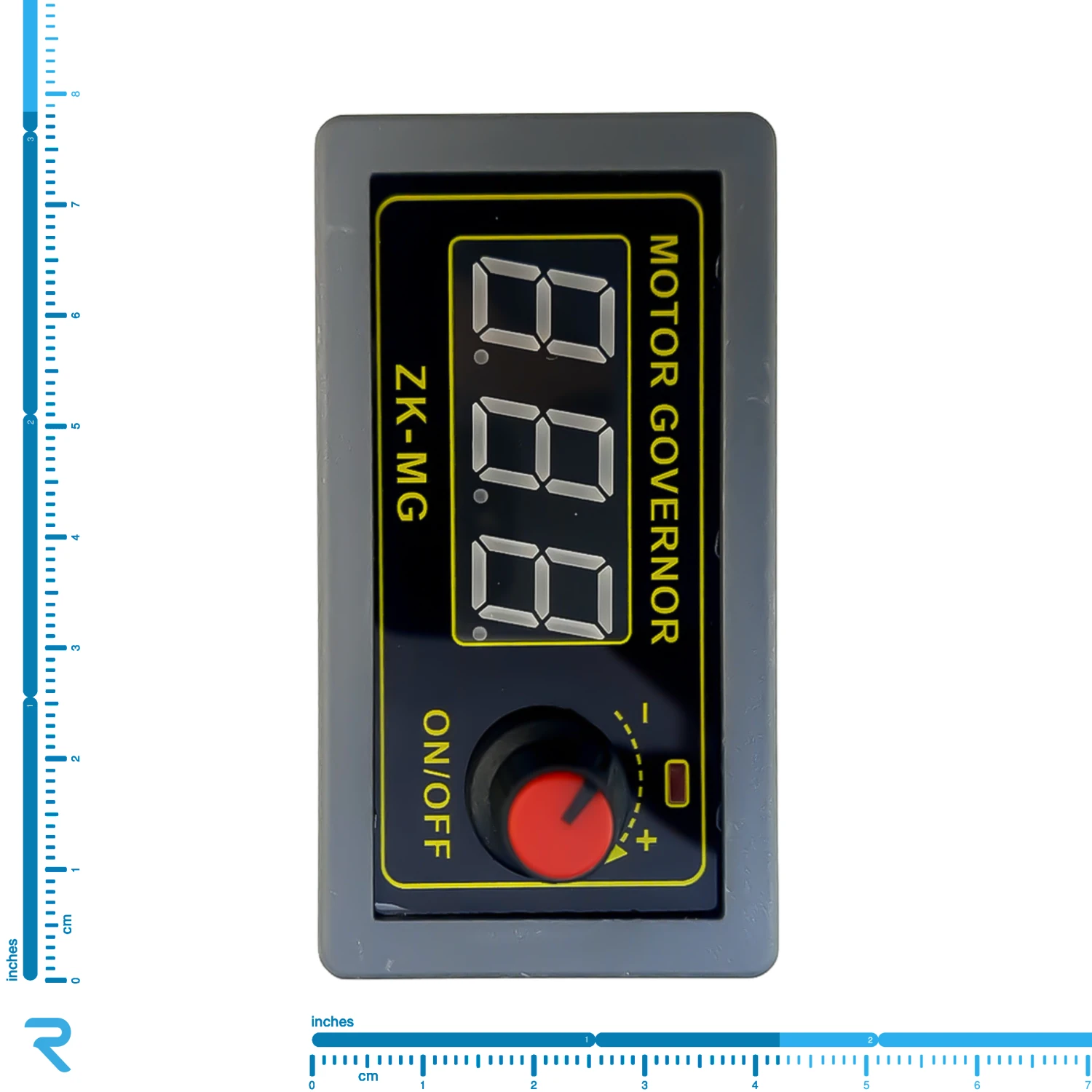

این محصول یک درایور برای موتورهای DC است که با روش PWM می تواند دور موتور را از صفر تا صد درصد مقدار نامی کنترل کند. این درایور امکان استارت نرم را برای موتور فراهم می کند به این معنا که در زمان روشن شدن، جریان به آرامی افزایش می یابد و از آسیب رسیدن به موتور جلوگیری می کند. در این درایور تنظیم دور موتور به وسیله پیچ انکودر دیجیتالی انجام می گیرد که نسبت به پتانسیومتر معمولی دقیق تر است.


مشخصات فنی:


  • ولتاژ ورودی: 5V-30V
  • جریان نامی: 5A
  • بیشترین جریان: 15A
  • بیشترین توان خروجی: 150W
  • فرکانس کاری: 1KHzتا 99KHz
  • ضریب وظیفه: 0 تا 100 درصد با گام 1 درصد
  • ابعاد: 79mm* 43mm* 26mm
ابعاد درایور
بخش های مختلف درایور
اتصالات درایور
