| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 6,830,000 | 6,770,000 | 6,700,000 | 6,640,000 | 6,550,000 | 6,470,000 | سلامت فیزیکی کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۸ گرم |
| طول | 20 mm |
| عرض | 15 mm |
| نوع رابط | STEP/DIR (استاندارد) و UART (تکسیم) |
| عنوان انگلیسی | TMC2208 V3.0 Stepper Motor Driver (3D Printer) |
| محدوده ولتاژ تغذیه | 36~4.75 V |
توضیحات محصول
۱. مشخصات فنی (Technical Specifications)
-

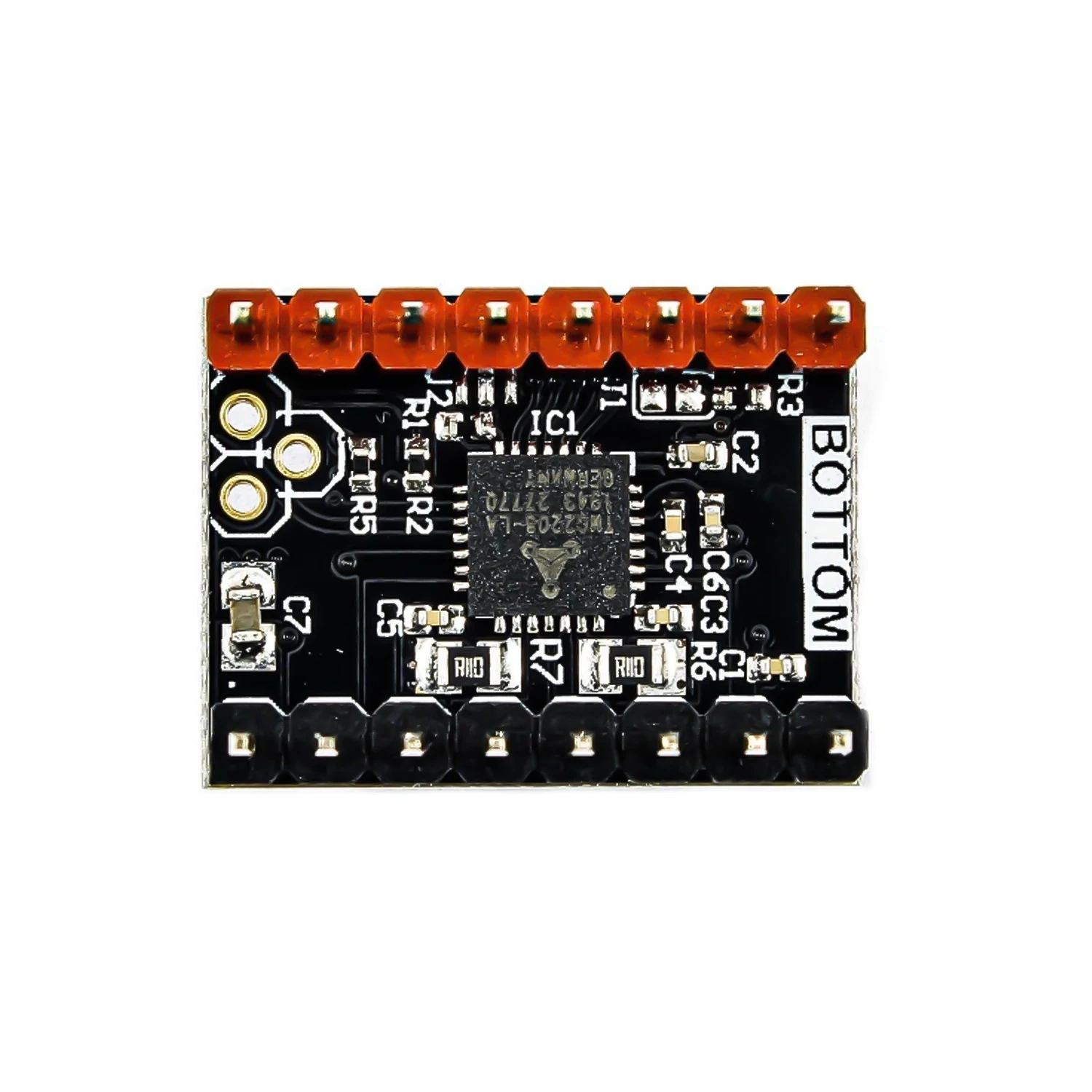

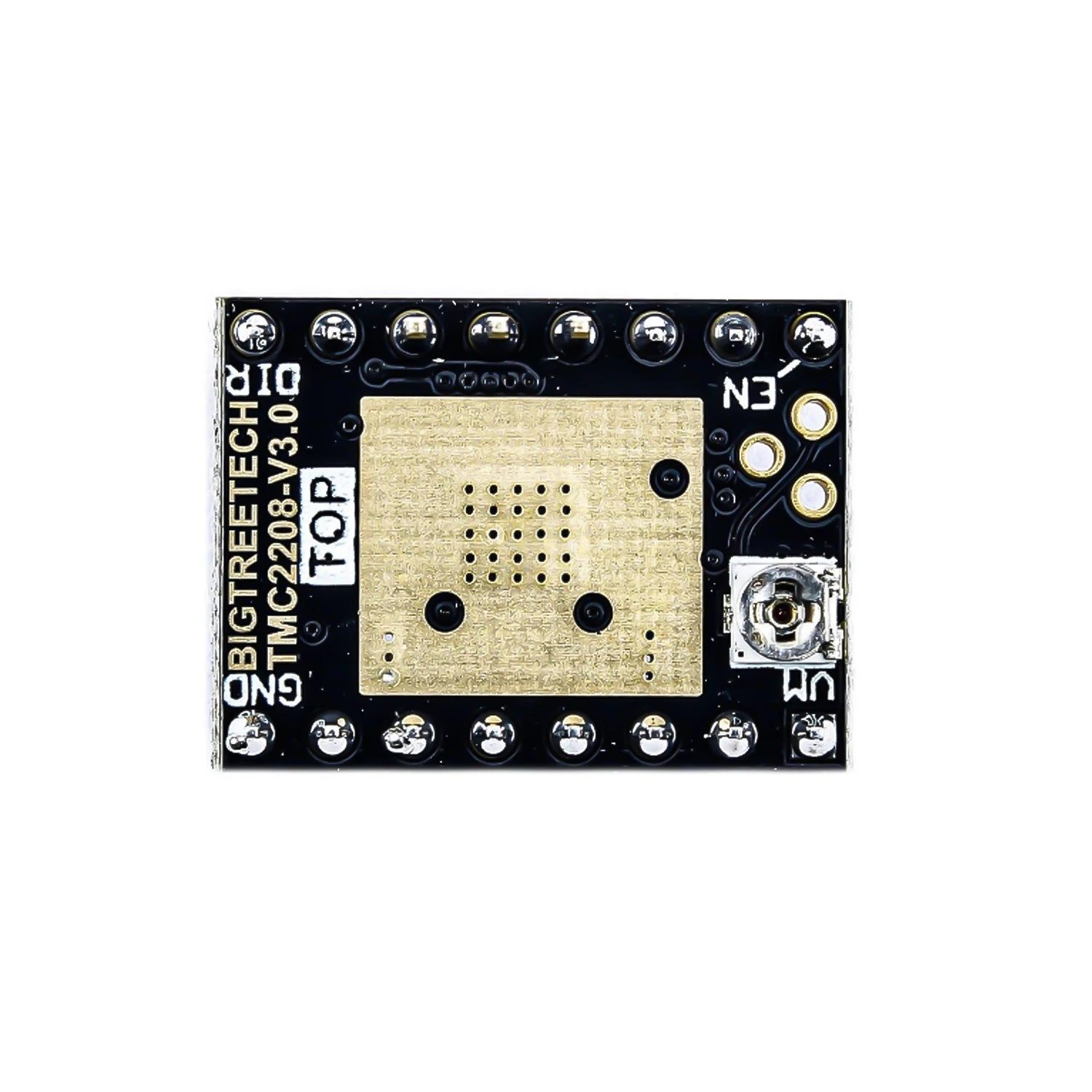

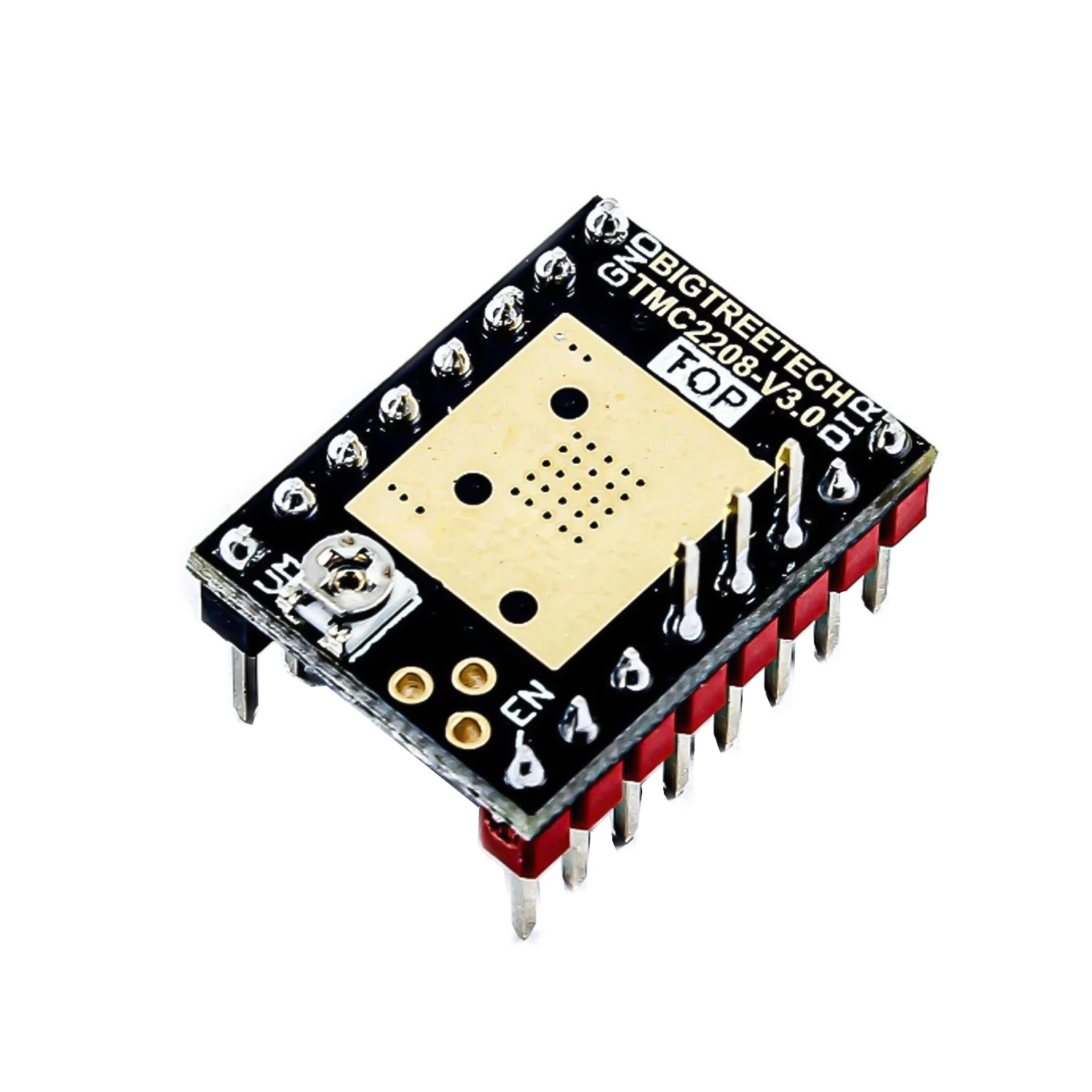

نسخه درایور: TMC2208 V3.0 (تولید BigTreeTech یا مشابه آن با استاندارد V3)
-
ولتاژ تغذیه موتور (Motor Voltage): ۴.۷۵ تا ۳۶ ولت DC
-
ولتاژ منطقی (Logic Voltage): ۳.۳ تا ۵ ولت DC (سازگار با اکثر میکروکنترلرها)
-
جریان کاری مداوم (RMS Current): ۱.۲ آمپر
-
جریان پیک (Peak Current): ۲ آمپر
-
تعداد میکرواستپ (Microsteps): تا ۱/۲۵۶ (این دقت بالا باعث حرکت بسیار نرم موتور میشود)
-
رابط کنترلی (Interface):
-
STEP/DIR (استاندارد)
-
UART (تکسیم) - قابلیت تنظیم پارامترها از طریق نرمافزار بدون نیاز به جامپر فیزیکی
-
-
تکنولوژی بیصدا: مجهز به StealthChop2 (تکنولوژی اختصاصی Trinamic برای حرکت فوقالعاده کمصدا)
۲. ویژگیها و قابلیتهای کلیدی
-
عملکرد فوقالعاده بیصدا: این درایور به دلیل تکنولوژی PWM پیشرفته، صدای "نویز" یا "هوم" موتور را در سرعتهای پایین و متوسط حذف میکند.
-
کاهش لرزش: حرکت موتور بسیار نرمتر از درایورهای قدیمی (مثل A4988) است که باعث افزایش کیفیت سطح پرینت میشود.
-
ژنراتور پالس داخلی: دارای قابلیت تولید پالس یکپارچه برای حرکت مستقل.
-
محافظت حرارتی: طراحی بهینه برای اتلاف حرارت کمتر نسبت به نسخههای قدیمی.
۳. ابعاد و وزن (Dimensions & Weight)
اما این ماژول از استاندارد StepStick (مشابه درایورهای Pololu) پیروی میکند:
-
ابعاد برد: تقریباً ۲۰ × ۱۵ میلیمتر (سازگار با سوکتهای استاندارد پرینترهای سه بعدی مثل RAMPS 1.4 یا بردهای MKS و SKR).
-
وزن: بسیار سبک (چند گرم)، به همراه هیتسینک حدود ۵ تا ۱۰ گرم.
۴. نکات مهم و تفاوت نسخه V3.0
-
تفاوت با نسخههای قدیمی (V1.2/V2.0): نسخه V3.0 عملکرد بهتری در کنترل بهینه دارد و ریپل گشتاوری (Torque Ripple) را کاهش داده است. این یعنی لرزش کمتر و حرکت دقیقتر.
-

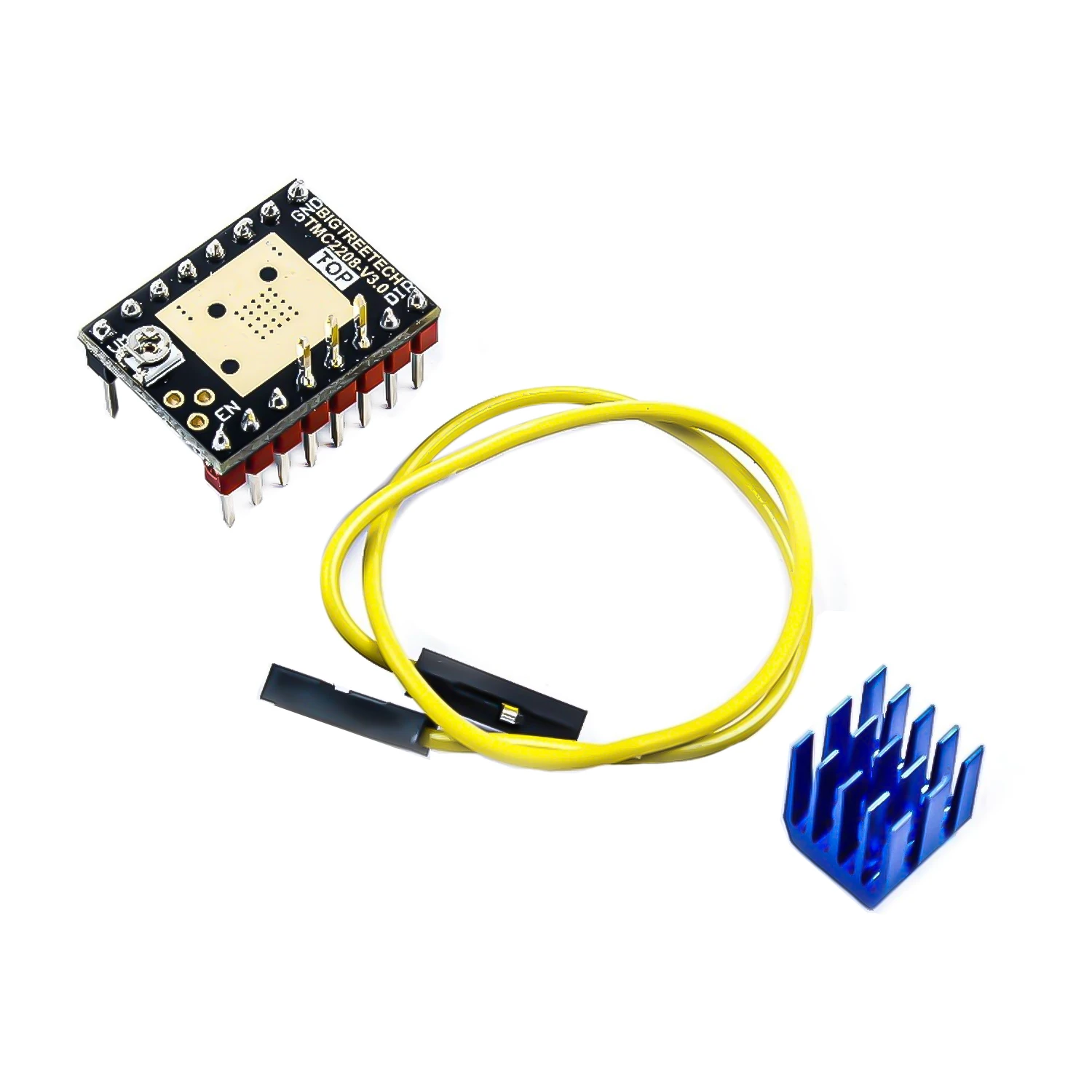

هیتسینک: این محصول به همراه هیتسینک ارائه میشود. (نصب هیتسینک برای جلوگیری از داغ شدن در جریانهای بالای ۱ آمپر الزامی است).
-
حالت UART: نسخه V3.0 معمولاً به گونهای طراحی شده که استفاده از حالت UART در آن سادهتر است (گاهی پدها از قبل لحیم شدهاند یا پیناوت آماده است).
۵. کاربرد
مناسب برای ارتقای پرینترهای سه بعدی (مانند Ender-3، CR-10 و...) جهت کاهش صدا و افزایش کیفیت پرینت، و همچنین استفاده در پروژههای رباتیک دقیق.
