| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| فنی اطلس | 1 | 5,200,000 | 5,200,000 | 5,200,000 | 5,200,000 | 5,200,000 | 5,200,000 | سلامت ظاهری کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۳/۴۴ گرم |
| مدل | CJMCU-5018 |
| تعداد کانال | 4 |
| نوع | Quad SPDT Analog Swi |
| طول | 26 mm |
| عرض | 15 mm |
| ارتفاع | 4 mm |
| محدوده دمای کاری | -20~+80 °C |
| محدوده ولتاژ ورودی | 1.8~3.6 V |
| حداکثر جریان خروجی | 100 mA |
توضیحات محصول

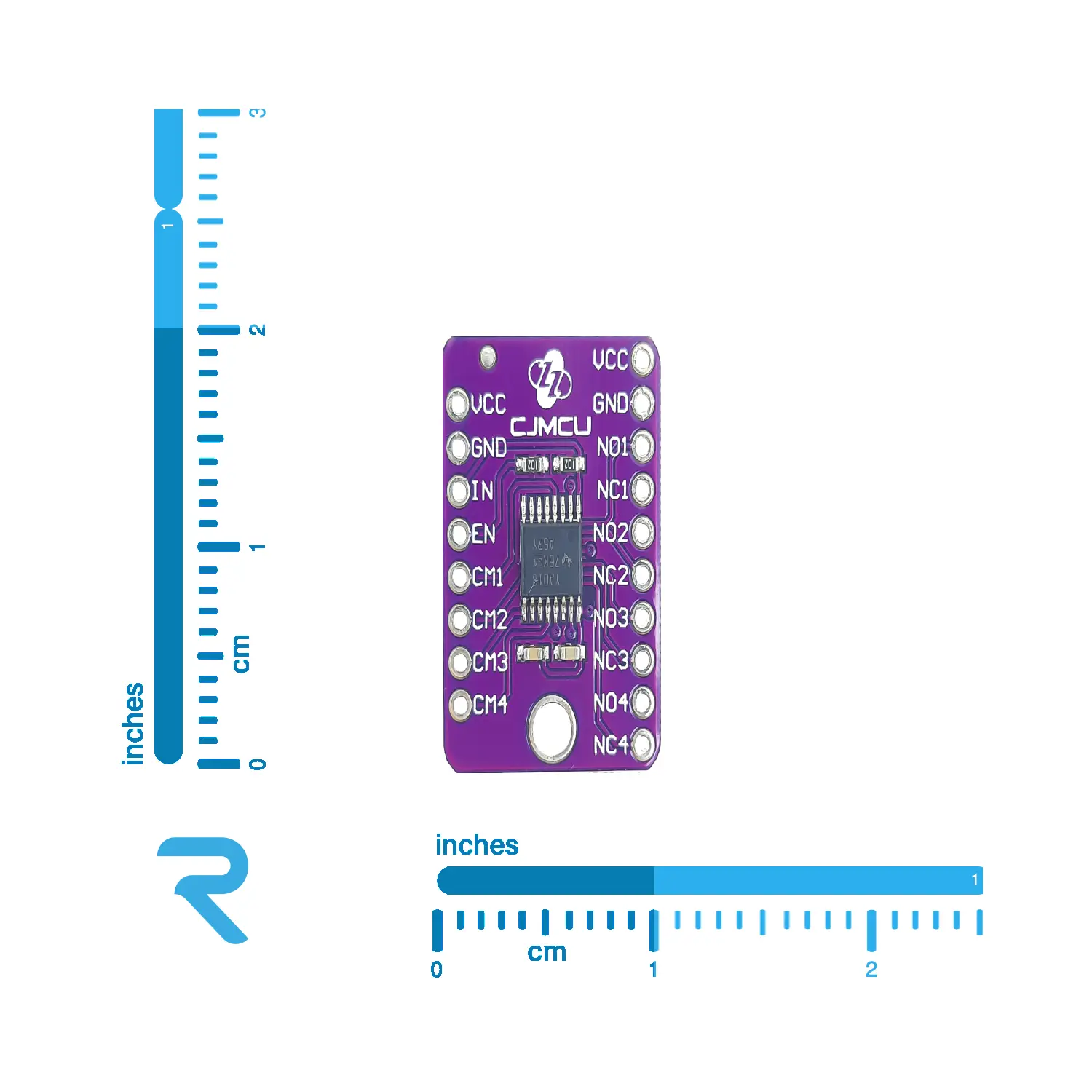

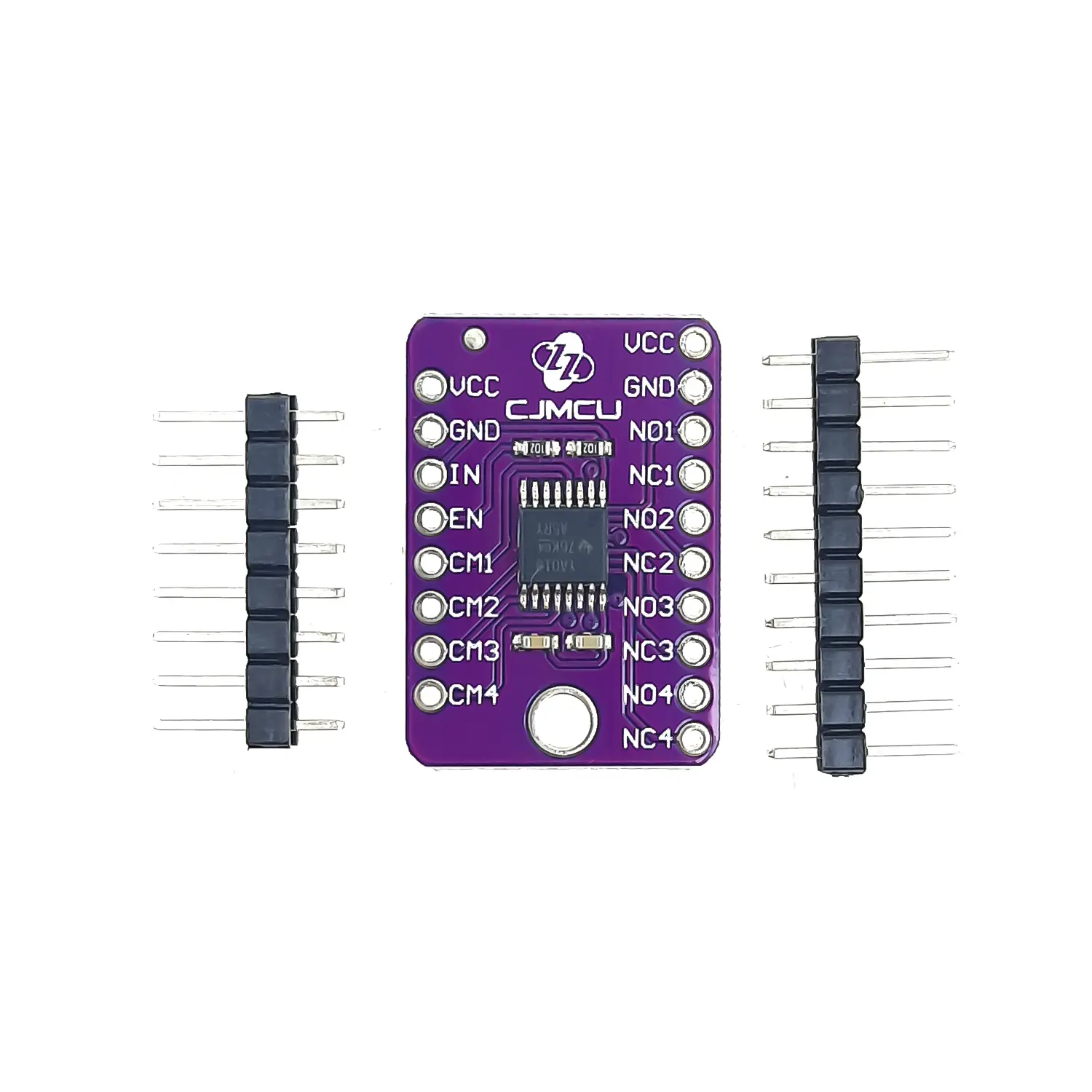

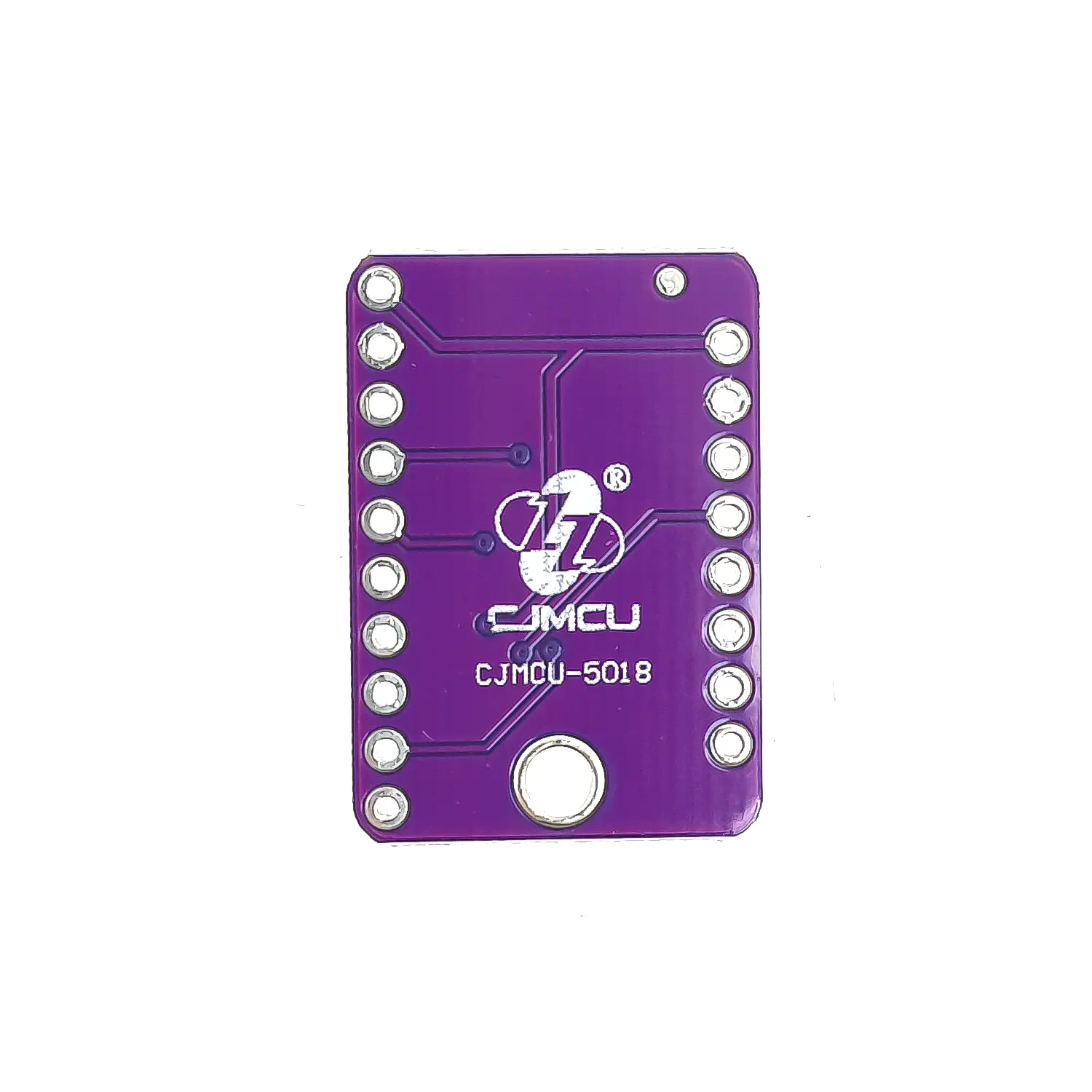

ماژول سوئیچ آنالوگ SPDT چهار کاناله TS3A5018 محصول CJMCU
ماژول سوئیچ آنالوگ چهار کاناله TS3A5018 بر پایه چیپ همین نام طراحی شده و شامل چهار سوئیچ دوحالته (SPDT) است. با فعالسازی پایه EN، پایه COM به NO متصل شده و از NC جدا میشود.
این ماژول در بازه ولتاژی 1.8 تا 3.6 ولت کار میکند و ولتاژ معمول عملکرد آن 3.3 ولت است. سیگنال عبوری از سوئیچ میتواند آنالوگ یا دیجیتال باشد. مدارهای سوئیچ آنالوگ با دریافت و تشخیص سیگنال، امکان انتقال آن را از ورودی به خروجی یا بالعکس فراهم میکنند.
کاربردهای ماژول سوئیچ 4 کاناله TS3A5018
مدارهای نمونهبرداری
تجهیزات قابلحمل و باتریخور
مسیریابی و انتخاب مسیر سیگنالهای صوتی و تصویری
مشخصات فنی ماژول سوئیچ 4 کاناله TS3A5018
چیپ اصلی: TS3A5018
ولتاژ ورودی: 1.8VDC تا 3.6VDC
مقاومت حالت روشن (On-State): حدود 10Ω
تعداد پینها: 16
