شناسه 0207040
تصویر ممکن است تفاوتهای جزیی با کالای اصلی داشته باشد. اما این تفاوتها تاثیری بر عملکرد و کارایی آن ندارند.
بهترین فروشندگان براساس قیمت تعدادی
| 1 | غزل الکترونیک | 2,240,000 |
| 25 | غزل الکترونیک | 2,150,000 |
| 50 | غزل الکترونیک | 2,080,000 |
| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | |
|---|---|---|---|---|---|---|---|---|
| غزل الکترونیک | 2,240,000 | 2,150,000 | 2,080,000 | 2,010,000 | 1,950,000 | 1,890,000 | سلامت فیزیکی کالا ارسال از روبوایکیو ۸ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱۰ گرم |
| طول | 26 mm |
| عرض | 19 mm |
| مدل | (KY-040)FZ0534 |
| نوع خروجی | دیجیتال (کد گری 2 بیتی - Quadrature) |
| ارتفاع | 37 mm |
| نوع ماژول | انکودر افزایشی (Incremental) مکانیکی |
| عنوان انگلیسی | FZ0534 Rotary Encoder Module |
| محدوده ولتاژ تغذیه | 5~3.3 V |
توضیحات محصول

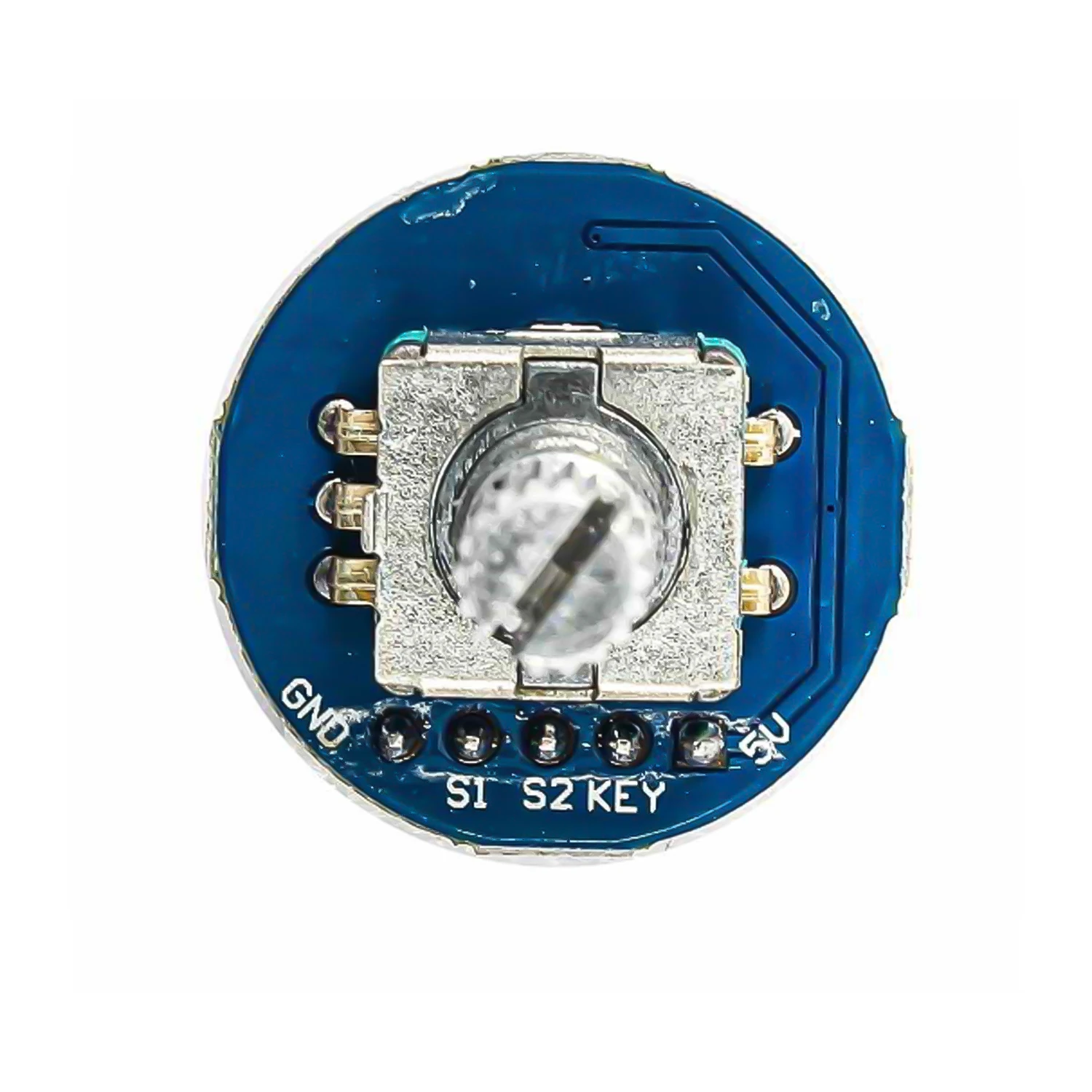

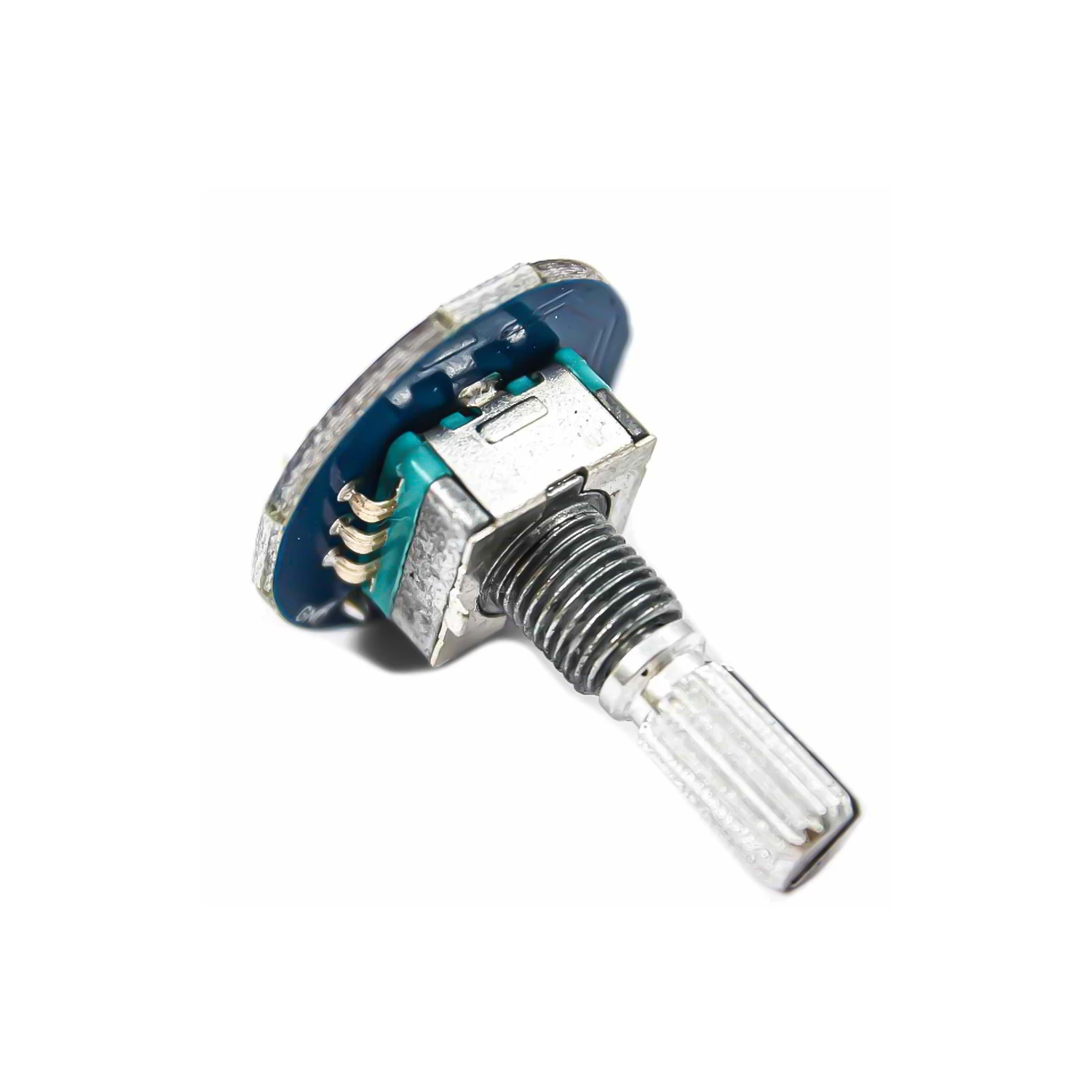

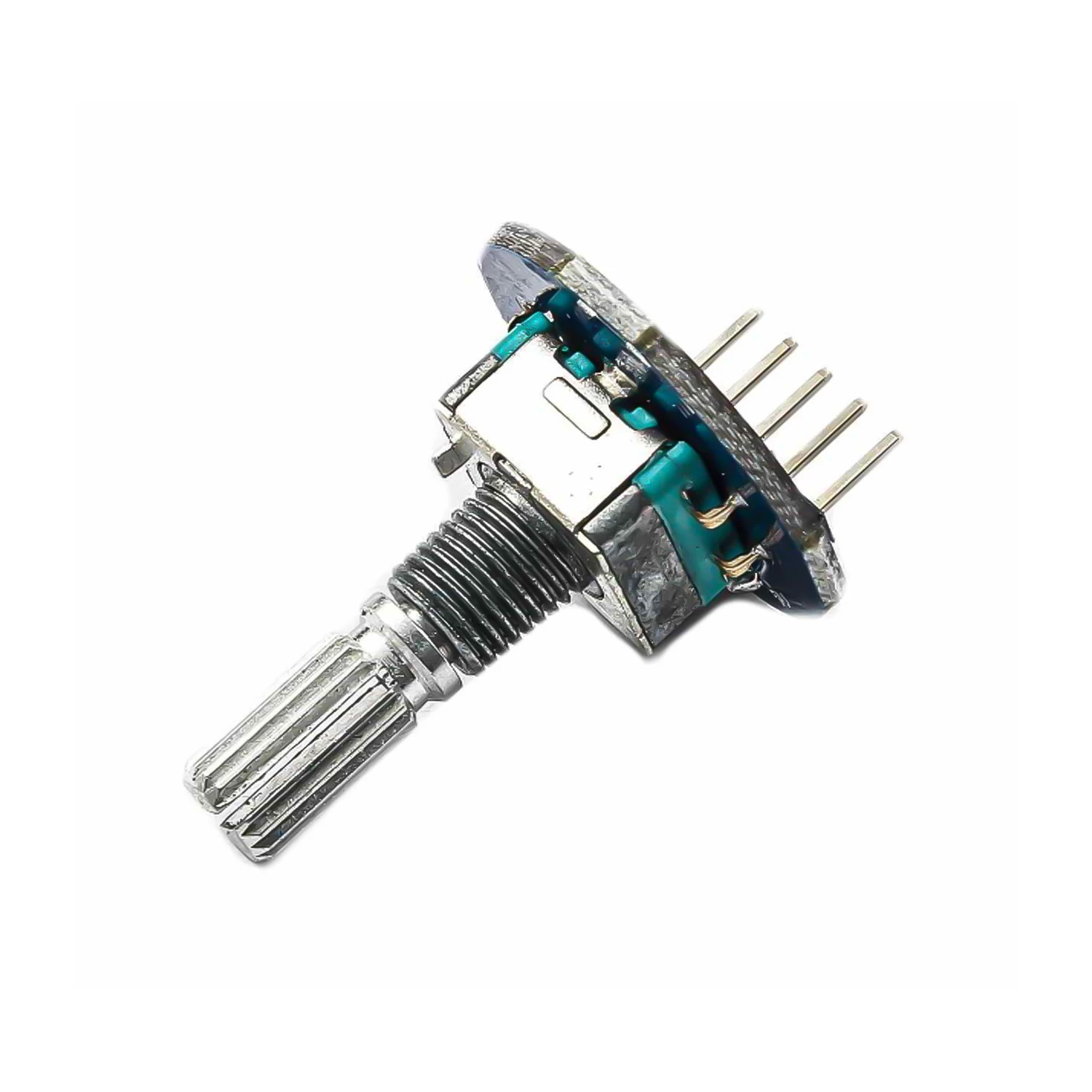

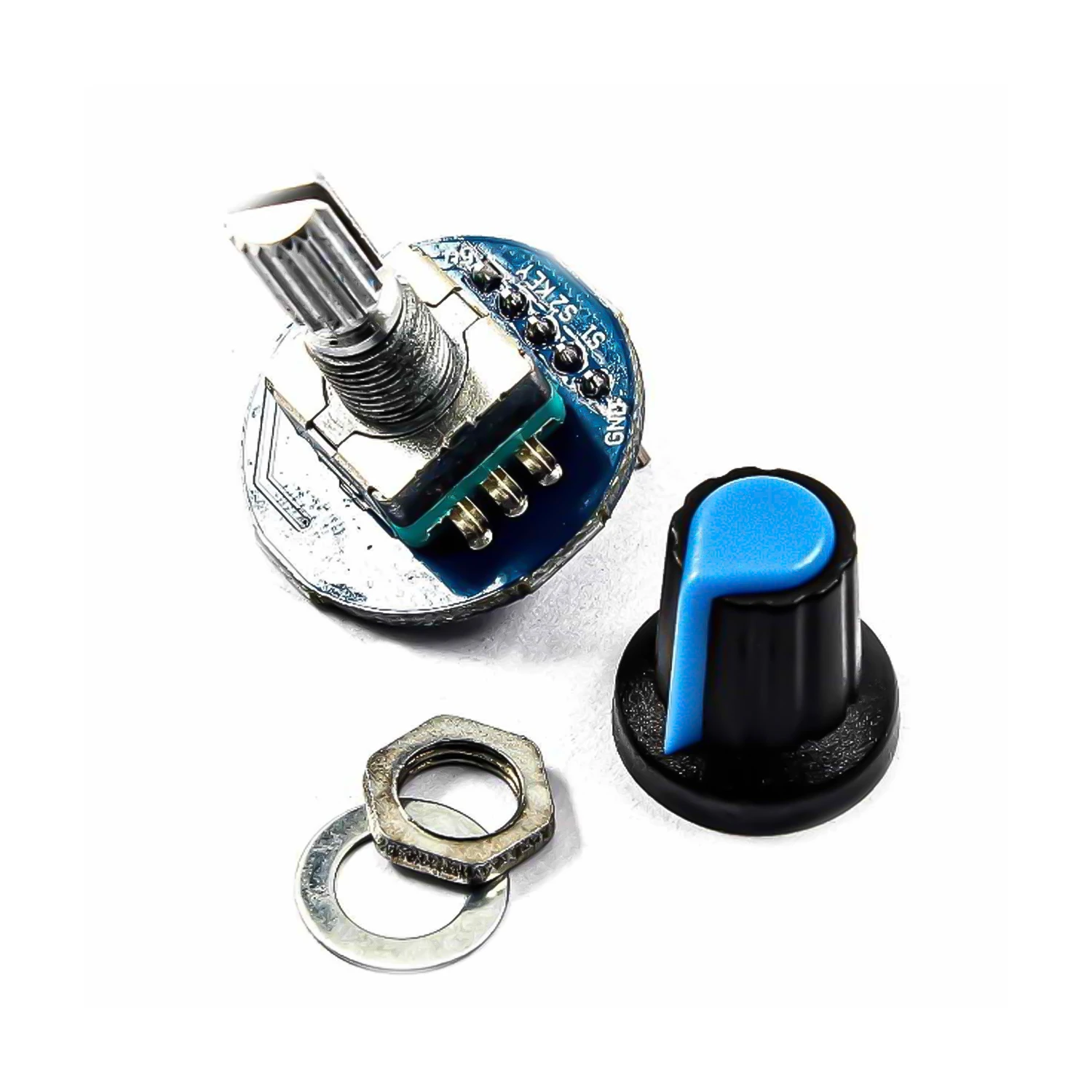

ماژول روتاری انکودر FZ0534 همان مدل معروف KY-040 است
1. جدول مشخصات فنی (Technical Specifications)
| پارامتر | مقدار / توضیحات |
| مدل تجاری | KY-040 (کد FZ0534 معمولاً کد انبار است) |
| نوع انکودر | افزایشی (Incremental) مکانیکی |
| ولتاژ کاری | 3.3 ولت تا 5 ولت DC |
| تعداد پله در هر دور (Resolution) | 20 پالس (Pulse Per Revolution - PPR) |
| زاویه چرخش | 360 درجه بی نهایت (بدون نقطه توقف) |
| نوع خروجی | دیجیتال (کد گری 2 بیتی - Quadrature) |
| سوئیچ داخلی | دارد (با فشار دادن شفت فعال میشود) |
| عمر مفید | حدود 30,000 سیکل چرخش (در مدلهای استاندارد) |
| جنس شفت | فلزی (نیمگرد یا D-Shape) |
2. ابعاد و وزن دقیق (Dimensions & Weight)
-
ابعاد برد (PCB): 19 × 26 میلیمتر
-
ارتفاع کل (با احتساب پینها و شفت): حدود 28 تا 30 میلیمتر
-
طول شفت (دسته): حدود 12 میلیمتر (قسمت فلزی)
-
قطر شفت: 6 میلیمتر (استاندارد سرولومهای خورشیدی)
-
قطر سوراخهای نصب: 2.5 میلیمتر (مناسب پیچ M2.5 یا M3)

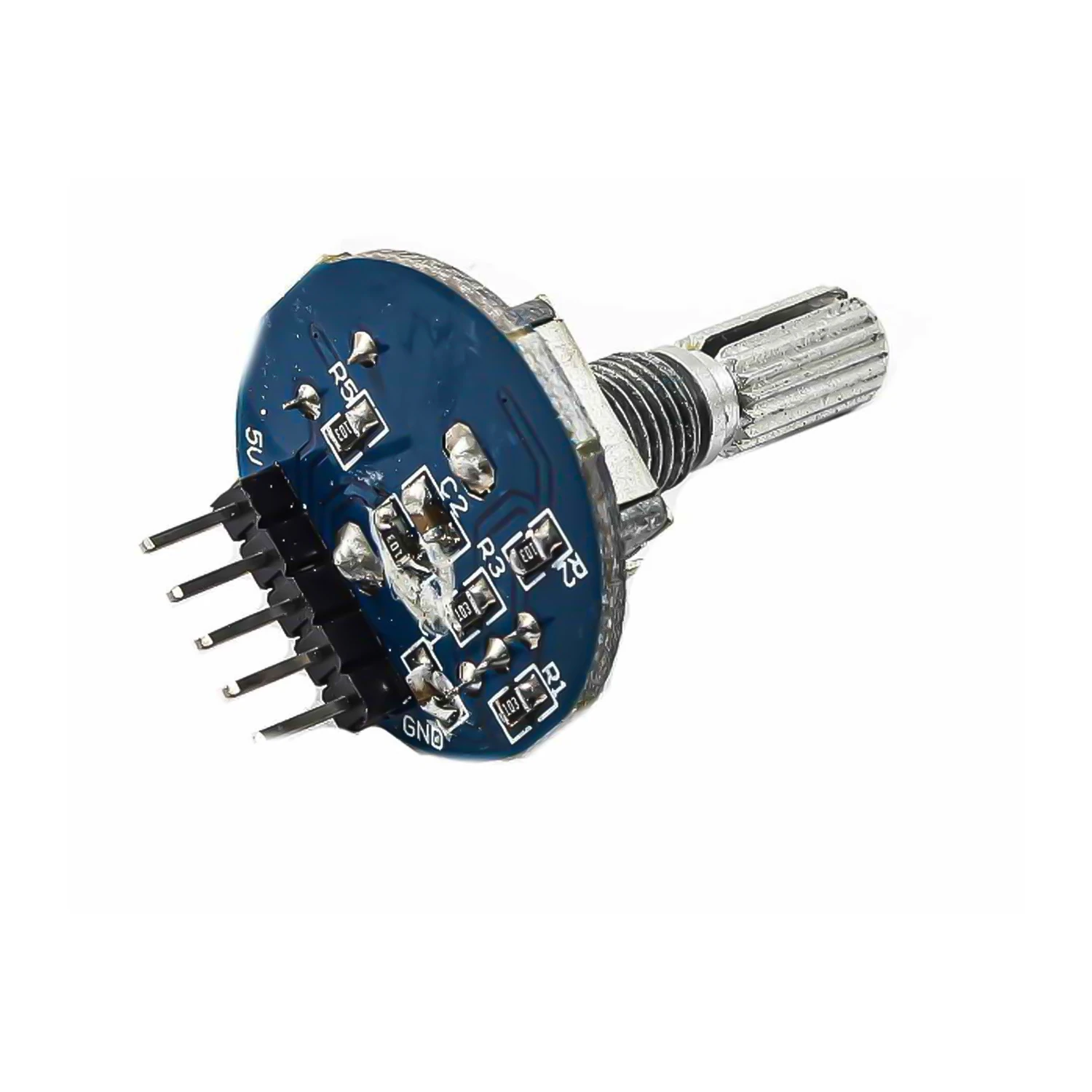

3. عملکرد پایهها (Pinout)
این ماژول 5 پایه دارد:
-
GND: زمین
-
+ (VCC): ولتاژ مثبت (3.3 یا 5 ولت)
-
SW: سوئیچ (پوشباتن) - وقتی شفت فشار داده شود، این پایه به زمین وصل میشود (Active Low).
-
DT: پین دیتا (Data)
-
CLK: پین کلاک (Clock)
(نکته: تشخیص جهت چرخش با مقایسه اختلاف فاز سیگنال DT و CLK انجام میشود).
