ماژول پری آمپلی فایر و تون کنترل استریو

ماژول پیش‌تقویت‌کننده و تن‌کنترل صدا

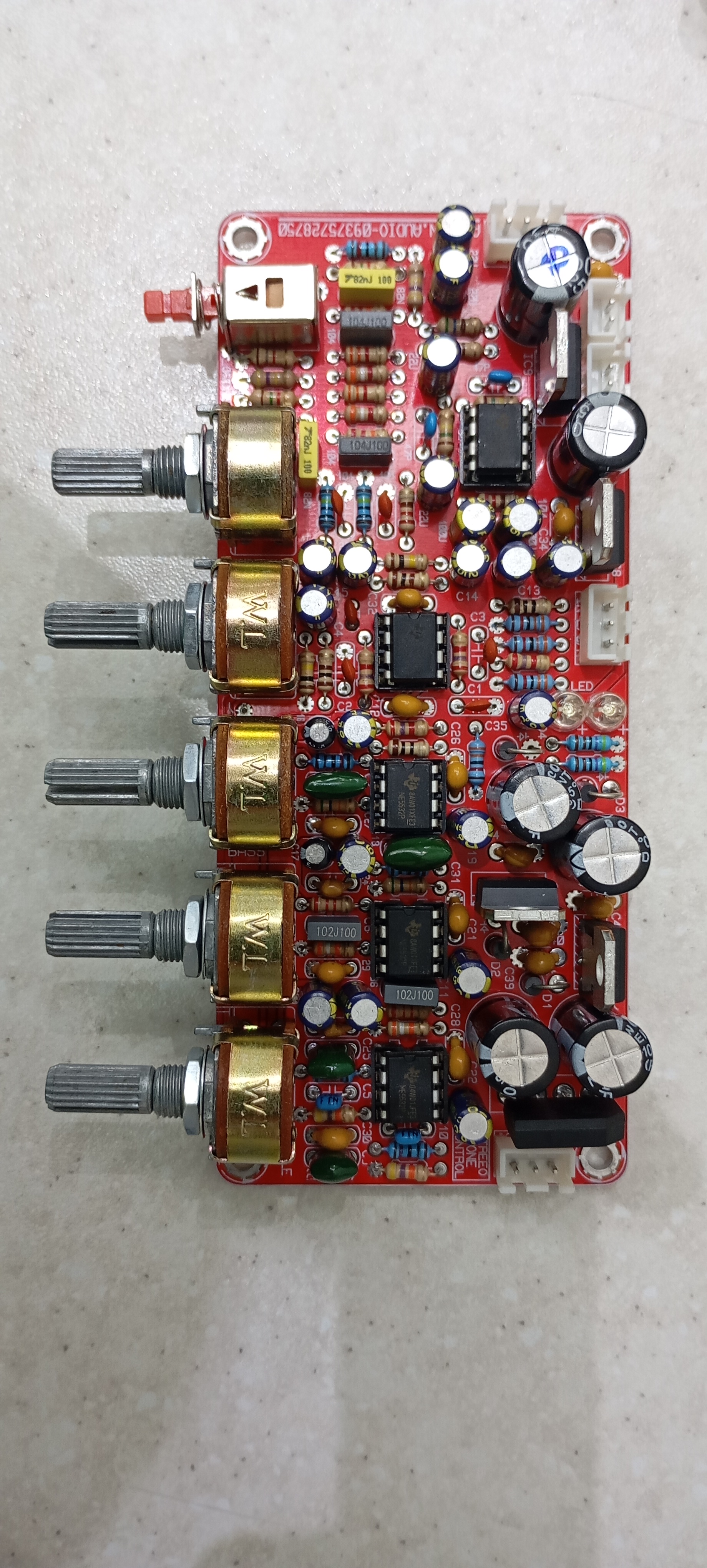

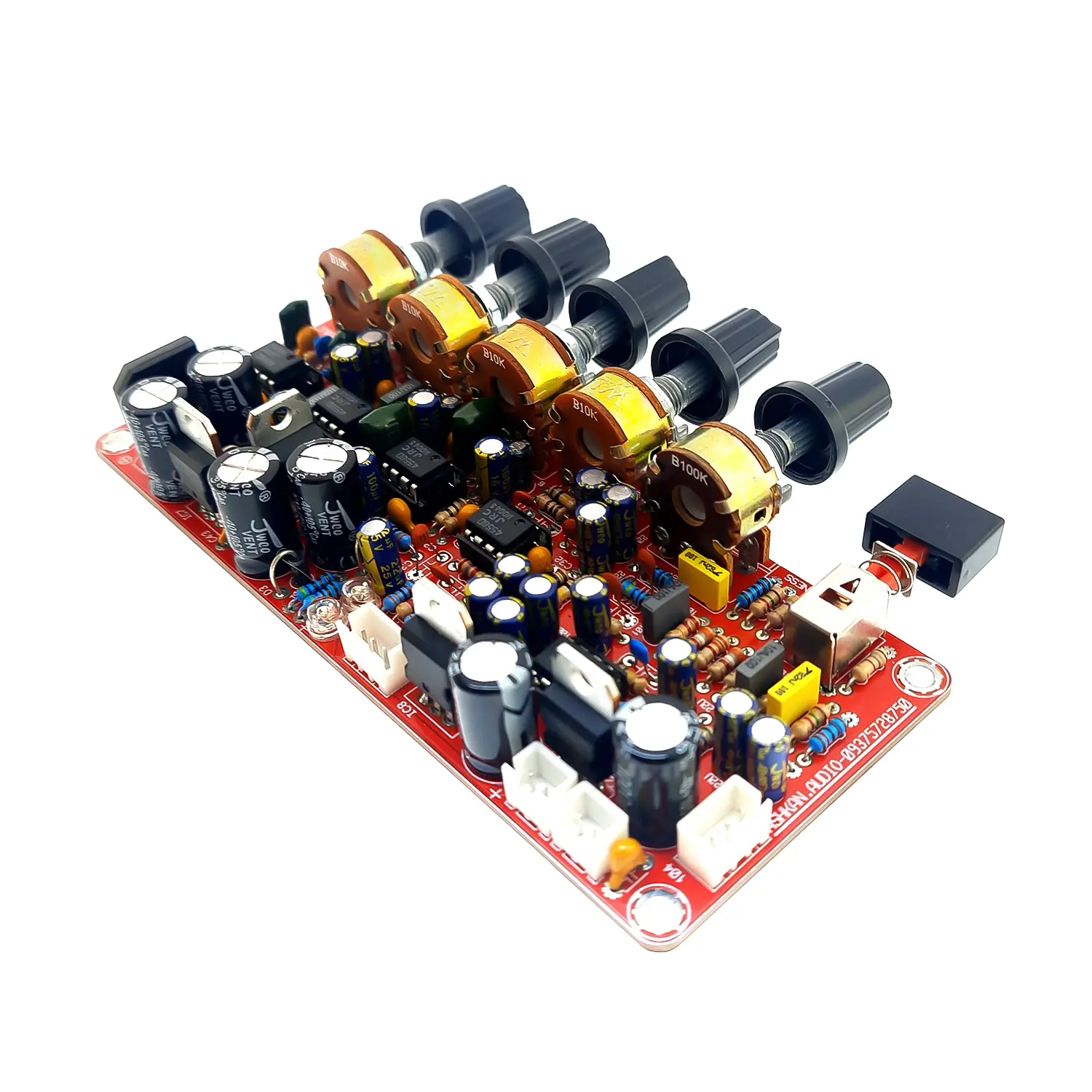

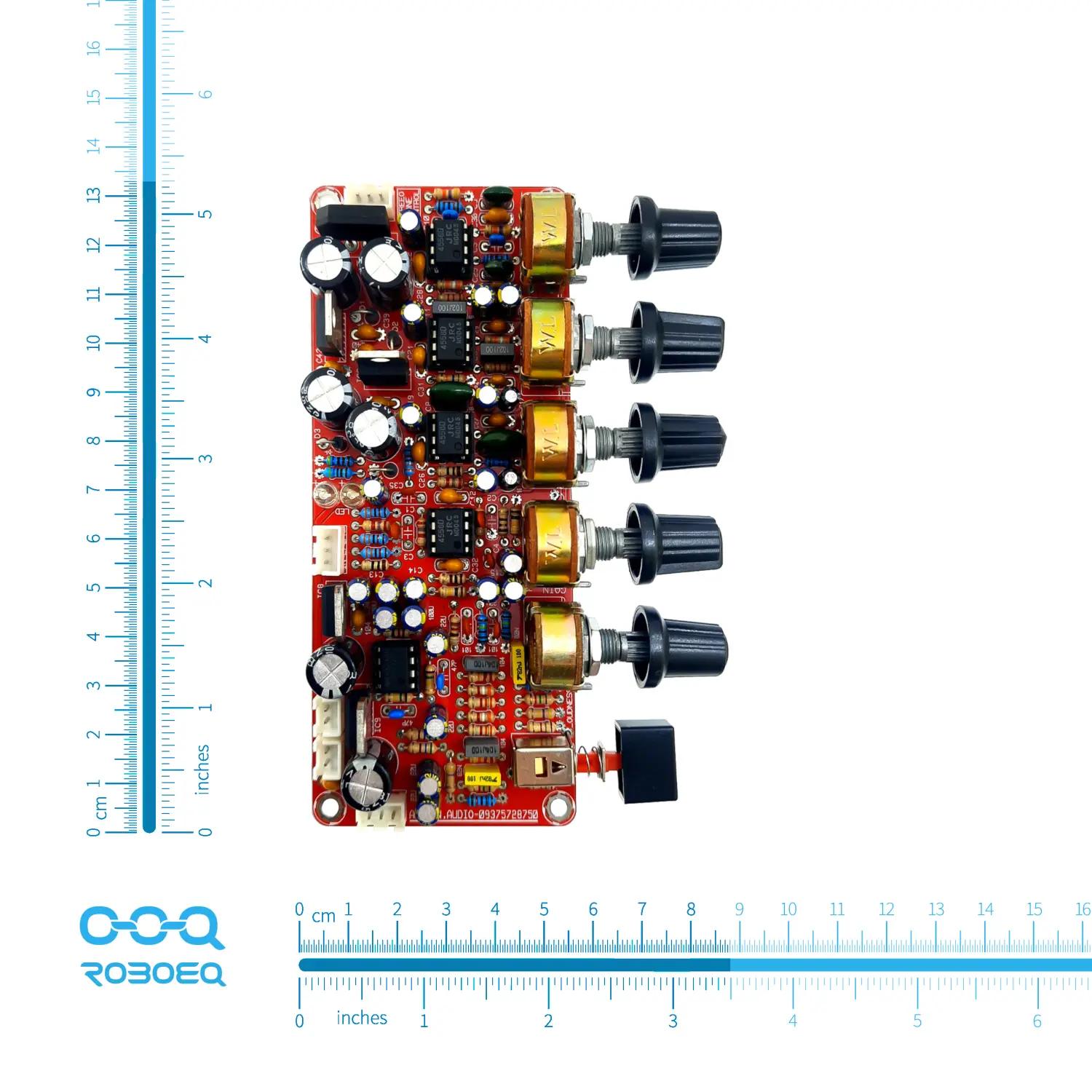

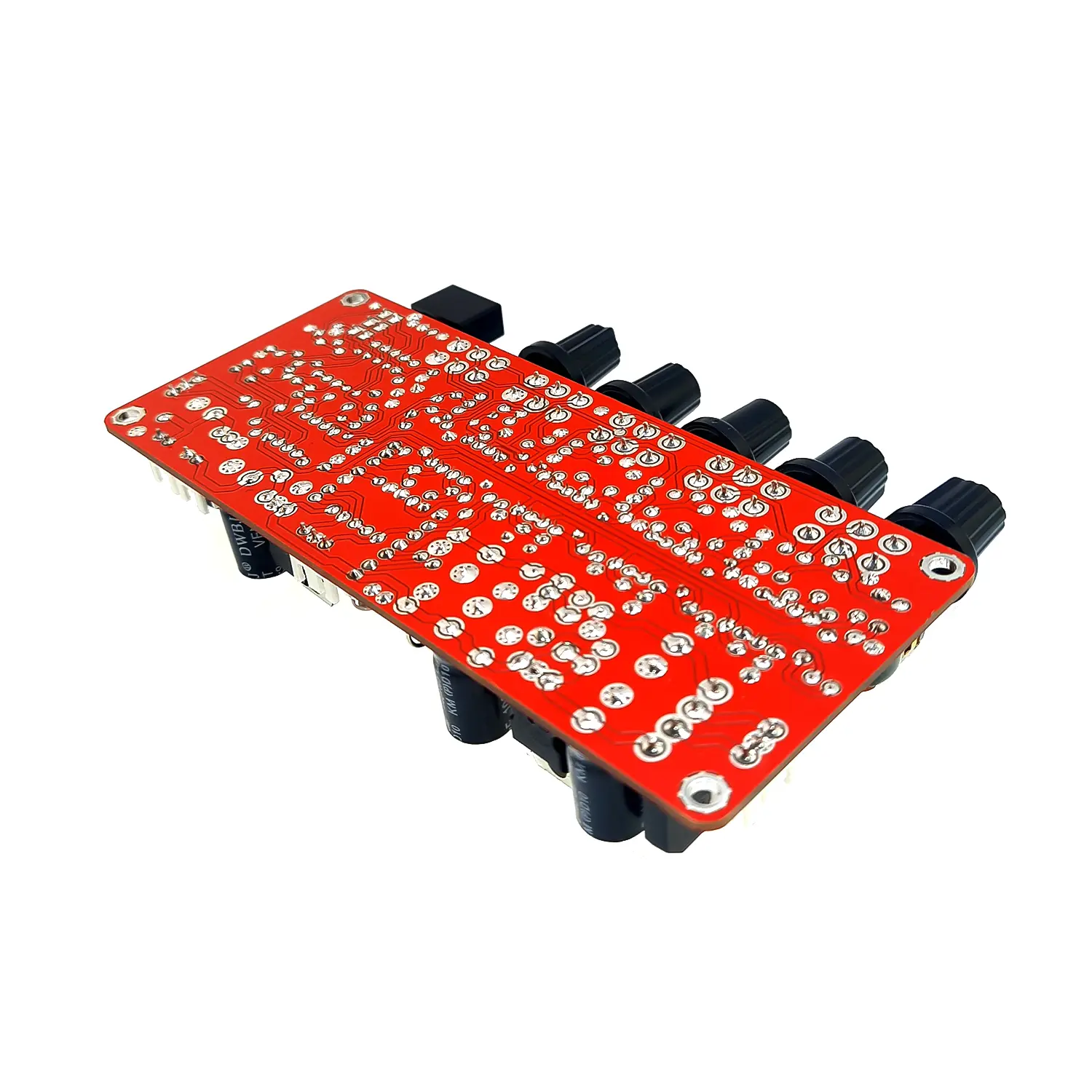

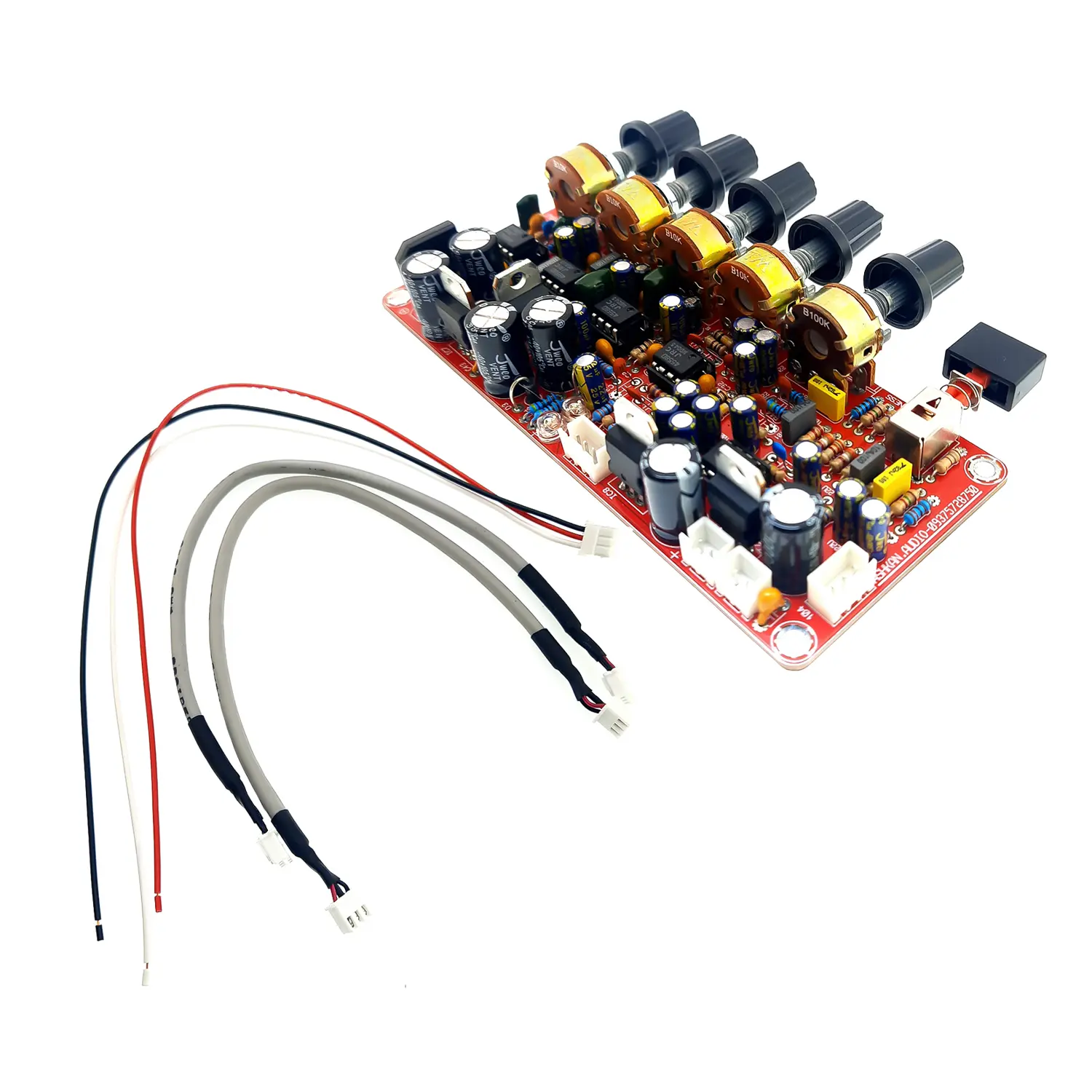

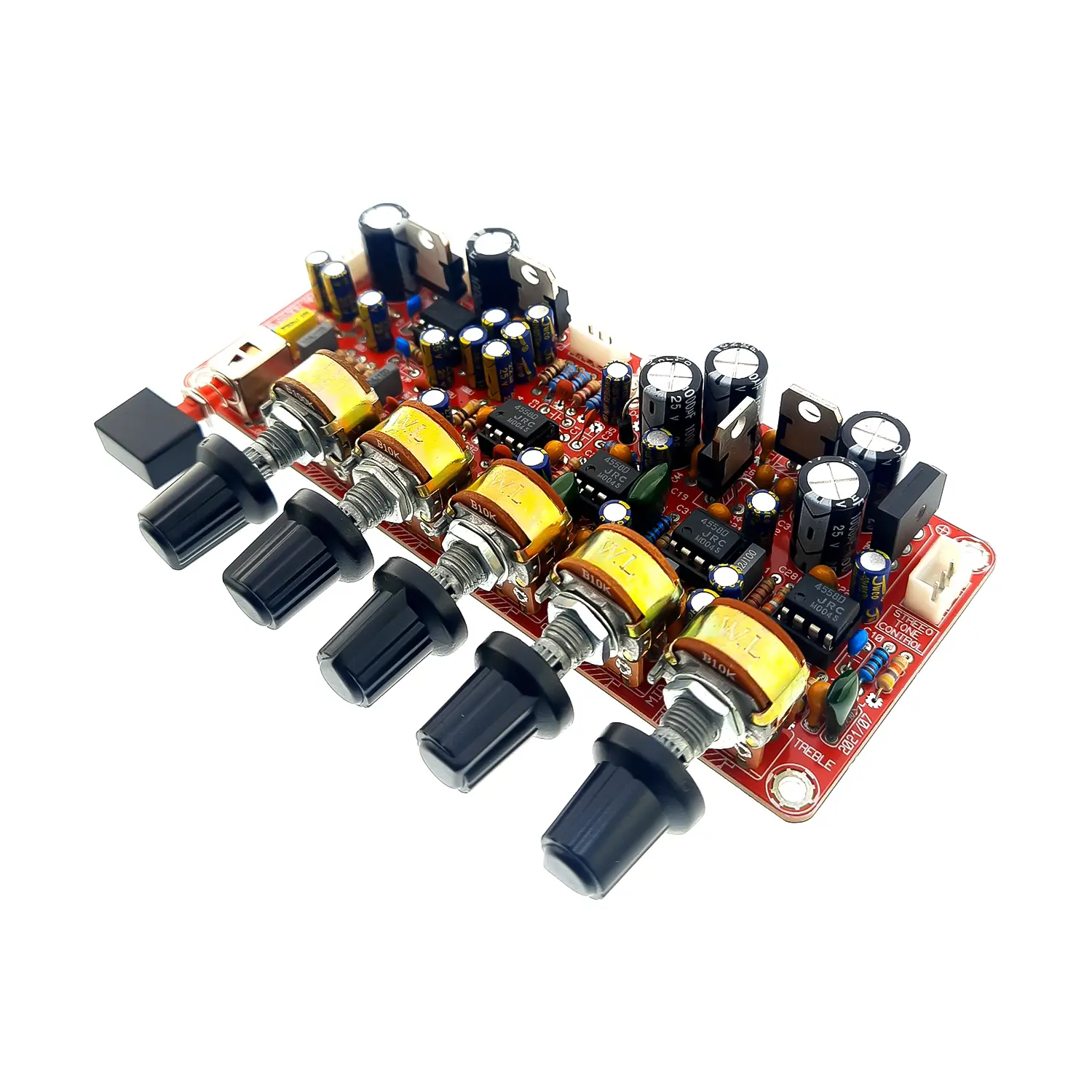

این ماژول یک مدار پیش‌تقویت‌کننده (Pre-Amplifier) و کنترل تن صدا (Tone Control) است که برای استفاده در سیستم‌های صوتی و تقویت‌کننده‌های صوتی طراحی شده است. ماژول در مسیر بین منبع صوتی مانند موبایل، لپ‌تاپ، پلیر یا گیرنده صوتی و آمپلی‌فایر اصلی قرار می‌گیرد و امکان تنظیم سطح سیگنال و مشخصات صوتی را فراهم می‌کند.

ویژگی‌ها و امکانات

مجهز به 5 عدد آی‌سی آپ‌امپ NE5532 یا 4558 برای پردازش و پیش‌تقویت سیگنال صوتی

دارای 5 ولوم مجزا برای تنظیم پارامترهای صوتی شامل:

Bass برای تنظیم فرکانس‌های پایین

Treble برای تنظیم فرکانس‌های بالا

Midrange برای تنظیم فرکانس‌های میانی

Volume برای تنظیم سطح کلی صدا

Gain برای تنظیم بهره سیگنال خروجی

مجهز به قابلیت Bass Booster / Loudness برای تقویت محدوده فرکانس‌های پایین

دارای ورودی تغذیه 15 ولت AC دوبل

مجهز به مدار رگولاسیون داخلی برای تأمین ولتاژ مورد نیاز بخش‌های مختلف مدار

دارای خروجی‌های 12 ولت و 5 ولت برای تأمین برق برخی تجهیزات جانبی مانند ماژول‌های صوتی و فن

استفاده از فیبر فایبرگلاس با روکش و مسیرهای مسی متالیزه

مناسب برای استفاده در پروژه‌های صوتی، آمپلی‌فایرهای DIY و سیستم‌های صوتی سفارشی

نحوه استفاده

این ماژول باید در مسیر سیگنال صوتی و قبل از آمپلی‌فایر قدرت قرار گیرد. منبع صوتی مانند موبایل، لپ‌تاپ یا پلیر به ورودی ماژول متصل شده و خروجی آن به ورودی آمپلی‌فایر اصلی متصل می‌شود.

این ماژول آمپلی‌فایر قدرت نیست و امکان اتصال مستقیم آن به بلندگو وجود ندارد.

توصیه برای تنظیم

برای شروع، ولوم‌های ماژول را در کمترین مقدار قرار دهید. پس از روشن کردن مدار، ابتدا Bass، Treble و Midrange را متناسب با صدای موردنظر تنظیم کنید. سپس Volume را به سطح مناسب برسانید و در نهایت Gain را به‌تدریج افزایش دهید.

افزایش بیش از حد Gain می‌تواند باعث اعوجاج (Distortion) و اشباع سیگنال شود؛ بنابراین بهتر است Gain به‌اندازه‌ای تنظیم شود که سطح سیگنال مناسب و بدون اعوجاج به آمپلی‌فایر اصلی برسد.

نکته

نوع آی‌سی‌های به‌کاررفته ممکن است بسته به سری تولید، NE5532 یا 4558 باشد. بنابراین پیش از خرید، مشخصات نسخه موجود را بررسی کنید.
