نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۵۰+ عدد | ویژگیها | ||
---|---|---|---|---|---|---|
روبوایکیو | 0 | 172,000 | 168,000 | 163,000 | سلامت ظاهری کالا |
مستندات فنی
عنوان | مقدار |
---|---|
datasheet | دانلود |
وزن | ۹/۰۱ گرم |
نوع رله | میلون |
جریان بوبین | 40 mA |
ارتفاع | 15.3 mm |
عرض | 15.5 mm |
طول | 19 mm |
جنس کنتاکت | AgCdO |
تعداد پایه | 5 |
فرم کنتاکت | Normally Open / Normally Close |
مقاومت بوبین | 225 Ω |

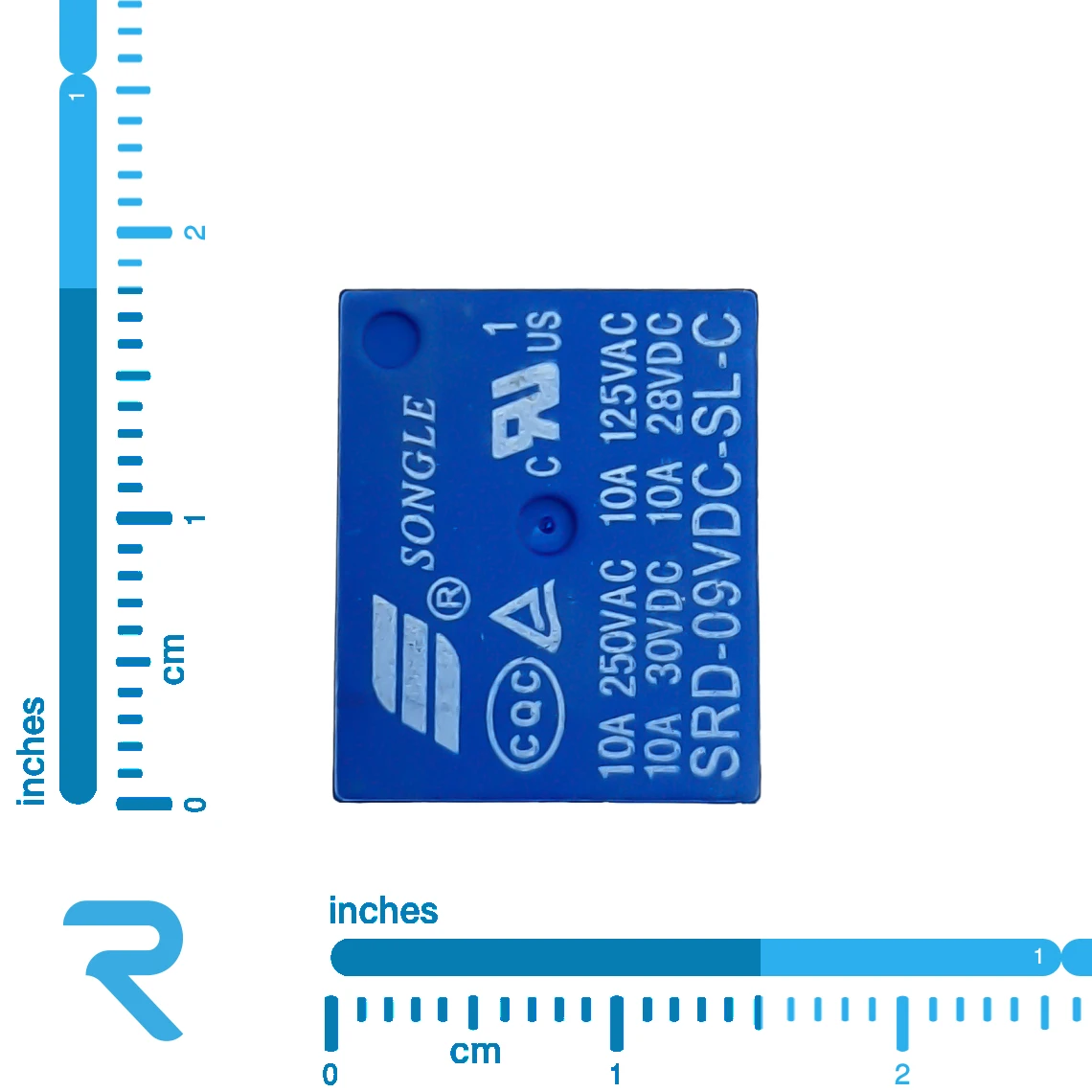

پارت نامبر | SRD-09VDC-SL-C |
جریان DC سوئیچینگ | 7 A |
جریان AC سوئیچینگ | 7 A |
ولتاژ DC سوئیچینگ | 28 V |
ولتاژ AC سوئیچینگ | 240 VAC |
ولتاژ بوبین | 9 V |
تعداد کنتاکت | 1 |
محدوده دمای کاری | -25~70 °C |
توضیحات محصول
رله یک سوئیچ الکترونیکی است که تحت کنترل سایر مدارات الکترونیکی باز و بسته می شود. در اصل سوئیچ با یک آهنربای مغناطیسی برای باز و بسته کردن یک یا چند اتصال عمل می کند. این وسیله توسط "جوزف هنری" (Joseph Henry) در سال 1835 اختراع شد.
این رله برای قطع یا وصل کردن یک کاناله در مدارهای 9 ولت مناسب است .
کنتاکتهای این رله مطابق شکل زیر می باشد .در حالت نرمال یکی از کنتاکتها باز و دیگری بسته است که بعد از تحریک موقعیت کنتاکتها عوض میشود.
