| نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۱۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 112,000 | 111,000 | 108,000 | 104,000 | سلامت ظاهری کالا | |
| جور الکترونیک | 3 | 109,000 | 86,100 | 82,200 | 80,800 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| فیدار الکترونیک | 2 | 131,000 | 108,000 | 105,000 | 105,000 | سلامت ظاهری کالا | |
| امین | 3 | 118,000 | 94,500 | 86,900 | 86,800 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| فراگ | 3 | 185,000 | 156,000 | 151,000 | 149,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| تکنوجو | 3 | 123,000 | 95,300 | 90,400 | 84,500 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| ردرونیک | 1 | 133,000 | 133,000 | 133,000 | 133,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۱ روز کاری دیگر |
| نام فروشنده چینی | ۱+ عدد | ۱۰+ عدد | ۱۰۰+ عدد | ۲۰۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|---|
| شین تای یانگ (新太阳) - پرداخت 100 درصد | 70 | - | - | - | 31,900 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 50 درصد | 70 | - | - | - | 34,460 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر | |
| شین تای یانگ (新太阳) - پیش پرداخت 30 درصد | 70 | - | - | - | 35,480 | سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت NE555 | دانلود |
| وزن | ۰/۸۸ گرم |
| طول | 10.16 mm |
| عرض | 7.62 mm |
| ارتفاع | 5.08 mm |
| تعداد پایه | 8 |
| پکیج | PDIP-P |
| نوع | Timer |
| تعداد تایمر | 1 |
| محدوده دمای کاری | 0~70 °C |
| محدوده ولتاژ تغذیه | 16~4.5 V |
توضیحات محصول
آی سی NE555 پکیج DIP، یکی از معروف‌ترین و پرکاربردترین المان های موجود در بازار است که به آی سی تایمر نیز معروف است و در شرکت Sygnetics سال 1971 معرفی شد. تایمر 555 یک مدار مجتمع (IC) است که در طیف گسترده‌ای از کاربردهای زمان بندی، از میکرو ثانیه تا ساعت و تولید پالس استفاده می‌شود. ولتاژ تغذیه این ای سی می‌تواند در محدوده 4.5 تا 16 ولت DC انتخاب شود. خروجی ای سی 555 مطابق با استاندارد TTL است و می‌تواند به‌صورت دو سطح ولتاژ High و Low باشد. محدوده جریان مصرفی آی سی 2 الی 15 میلی آمپر و ماکزیمم فرکانس خروجی نیز 500 کیلو هرتز می‌باشد، بنابراین می‌توان بسیاری از رله‌ها، بلندگوها، موتورهای کوچک و… را بدون نیز به مدارات واسط راه اندازی کرد. آی سی NE555 در پکیج DIP (Dual In-line Package) نیز عرضه می‌شود، که شامل 8 پین در دو ردیف متقابل یک‌دیگر است که به‌راحتی می‌توان آن را به یک برد الکترونیکی یا برد آزمایشی متصل کرد، این آی سی از همین پکیج با کیفیت پایین تر در بازار ارائه می‌گردد که قیمت کمتری دارد. IC NE555 در پکیج SMD هم تولید می‌شود که هم به‌صورت ارجینال و هم معمولی موجود می‌باشد.
آی سی تایمر 555 در سه حالت اصلی عمل می‌کند. در حالت استیبل (Astable)، تایمر یک سیگنال موج مربعی پیوسته تولید می‌کند که فرکانس آن توسط دو مقاومت و یک خازن خارجی تعیین می‌شود. در حالت مونو استیبل (Monostable)، تایمر یک پالس تکی با مدت زمان مشخص تولید می‌کند که این مدت زمان توسط یک مقاومت و یک خازن تعیین می‌شود. در حالت بی استیبل، تایمر به عنوان یک فلیپ فلاپ عمل می‌کند و به دلیل سیگنال ورودی بین دو حالت خروجی، یعنی وضعیت high و low، سوئیچ می‌کند. تراشه تایمر 555 دارای کاربردهای بسیار گسترده در مداراتی است که به نوعی به کنترل زمان نیاز دارند، مانند تایمرهای تاخیری، مولدهای پالس، LED، چراغ‌های چشمک زن، آلارم، کلاک‌های منطقی، مقسم فرکانس، منابع تغذیه و مبدل‌ها. آی سی های تایمر به دلیل کاربرد بودن انواع مختلفی دارد که می‌توانید در فروشگاه روبوایکیو مشاهده کنید.

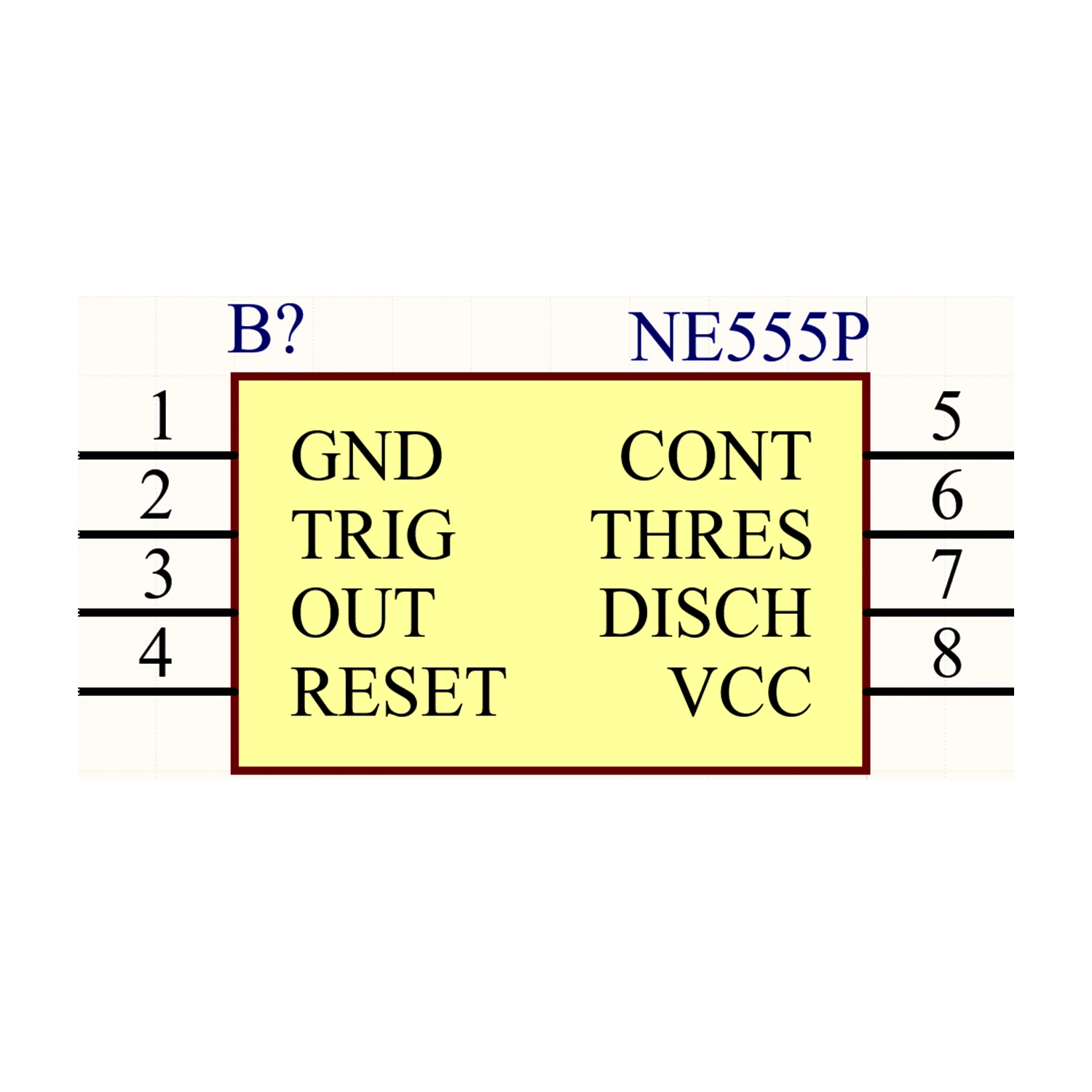

بررسی پایه های آی سی تایمر NE555 پکیج DIP:
- Gnd: این پایه زمین است که به پین منفی تغذیه متصل می‌شود.
- Trigger: اگر ولتاژ این پایه کمتر از یک سوم ولتاژ تغذیه باشد، فلیپ فلاپ داخلی تایمر را به حالت ست در می‌آورد و خروجی از low به high تغییر می‌کند.
- Output: این پایه خروجی دستگاه است که با استفاده از یک معکوس‌کننده داخلی به فلیپ فلاپ وصل می‌شود.
- Reset: پایه ریست که با لبه پایین تحریک می‌شود و به‌صورت Active low عمل می‌کند.
- Ctrl: این پایه کنترل، با ولتاژ برابر دو سوم ولتاژ تغذیه، خروجی ریست را فعال می‌کند. برای کنترل زمانبندی، می‌توان از مدارهای RC استفاده کرد.
- Threshold: در صورتی که ولتاژ پایه از دو سوم VCC بیشتر شود, خروجی مقایسه کننده دوم High شده و فلیپ فلاپ را Reset می‌کند و باعث صفر یا Low شدن خروجی ای سی می‌شود.
- Discharge: این پایه تخلیه، برای تخلیه خازن‌های زمانبندی استفاده می‌شود، زمانی که ورودی پایه خروجی ریست شود.
- VCC: این پایه تغذیه مثبت است.
