| نام فروشنده داخلی | ۱+ عدد | ۱۰+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 6,980,000 | 6,950,000 | 6,920,000 | 6,910,000 | 6,880,000 | 6,850,000 | سلامت ظاهری کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۴/۴۷ گرم |
| پارت نامبر | ICM7217 |

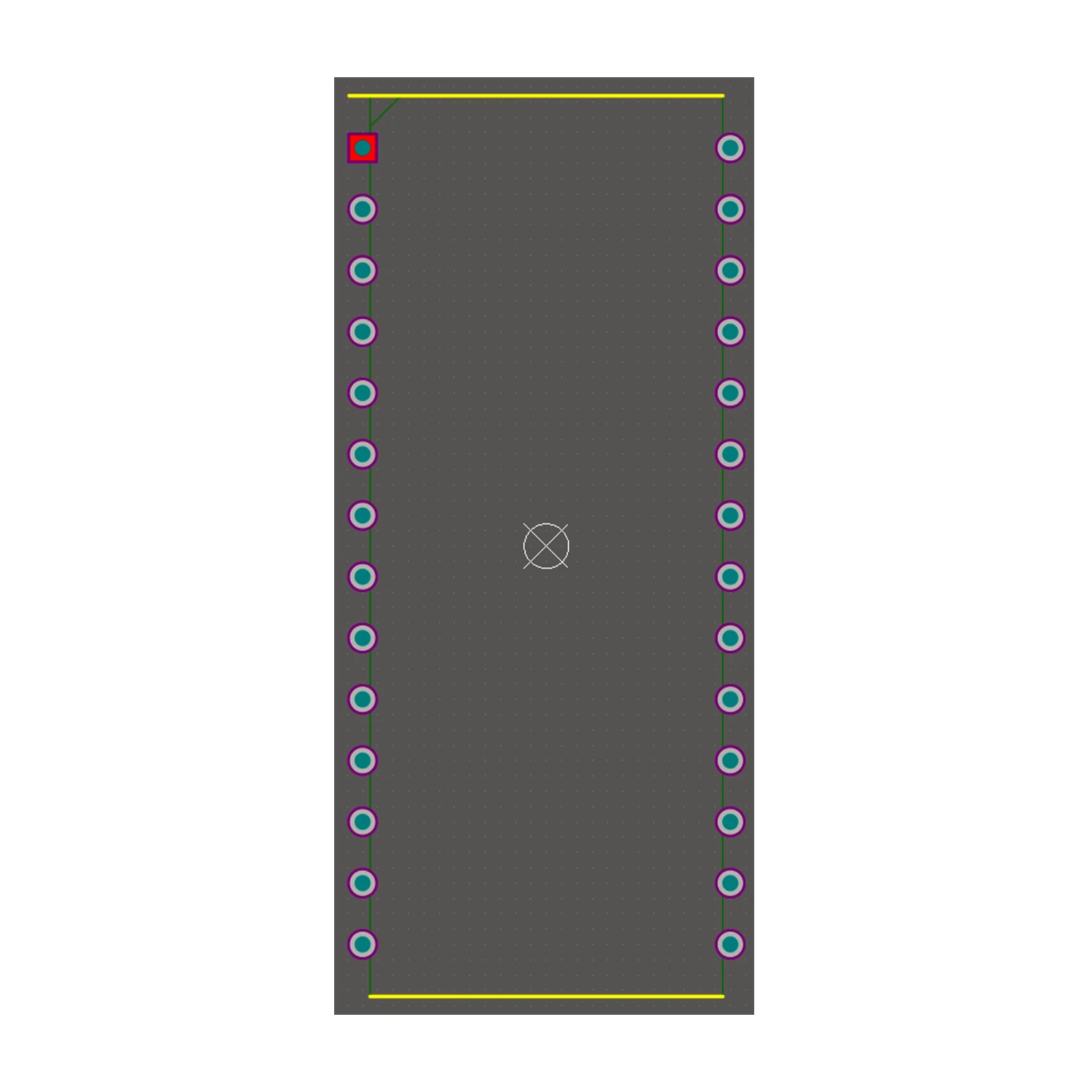

| پکیج | PDIP- 28 |
| تعداد بیت | 4 |
| تعداد پایه | 28 |
| تعداد خروجی | 12 |
| تعداد ورودی | 1 |
| حداکثر توان اتلافی | 1 W |
| حداکثر فرکانس کلاک | 2 MHz |
| خانواده آی سی | ICM |
| نوع خروجی شمارنده/شیفت رجیستر | CMOS |
| نوع شمارنده | Up/Down |
| نوع ورودی/خروجی شیفت رجیستر | Serial/Parallel |
| محدوده دمای کاری | -20~85 °C |
| محدوده ولتاژ تغذیه | 5.5~4.5 V |
توضیحات محصول
آی سی شمارنده با درایور سون سگمنت ICM7217 ، می تواند مستقیما سون سگمنت های 4 رقمی را درایو کند.
این آی سی شمارنده دارای خروجی BCD مالتی پلکس شده و خروجی Carry/Borrow است. این خروجی امکان کاسکود کردن آی سی ها و دستیبابی به شمارنده ای بالاتر از 4 رقم را فراهم می کند.
آی سی ICM7217 ، یک شمارندهی 4 رقمی بالا و پایین شمار Presettable است. این آی سی یک درایور چهار رقمی، درایور نمایشگر LED سون سگمنت و همچنین یک رجیستر مقایسه گرPresettable دارد.

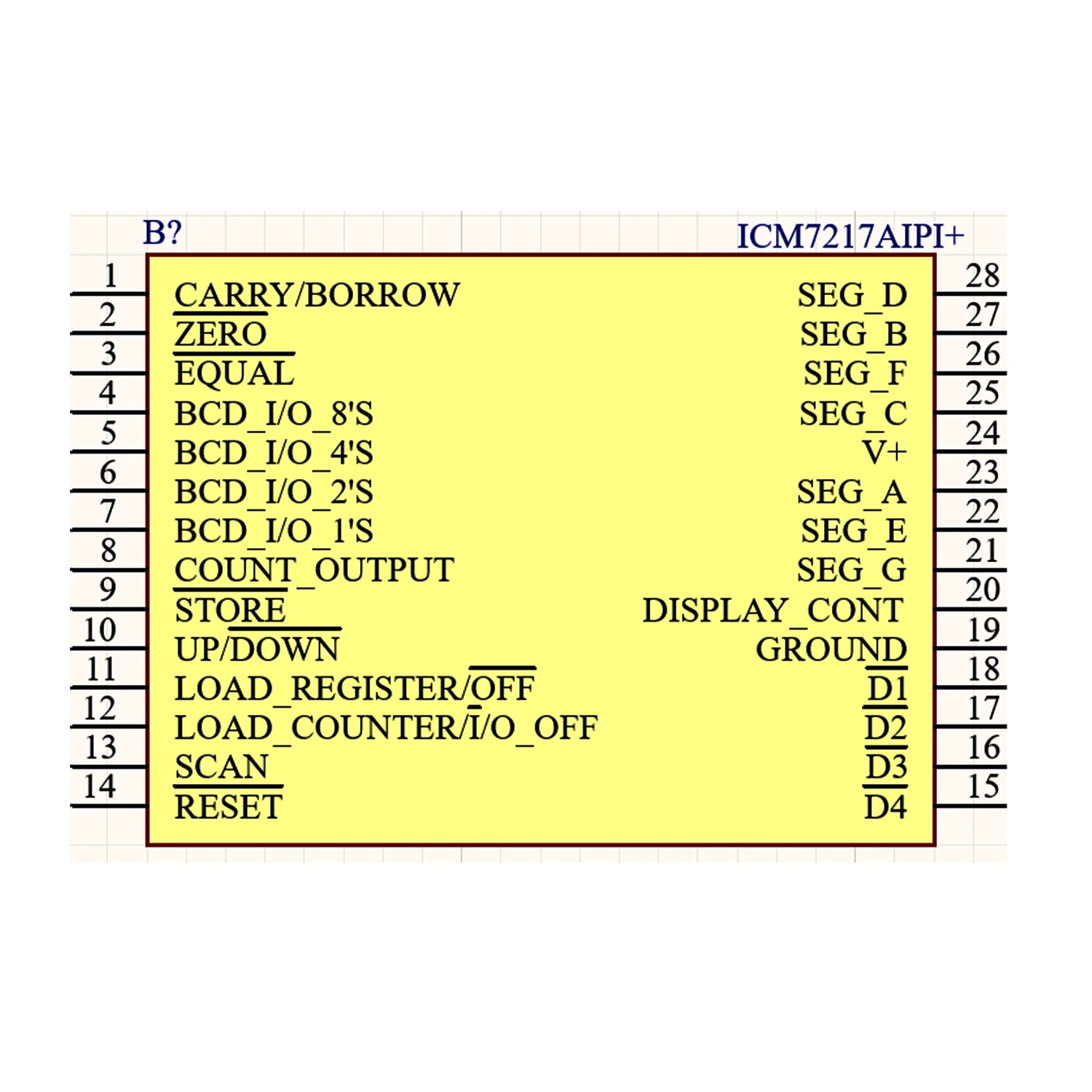

پایه 2 این آی سی نشانگر وضعیت صفر شمارنده است. پایه 3 آی سی (Equal) نشان دهنده برابر شدن شمارنده با مقدار ذخیره شده در رجیستر مقایسه کننده می باشد.
آی سی شمارنده با درایور سون سگمنت ICM7217 همچنین دارای یک ورودی Reset و Store (پایه 9) می باشد. وقتی پایه store صفر است شمارنده می شمارد. با یک شدن این پایه شمارنده متوقف می شود.
با توجه به ویژگیهای این آی سی استفاده از آن در مدارها منجر به کاهش قابل توجه دیگر المانهای مصرفی در مدارها می شود.
کاربردها:
از این آی سی در مدارهای زیر می توان استفاده کرد:
Predeterming Batch Counter
tachometer
Over/Under Speed Detector
Count Down/Elapsed Timer
Unit Counter
Frequency Counter
ویژگی ها:
شمارنده 4 رقمی بالا / پایین شمار
قابلیت اتصال مستقیم به led
امکان کاسکود شدن
ورودی/خروجی BCD مالتی پلکس شده
طراحی یکپارچه، CMOS با توان پایین
