آی سی IR2130

اشتراک‌گذاری
شناسه 0318137
0
بهترین فروشندگان براساس قیمت تعدادی
1 روبوایکیو 3,200,000
بهترین فروشنده
روبوایکیو
3,200,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ویژگی‌ها
روبوایکیو 0 3,200,000 سلامت ظاهری کالا

مستندات فنی

عنوان مقدار
دیتاشیت IR2130 دانلود
وزن ۱/۶ گرم
ارتفاع 5.08 mm

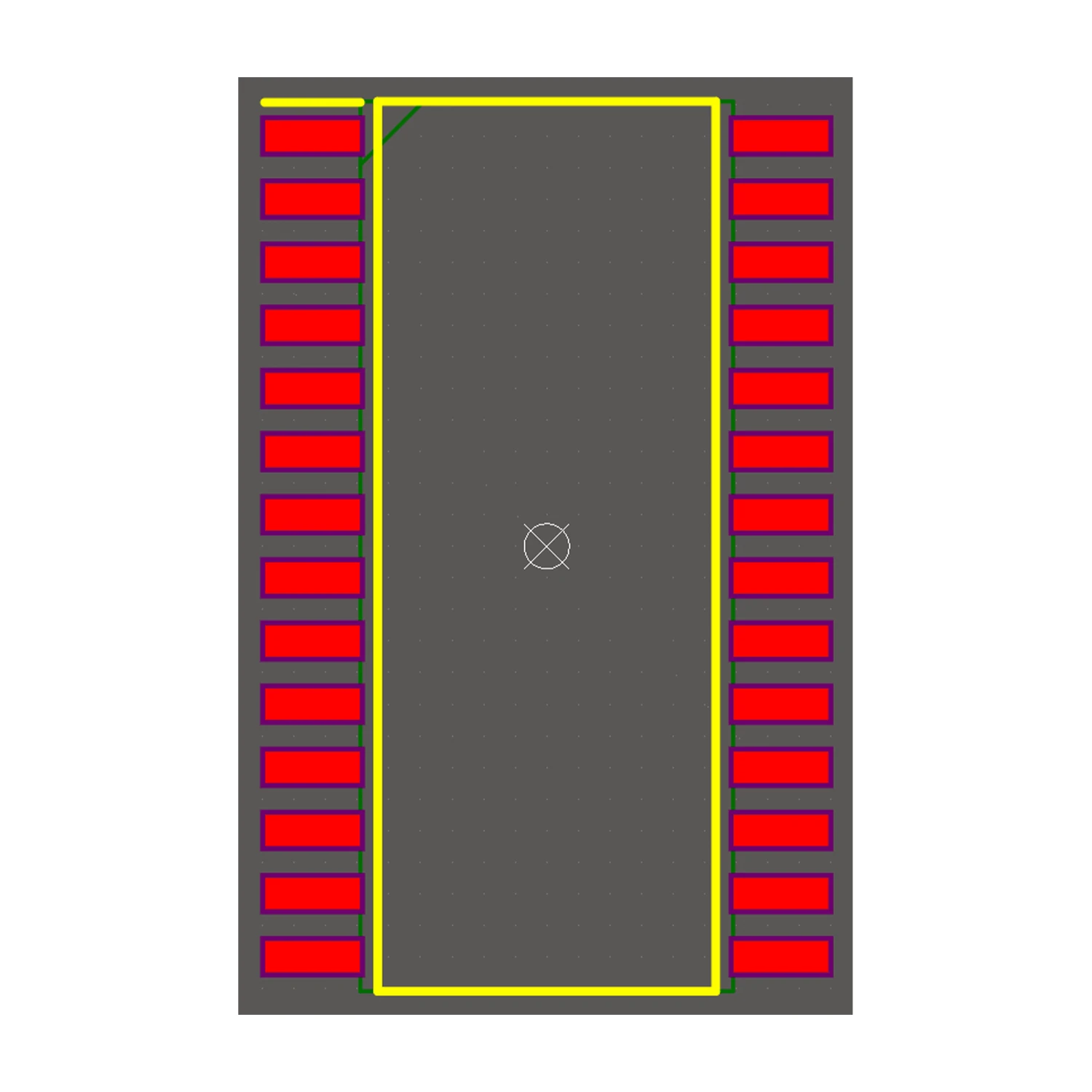

پکیج PDIP600
تعداد پایه 28
طول 39.75 mm
عرض 15.24 mm
تعداد کانال 3
محدوده دمای کاری 0~70 °C
حداکثر ولتاژ خروجی 20 V
حداکثر جریان خروجی 0.5 A

توضیحات محصول

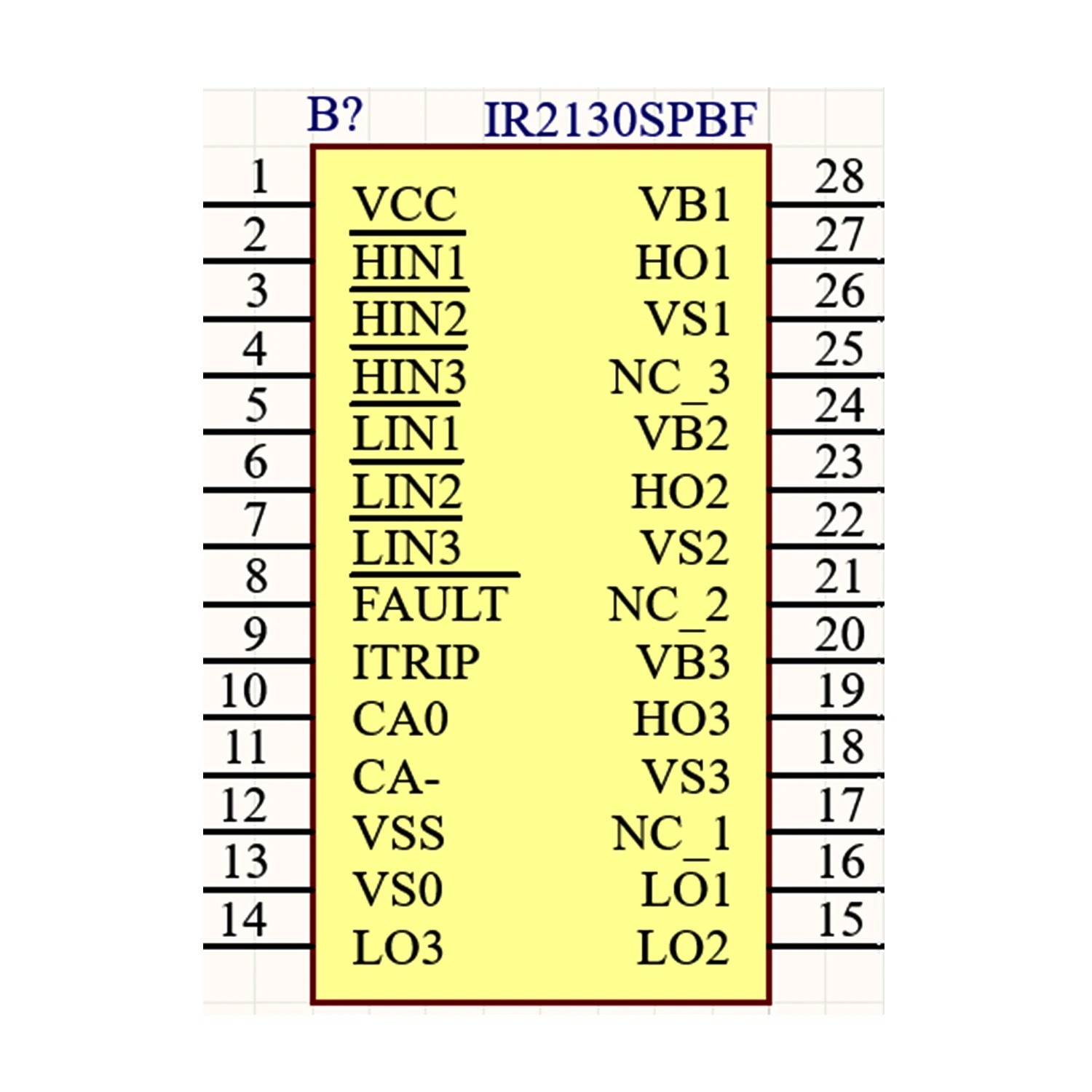

آی سی IR2130 برای راه اندازی یک موتور سه فاز مناسب می باشد. این آی سی سه پایه High side Driver و سه پایه Low side driver داره که قادرند گیت ماسفت یا IGBT هایی که برای تریگر شدن حداکثر به حدود نیم آمپر احتیاج دارند رو راه اندازی کنند. در این آی سی باید 6 تا PWM که زاویه فاز به فاز آنها روی 120 درجه تنظیم شده را به آی سی داده تا خود آی سی Dead Time Control را انجام دهد. این آی سی می تواند با Boot Strap کردن، ولتاژ شناور در حدود 600 ولت را روی گیت ماسفت یا IGBT ایجاد کند.
