مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۲۵ گرم |
| جنس | فایبر گلاس |
| نوع | یک رو |
| طول | 100 mm |
| عرض | 55 mm |
| ضخامت | 1.5 mm |

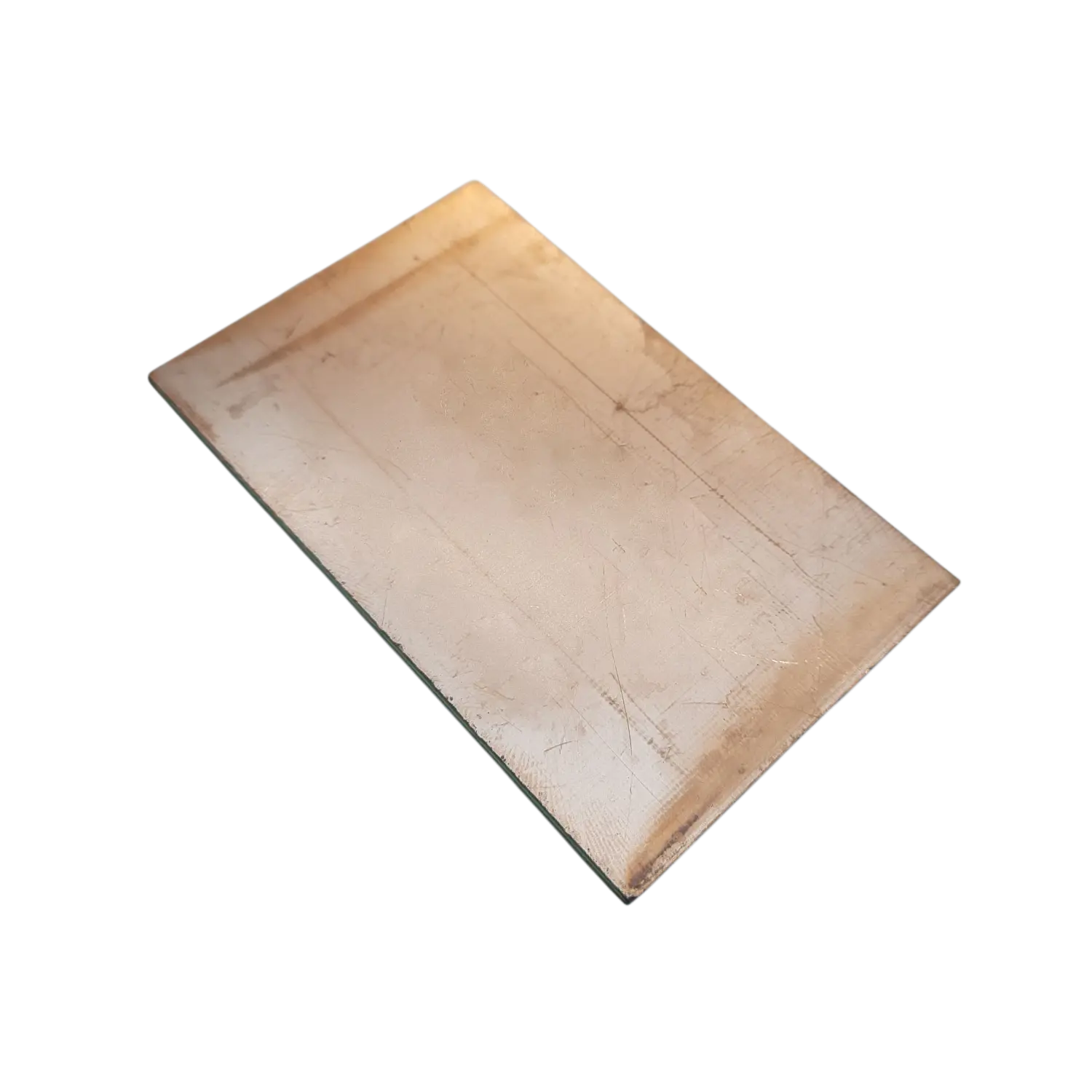

| عنوان انگلیسی | Single‑Sided FR4 Fiberglass PCB Board 10×5.5cm |
توضیحات محصول
این فیبر مدار چاپی (PCB) از جنس فیبر گلاس (الیاف پشم شیشه) با ضخامت 1.6 میلیمتر و لایه مسی 0.035 میلیمتر (1 اونس) ساخته شده و برای ساخت بردهای مدار چاپی یکلایه، دو لایه یا چندلایه به کار میرود. بردهای مدار چاپی پلتفرمی هستند که از نظر مکانیکی، قطعات الکتریکی را در جای خود نگه میدارند و از نظر الکتریکی، با بهرهگیری از مسیرهای رسانا، پدها و الگوهای حکاکیشده روی لایههای مسی (که به سطح نارسانا متصل شدهاند)، ارتباط بین اجزا را برقرار میکنند.
انواع مختلف بردهای مدار چاپی:
1)فیبر:
فیبر فنلی: این نوع از ترکیب لایههای کاغذ حلشده در رزین فنلی تولید میشود و معمولاً در رنگهای زرد تیره یا قهوهای دیده میشود. به دلیل سوراخکاری راحت و ضخامتهای استاندارد (1، 1.5 و 2 میلیمتر)، برای پروژههای ابتدایی مناسب است.
فیبر گلاس: با استفاده از الیاف پشم شیشه و رزینهای پلیمری ساخته میشود که استحکام و مقاومت حرارتی بالایی (تا حدود 150 درجه سانتیگراد) ارائه میدهد. این ماده به دلیل دوام بیشتر، در تجهیزات پیچیده و گرانقیمت کاربرد دارد.
2)راجرز: شرکت راجرز با بهرهگیری از مواد پیشرفته و دیالکتریک پایین، بردهایی با عملکرد عالی در فرکانسهای بالا (مانند RF و مایکروویو) تولید میکند که برای کاربردهای خاص ایدهآل هستند.
3)انعطافپذیر: این بردها با فناوری فوتولیتوگرافی و مواد انعطافپذیری مثل پلیایمید ساخته میشوند و برای پروژههایی که نیاز به خمیدگی دارند، مناسباند.
4)آلومینیومی: در مداراتی که گرمای زیادی تولید میکنند، استفاده از لایه آلومینیومی بهعنوان هیتسینک، خنکسازی مؤثری فراهم میکند و کارایی سیستم را بهبود میبخشد.
