| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 1,790,000 | 1,770,000 | 1,750,000 | 1,730,000 | 1,710,000 | 1,690,000 | گارانتی ندارد |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱۶/۳۵ گرم |
| مدل | Ver 1.2.0 |

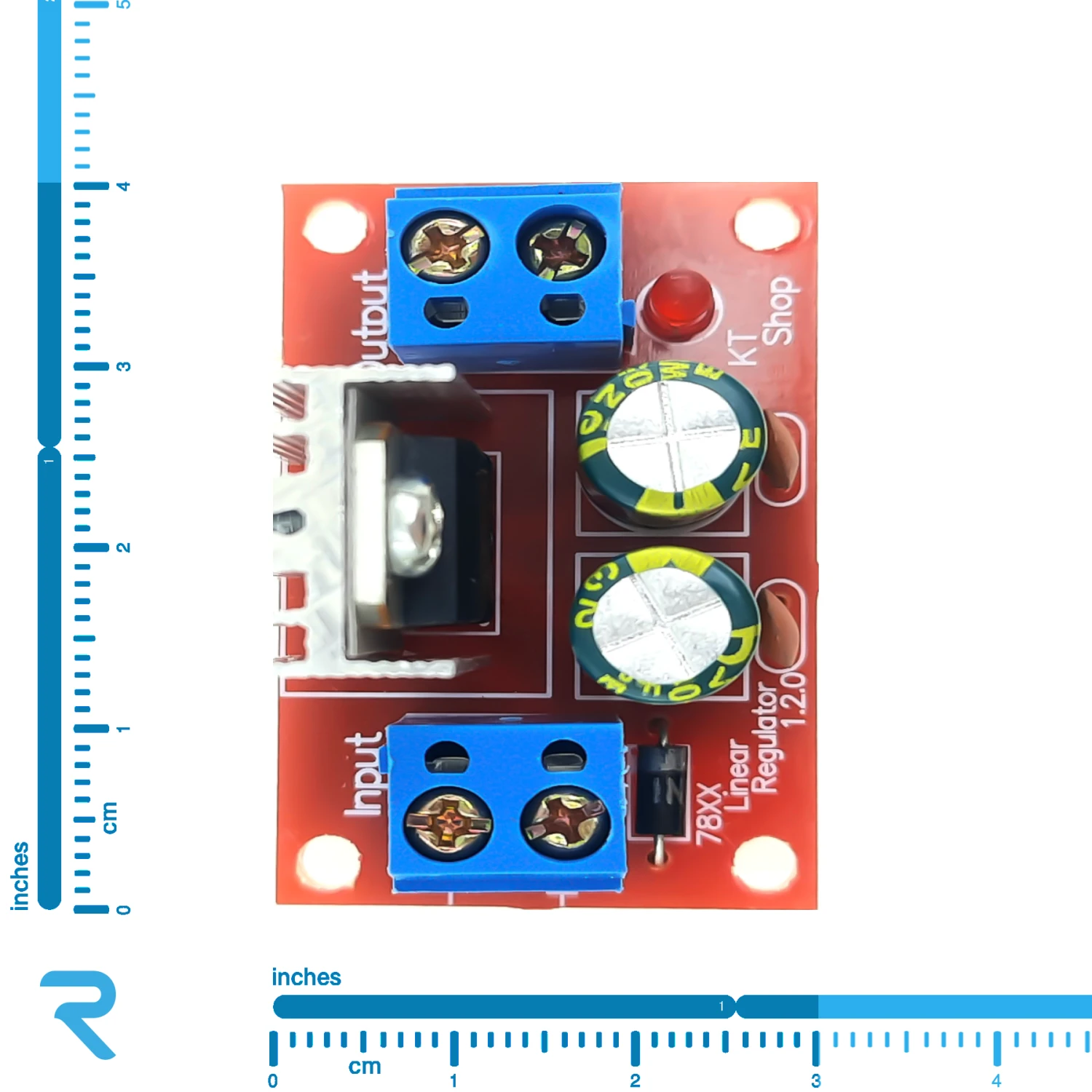

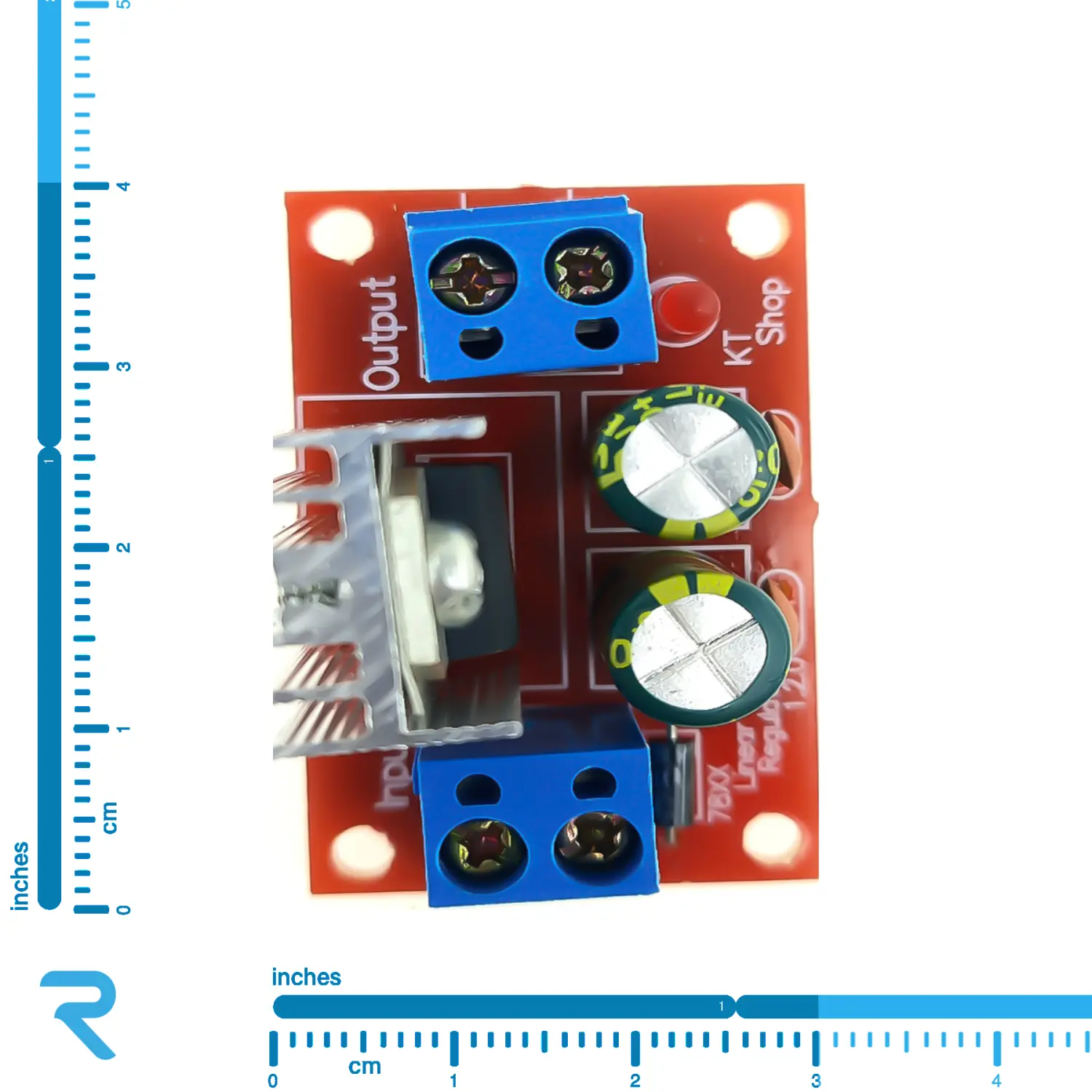

| ارتفاع | 2.2 cm |
| طول | 4.2 cm |
| عرض | 2.6 cm |
| تعداد پایه | 4 |
| نوع توپولوژی | (Buck) Step down |
| حداکثر توان خروجی | 7.5 W |
| حداکثر جریان مصرفی | 0.01 A |
| حداکثر دمای کاری | 125 °C |
| محدوده ولتاژ ورودی | 8~25 V |
| حداکثر ولتاژ خروجی | 5 V |
| حداکثر جریان خروجی | 1.5 A |
توضیحات محصول

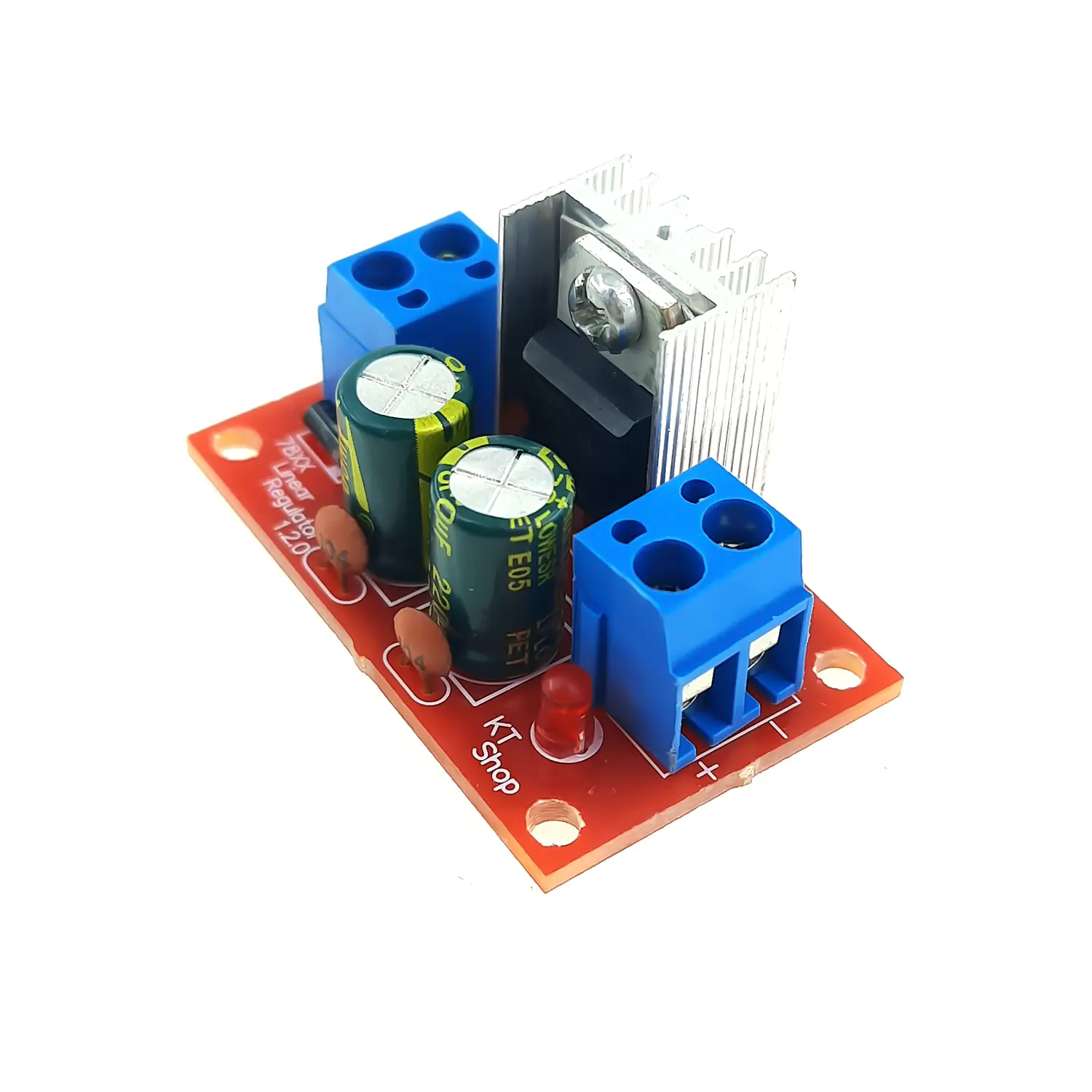

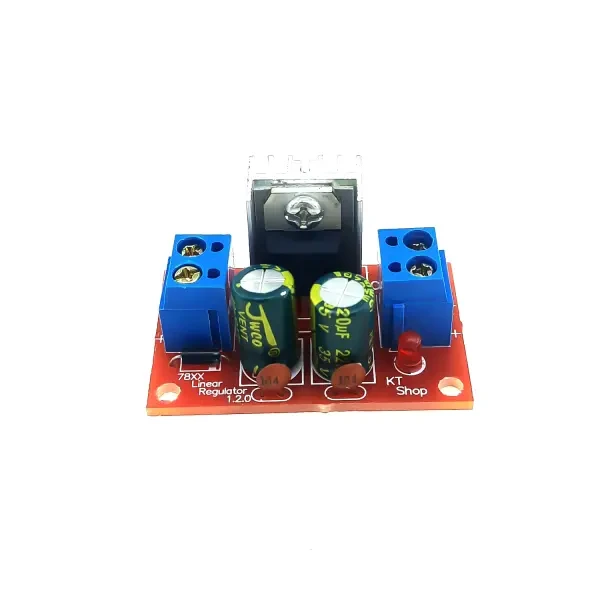

ماژول رگولاتور خطی سری 78XX یکی از مطمئنترین راهکارها برای تأمین ولتاژ پایدار در مدارهای حساس به شمار میآید. این ماژول ولتاژ ورودی متغیر را به خروجی ثابت و تمیز تبدیل میکند و ازاینرو گزینهای ایدهآل برای تغذیه آیسیها و بخشهایی است که نسبت به نویز و نوسانات الکتریکی حساس هستند.
برخلاف رگولاتورهای سوئیچینگ که با وجود راندمان بالا همواره مقداری ریپل و نویز سوئیچینگ تولید میکنند، رگولاتورهای خطی 78XX بر ارائه خروجی کاملاً یکنواخت و کمنویز تمرکز دارند؛ هرچند این رویکرد با تلفات انرژی بیشتر و افزایش دما همراه است.

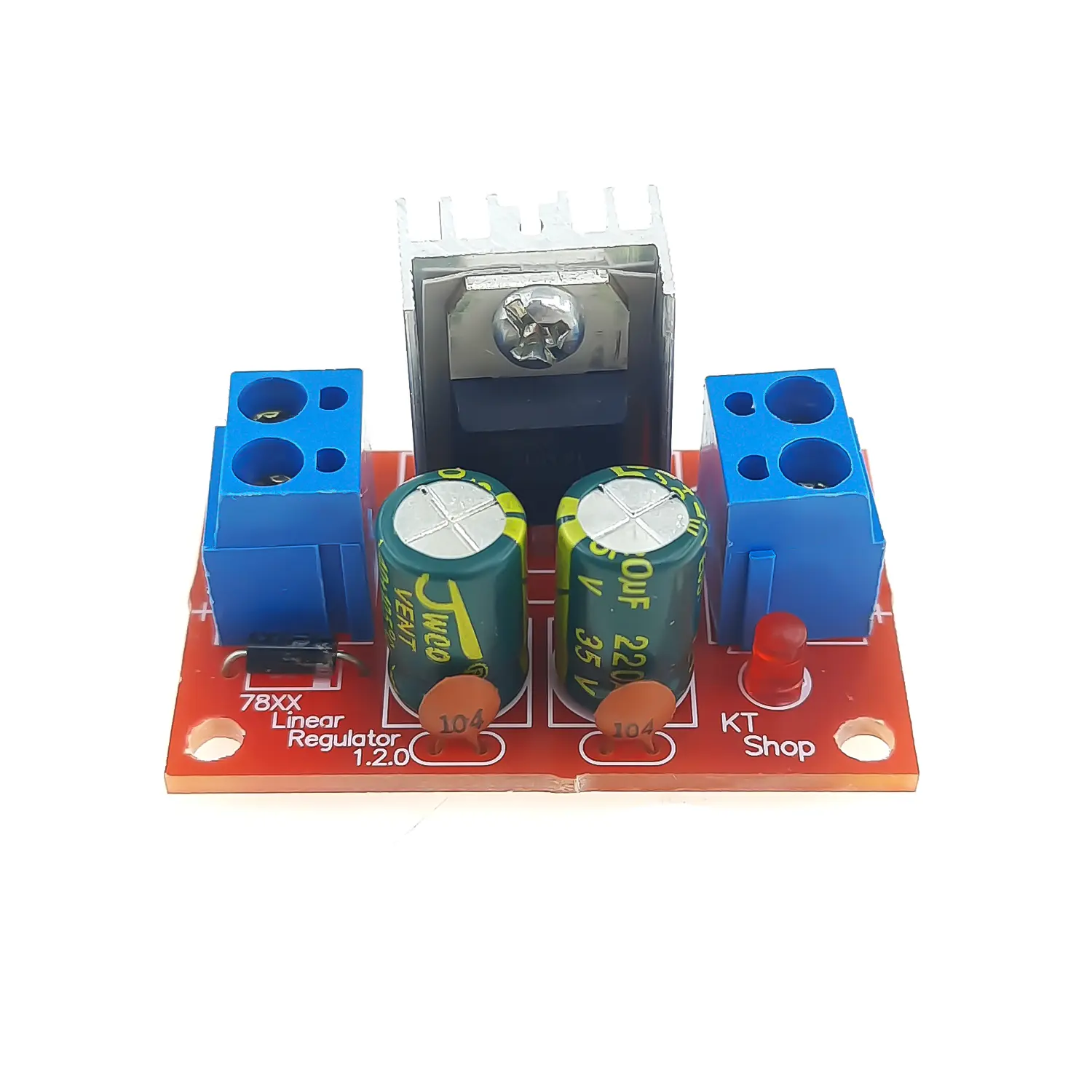

در طراحی داخلی ماژول از ترکیب خازنهای الکترولیتی و سرامیکی استفاده شده است. خازنهای الکترولیتی وظیفه کنترل و کاهش نوسانات ولتاژ ورودی و خروجی را بر عهده دارند و خازنهای سرامیکی با حذف نویزهای فرکانس بالا، کیفیت نهایی ولتاژ خروجی را ارتقا میدهند. نتیجه این چینش، خروجیای پایدار و بدون اغتشاش است که عملکرد صحیح آیسیها را تضمین میکند.
این ماژول معمولاً بازه ورودی ۸ تا ۲۵ ولت را پشتیبانی کرده و بسته به نسخه، خروجی ۵، ۹ یا ۱۲ ولت ارائه میدهد. در نسخه جدید نیز استفاده از آیسی رگولاتور اورجینال باعث شده امکان تأمین جریان تا حدود ۱.۵ آمپر فراهم شود.
البته باید در نظر داشت که در رگولاتورهای خطی، اختلاف ولتاژ میان ورودی و خروجی مستقیماً به گرما تبدیل میشود. بنابراین هرچه جریان مصرفی یا اختلاف ولتاژ بیشتر باشد، حرارت بیشتری تولید خواهد شد. از این رو، در مصرفهای بالاتر از چند صد میلیآمپر استفاده از هیتسینک بزرگتر توصیه میشود. همچنین در جریانهای نزدیک به حد ۱.۵ آمپر، برای جلوگیری از داغشدن بیش از حد، افت عملکرد یا آسیب احتمالی به رگولاتور، استفاده از فن یا سیستم تهویه مؤثر ضروری است. این اقدام مانع ورود رگولاتور به حالت محافظتی Thermal Shutdown شده و پایداری خروجی را حفظ میکند.
بهبودهای نسخه جدید ماژول
۱. استفاده از آیسی رگولاتور اورجینال بهجای نسخههای هایکپی
این بهروزرسانی موجب افزایش پایداری، دوام بیشتر و تطابق دقیق خروجی با مشخصات دیتاشیت شده است.
۲. بهرهگیری از خازنهای باکیفیتتر
خازنهای جدید با ESR پایین و پایداری حرارتی بهتر، ریپل خروجی را به شکل محسوسی کاهش داده و کیفیت کلی خروجی را بهبود میبخشند.

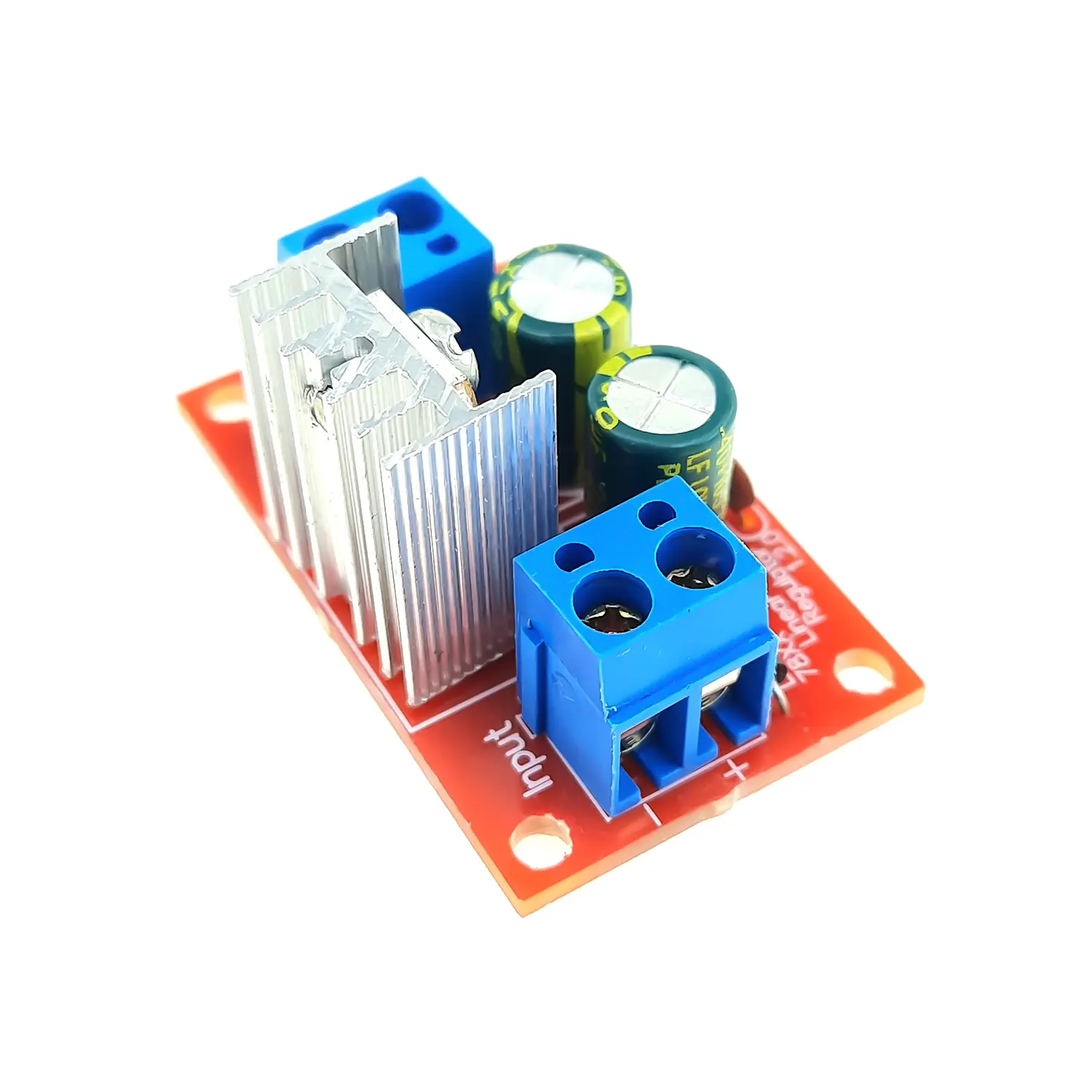

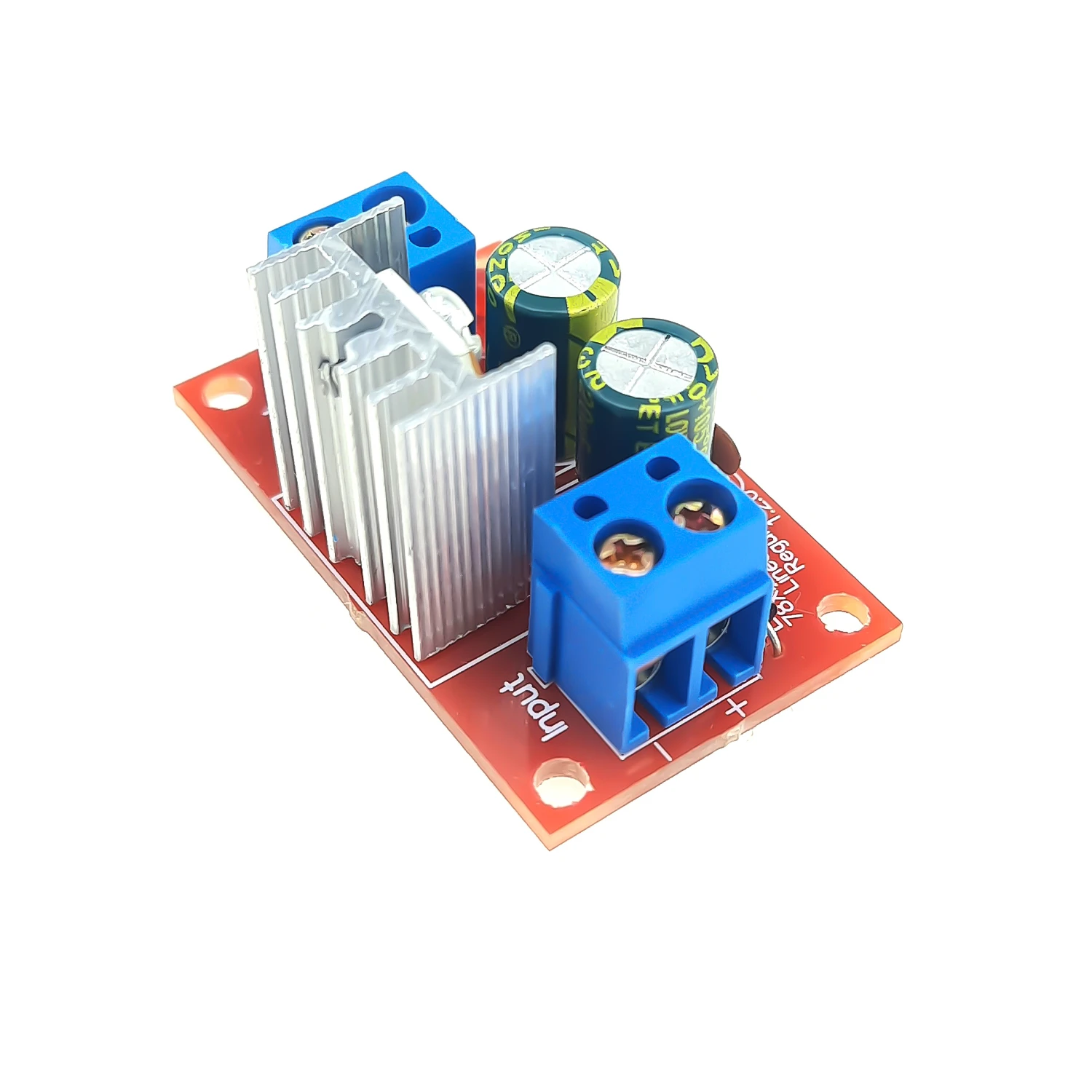

۳. استفاده از هیتسینک عمودی و سنگینتر
هیتسینک جدید ظرفیت دفع حرارت بیشتری دارد و امکان نصب هیتسینکهای بزرگتر را نیز فراهم میکند.

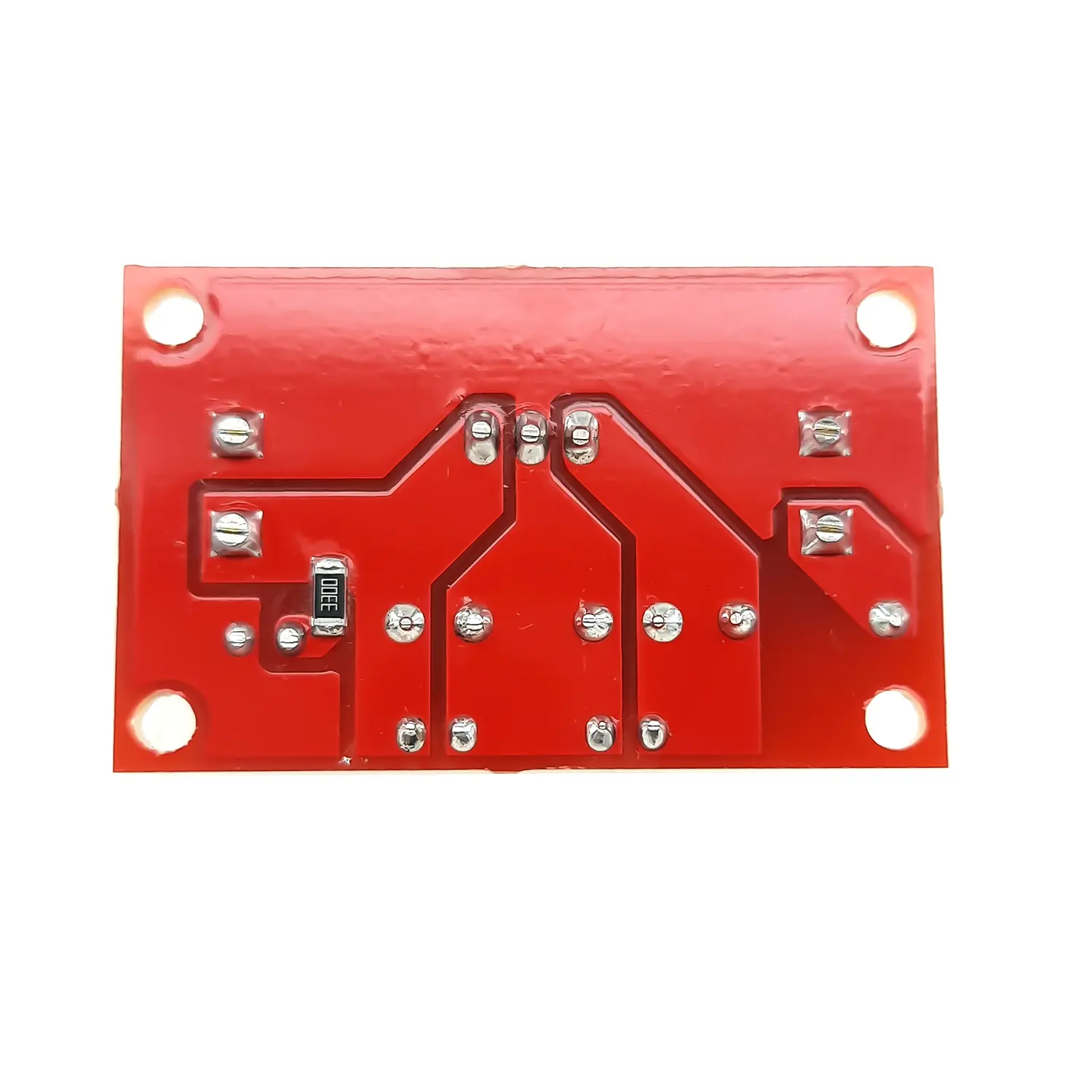

۴. کاهش حدود ۲۰ درصدی ابعاد برد
بهینهسازی چیدمان و اجزای داخلی، منجر به کوچکتر شدن ماژول و افزایش راندمان شده است، بدون آنکه کیفیت خروجی تحت تأثیر قرار گیرد.
