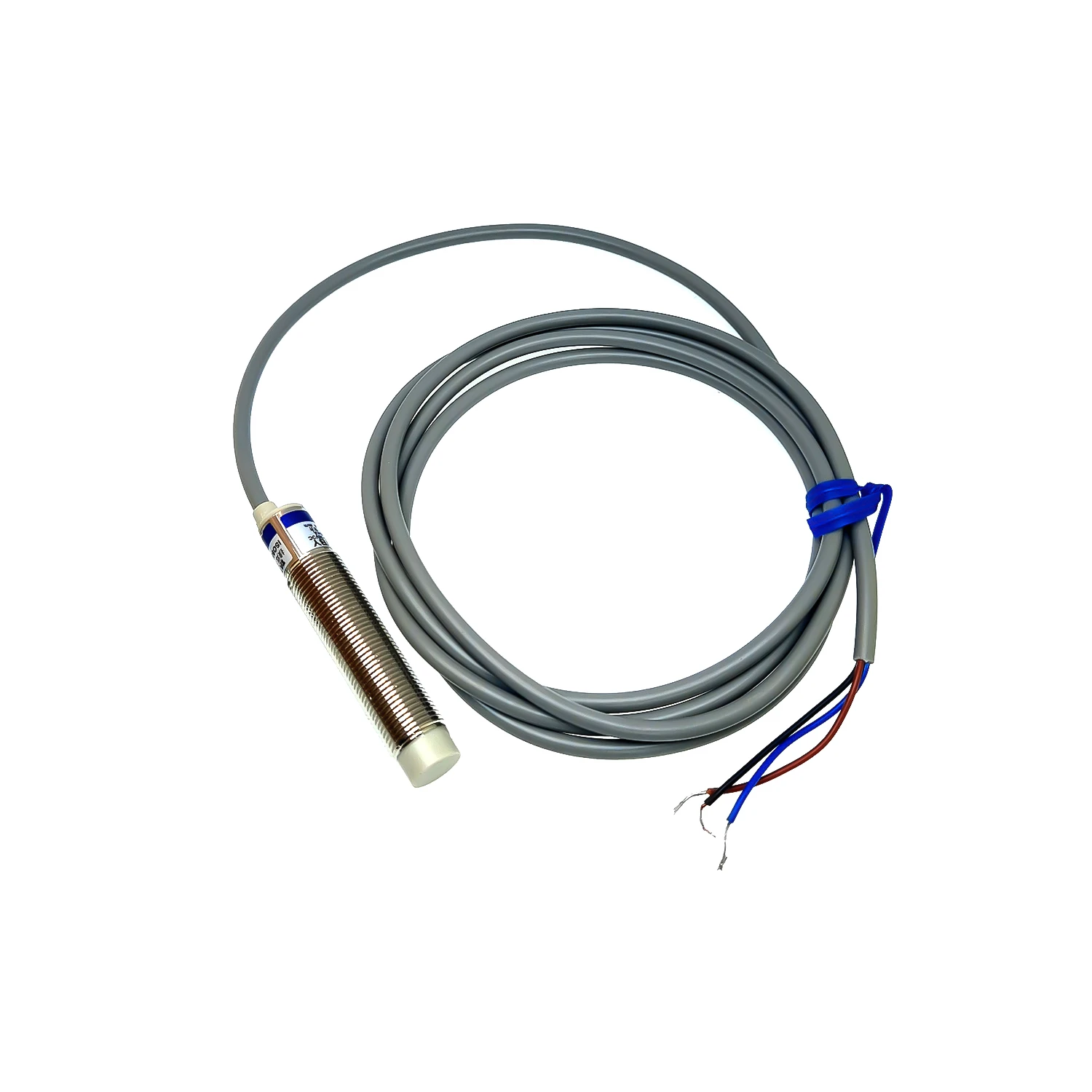

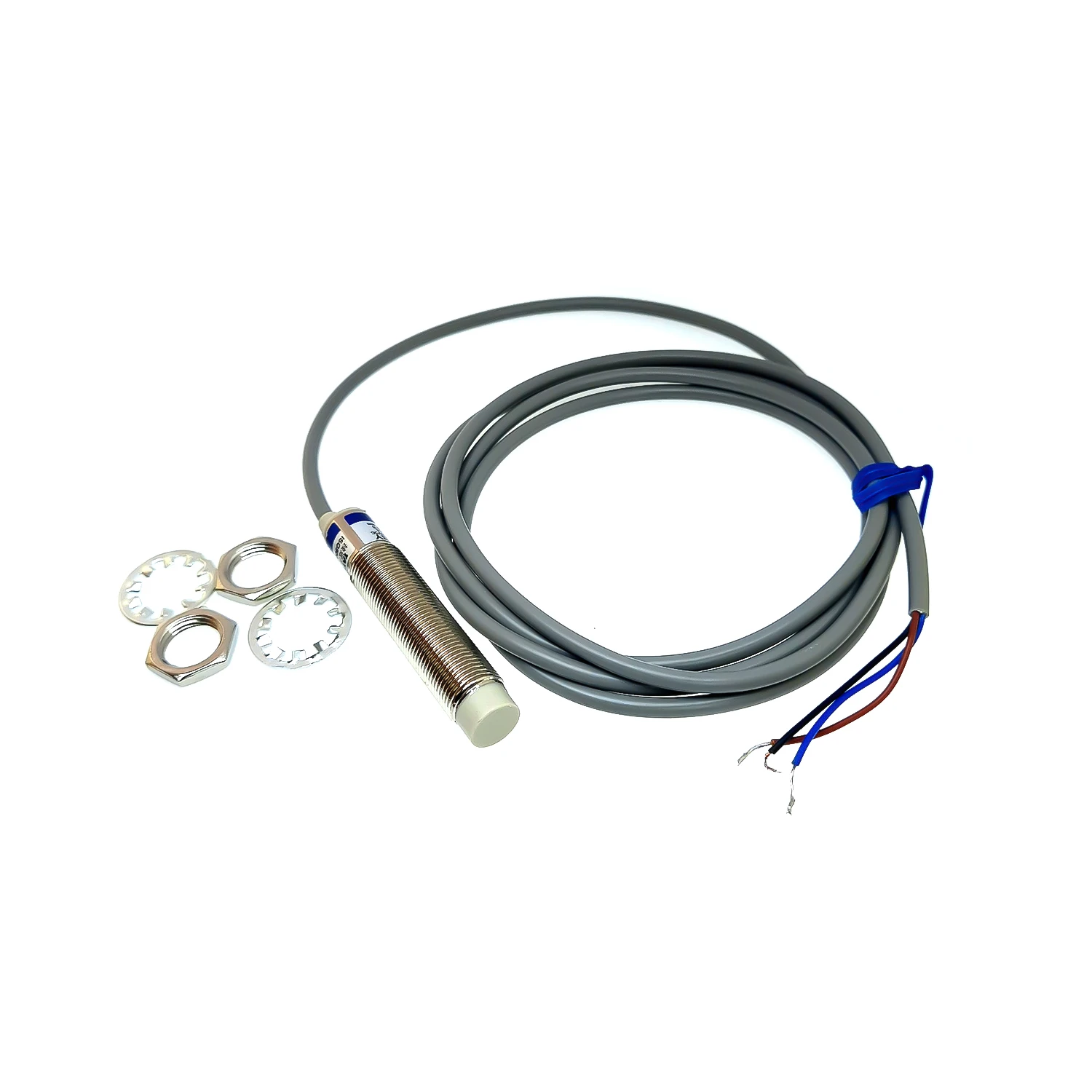

سنسور مجاورت القایی مدل LJ12A3-4-Z/BY

 سنسور مجاورت القایی مدل LJ12A3-4-Z/BY، یک حسگر غیر تماسی برای تعیین و تشخیص فاصله اجسام فلزی است. این سنسور، برای تشخیص اجسام فلزی در فاصله‌ی حدود 4 میلی متر مناسب است. همچنین، دارای قابلیت حفاظت در برابر آب و گرد و غبار با درجه‌ی حفاظت IP65 نیز می باشد. این سنسور، دارای فرکانس سوئیچینگ بالا در محدوده 200 هرتز است. به این معنی که می تواند اجسامی را که با سرعت بالا حرکت می کنند شناسایی کرده و به آن ها پاسخ دهد. این سنسور دارای ابعاد کوچک و جمع و جور می باشد که نصب آن را در فضاهای کوچک و تنگ آسان می کند و می توان از آن در کاربردهای مختلفی مانند اتوماسیون صنعتی، رباتیک، سیستم های نوار نقاله و غیره استفاده کرد. همچنین، این سنسور مجهز به یک محفظه فلزی محکم است که آن را در برابر محیط های خشن و آسیب های ناشی از ضربه یا لرزش مقاوم می کند. سنسورLJ12A3-4-Z/BY، قادر است در طیف وسیعی از ولتاژ در محدوده 6 الی 36 ولت کار کند که این ویژگی آن را با انواع منابع تغذیه و سیستم های کنترل سازگار می کند. این سنسور دارای یک نشانگر ال ای دی است که بیانگر وضعیت سیگنال خروجی می باشد. زمانی که LED روشن است، نشان می دهد که سیگنال خروجی سنسور در حال حاضر فعال و یک جسم فلزی در محدوده تشخیص سنسور وجود دارد. این LED با روشن شدن سنسور روشن می شود و با تشخیص یک شیء، روشنایی آن افزایش می یابد. این سنسور دارای خروجی PNP normally-open (NO) است. به این معنی که خروجی سنسور در حالت عادی، یعنی زمانی که هیچ جسم فلزی در محدوده حسگر نیست، باز و در وضعیت LOW است. اما زمانی که سنسور، نزدیک شدن یک جسم فلزی را تشخیص می دهد، خروجی آن به طور خودکار از وضعیت باز به وضعیت بسته و HIGH تغییر می کند. سنسور مجاورت القایی مدل LJ12A3-4-Z/BY، مجهز به یک کابل با طول 120 سانتی متر و یک مهره است که نصب آن را آسان می کند. همچنین، این سنسور، در پرینترهای سه بعدی برای خواندن یا تنظیم سطح هیت بد، به ویژه در ماشین هایی که از سیستم کنترل RAMPS 1.4 استفاده می کنند، به کار می رود. این سنسور، با تشخیص هرگونه تاب برداشتن یا فرو رفتگی در سطح هیت بد، داده‌های لازم را به سخت‌افزار چاپگر ارائه می دهد. با استفاده از اطلاعات ارائه شده توسط سنسور، سیستم کنترل چاپگر قادر خواهد بود تا ارتفاع لازم برای چاپ مواد را با توجه به تغییرات کوچک در سطح هیت بد، به صورت دقیق کنترل و تنظیم کند.

حسگرهای مجاورتی از انواع مختلفی از میدان ها یا تشعشعات الکترومغناطیسی مانند پرتوهای مادون قرمز، تغییرات میدان الکترومغناطیسی در محیط، نیروهای الکترواستاتیکی که بین حسگر و اشیا موجود در محیط اطراف ایجاد می شود، استفاده می کنند تا تغییرات در محیط را تشخیص دهند. وقتی که یک جسم فلزی به نزدیکی سنسور می رود، این میدان یا تشعشعات توسط آن جسم تغییر می کنند و سنسور به تغییرات این امواج، واکنش نشان می دهد و یک سیگنال خروجی تولید می کند. در انتهای کابل سنسور مجاورت القایی مدل LJ12A3-4-Z/BY، سه سیم قهوه ای، مشکی و آبی وجود دارد. سیم های قهوه ای و آبی جهت اتصال به منبع تغذیه کاربرد دارند که سیم قهوه ای به پایانه مثبت و سیم آبی به پایانه منفی منبع تغذیه متصل می شوند. سیم مشکی نیز به رفلکتور متصل خواهد شد. رفلکتور در سنسورهای مجاورت القایی، برای بازگرداندن امواج میدان یا تشعشعات الکترومغناطیسی به سنسور استفاده می شود. این امواج از سنسور به رفلکتور منعکس شده و سپس به سنسور بازگردانده می شوند. در واقع سیم مشکی شامل سیگنال خروجی سنسور است که اطلاعات مورد نیاز جهت بررسی و پردازش را حاوی می شود. این روند به سنسور کمک می کند تا اجسام فلزی را با دقت بیشتری تشخیص دهد.

مشخصات فنی:

• مدل: LJ12A3-4-Z-BY
• ولتاژ تغذیه: 6 الی 36 ولت DC
• جریان خروجی: 300 میلی آمپر
• حداکثر فاصله قابل تشخیص: 4 میلی متر
• محدوده دمای کاری: -25 الی 70 درجه سانتی گراد
• نوع خروجی سنسور: PNP
• حالت پیش فرض سنسور: Normally Open
• درجه حفاظت: IP65
• طول سیم: 1.2 متر
• جنس بدنه: فلز و ABS
