مستندات فنی
| عنوان | مقدار |
|---|---|
| کاتالوگ | دانلود |
| وزن | ۰/۲۴ گرم |
| طول | 4.7 mm |
| عرض | 3.6 mm |
| ارتفاع | 4.9 mm |
| مدل | LM35DZ |
| تعداد پایه | 3 |
| پکیج | TO-92 |
| محدوده ولتاژ تغذیه | 30~4 V |
| حداکثر جریان مصرفی | 60 µA |
| محدوده دمای قابل اندازه گیری | -55~150 °C |
توضیحات محصول

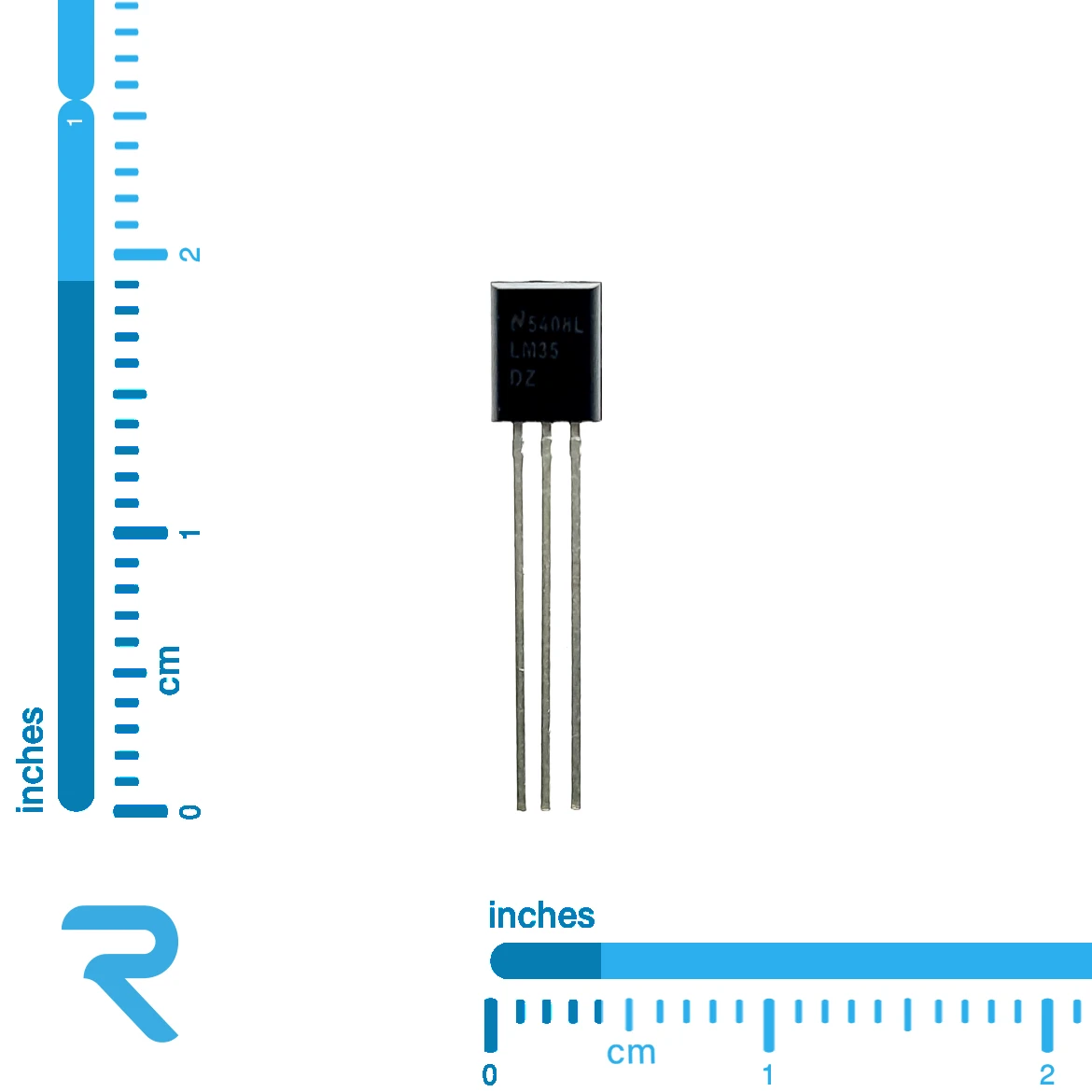

سنسور دما LM35DZ، یک سنسور کوچک و ارزان قیمت جهت اندازه گیری دما می‌باشد که ولتاژ خروجی آن بهطور خطی با دما بر حسب درجه سانتی گراد متناسب است. این سنسور در پکیج TO-92 ارائه می‌گردد و برای اندازه گیری دما در هر نقطه بین 55- تا 150 درجه سانتی گراد استفاده می‌شود. LM35 یک سنسور دمای آنالوگ و همه منظوره است که دما را با دقت 0.5± درجه سانتی گراد در دمای اتاق و 0.75± درجه سانتی گراد در کل رنج دمایی خود، اندازه گیری می‌کند. این سنسور می‌تواند با منبع تغذیه 4 تا 30 ولت تغذیه شود و موقع تبدیل دما کمتر از 60 میکرو آمپر جریان مصرف می‌کند. به علاوه دارای خود گرمایش کم در حد 0.08 درجه سانتی گراد است. از آن جایی که سنسور دما LM35 خروجی آنالوگ ارائه می‌دهد (با ضریب مقیاس خطی 10+ میلی ولت در درجه سانتی گراد)، می‌توانید پایه خروجی آن را مستقیما به هر پایه ورودی آنالوگ برد آردوینو متصل کنید. البته لازم به ذکر است که ارائه خروجی آنالوگ توسط سنسور LM35، می‌تواند از معایب این سنسور نیز به شمار رود، چرا که آن را مستعد نویز و تداخل خارجی می‌کند. برای رفع این مشکل می‌توانید از سنسورهای دمای دیجیتال مانند DS18B20 به عنوان جایگزین استفاده کنید که در همان پکیج TO-92 ارائه می‌شود. سنسورهای دمای دیجیتال ایمنی بهتری نسبت به نویز دارند و برای مواقعی که سنسور در فاصله ای دور یا در یک محیط پر سر و صدا قرار می‌گیرد، بسیار مفید هستند. از دیگر معایب سنسور دمای LM35، این است که برای اندازه گیری دمای منفی به ولتاژ بایاس منفی نیاز دارد. این سنسور بر اساس درجه‌بندی سانتی گراد کالیبره شده‌است و نیازی به کالیبراسیون ندارد.
از آن جایی که سنسور LM35، در پکیج ترانزیستوری TO-92 ارائه می‌گردد، سه پایه بیشتر ندارد. اگر سنسور را به‌صورتی که سمت صاف سنسور رو به شما باشد، مقابل خود بگیرید، پایه سمت چپ، پین مربوط به تامین تغذیه سنسور است که می‌تواند ولتاژی بین 4 تا 30 ولت داشته باشد. پایه سمت راست نیز به زمین متصل خواهد شد و پایه میانی، پین خروجی Vout است که همان‌طور که گفته شد یک ولتاژ آنالوگ تولید می‌کند و این ولتاژ با دما نسبت مستقیم (خطی) دارد. این پایه باید به ورودی آنالوگ یک ADC مانند پایه‌های آنالوگ آردوینو متصل شود. سنسور دما LM35 را می‌توان به راحتی توسط یک مولتی متر تست کرد. به این صورت که پایه سمت چپ را به منبع تغذیه 4 الی 30 ولت متصل کنید. حالا مولتی متر خود را در حالت ولتاژ DC به پایه سمت راست (زمین) و پایه وسط (Vout) متصل کنید. مولتی متر باید در دمای اتاق (25 درجه سانتی گراد)، ولتاژی حدود 0.25 ولت نشان دهد. حالا می‌توانید با افزایش و کاهش دمای اطراف سنسور، بهطور مثال لمس کردن سطح سنسور با دست یا سرد کردن توسط یک تکه یخ، شاهد تغییرات ولتاژ بر حسب دما باشید.
