سنسور تعیین سطح مایع - سوئیچ شناور p52

سنسور تعیین سطح مایع p52، یک سوئیچ شناور مغناطیسی جهت تشخیص مقدار مایع موجود در مخزن مورد نظر شما می‌باشد. سوئیچ شناور p52، یک سنسور بسیار ساده به لحاظ مداری، با عمر طولانی و ابعاد کوچک‌تر نسبت به دیگر سوئیچ های مکانیکی می‌باشد که در یک محفظه ضد آب محصور شده است.

سنسور سطح مایع شناور P52 می‌تواند تا ولتاژ 220 ولت DC را براساس میدان مغناطیسی ایجادشده، سوئیچ کند و نیازی به ولتاژ راه‌اندازی ندارد. از این سنسور قطع و وصل آب در صنایع کشتی‌سازی، تجهیزات مولد، پتروشیمی، صنایع غذایی، تصفیه آب، صنایع رنگرزی، ماشین‌آلات هیدرولیک و سایر سیستم‌های آبی که به حفاظت ایمنی نیاز دارند، استفاده می‌شود.

نحوه عملکرد سنسور سوئیچ تعیین سطح آب:

فلوتر برقی کنترل سطح آب شامل یک شناور، یک رید رله (Reed Switch) و یک ماده‌ی مغناطیسی می‌باشد به‌طوری که با تغییر سطح مایع، شناور بالا و پایین می‌رود. ماده‌ی مغناطیسی به کار رفته در سنسور شناور، یک میدان مغناطیسی ایجاد می‌کند که باعث فعال شدن سوئیچ واقع در ساقه سنسور می‌گردد. سوئیچ به کار رفته در این سنسور، در حالت عادی Normally Close می‌باشد و به‌صورت عمودی روی آب قرار می‌گیرد. در صورت نصب عمودی آن، به‌طوری که سیم‌ها در بالا قرار داشته باشند و در حالتی که سطح آب در مخزن پایین باشد، سوئیچ بسته است و با رسیدن مایع به شناور و حرکت آن به سمت بالا، در اثر میدان مغناطیسی ایجاد شده اطراف ریدرله، کنتاکت‌های آن باز می‌شوند و تغییر وضعیت می‌دهند.

مشخصات فنی سنسور شناور سطح مایعات مدل P52:

• حداکثر ولتاژ سوئیچینگ: 220 ولت DC
• حداکثر جریان سوئیچینگ: 0.5 آمپر
• حداکثر جریان با بار: 1 آمپر
• محدوده ی دمای کاری: 20- الی 80 درجه سانتی‌گراد
• نصب به صورت عمودی
• طول کلی: 66.5 میلی‌متر
• طول بازه حرکت شناور: 16 میلی‌متر
• قطر شناور: 23.5 میلی‌متر
• طول شناور: 24 میلی‌متر
• قطر رزوه: 10 میلی‌متر

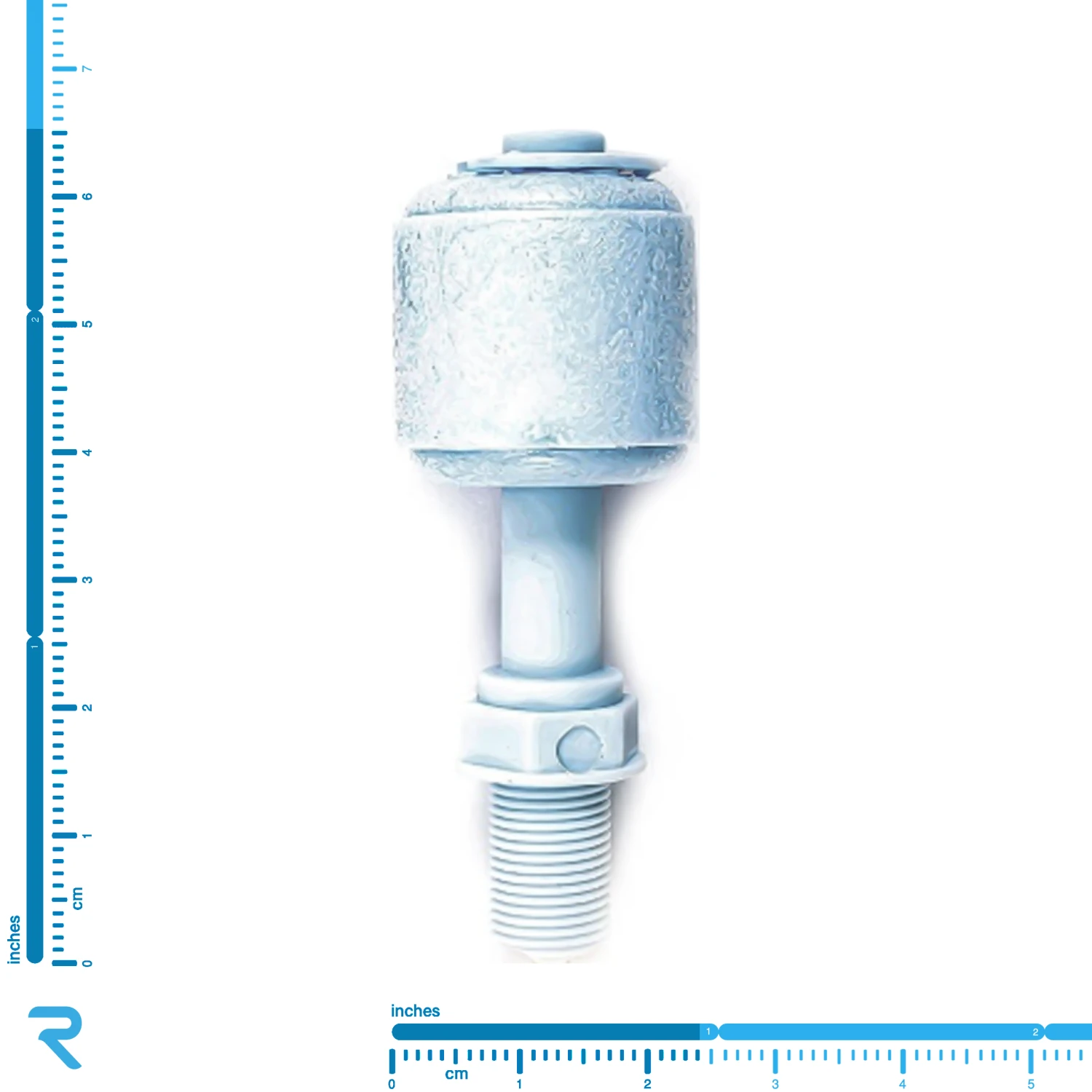

در تصویر زیر می‌توانید اجزای داخلی این سنسور را مشاهده نمایید:
