مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۳/۸۲ گرم |
| گاز هدف | NH3 |
| پارت نامبر | MQ-137 |
| حداقل ولتاژ تست | 5 V |
| حداکثر ولتاژ تست | 5 V |
| ولتاژ هیتر | 5 V |
| حداکثر توان مصرفی | 800 mW |
| مقاومت هیتر | 31 Ω |
| تعداد پایه | 6 |
| طول پایه | 6.5 mm |
| قطر | 19 mm |
| ارتفاع | 17 mm |
| محدوده غلظت قابل تشخیص | 5~200 ppm |
| محدوده دمای کاری | -10~45 °C |
| نوع سنسور | گاز |
توضیحات محصول

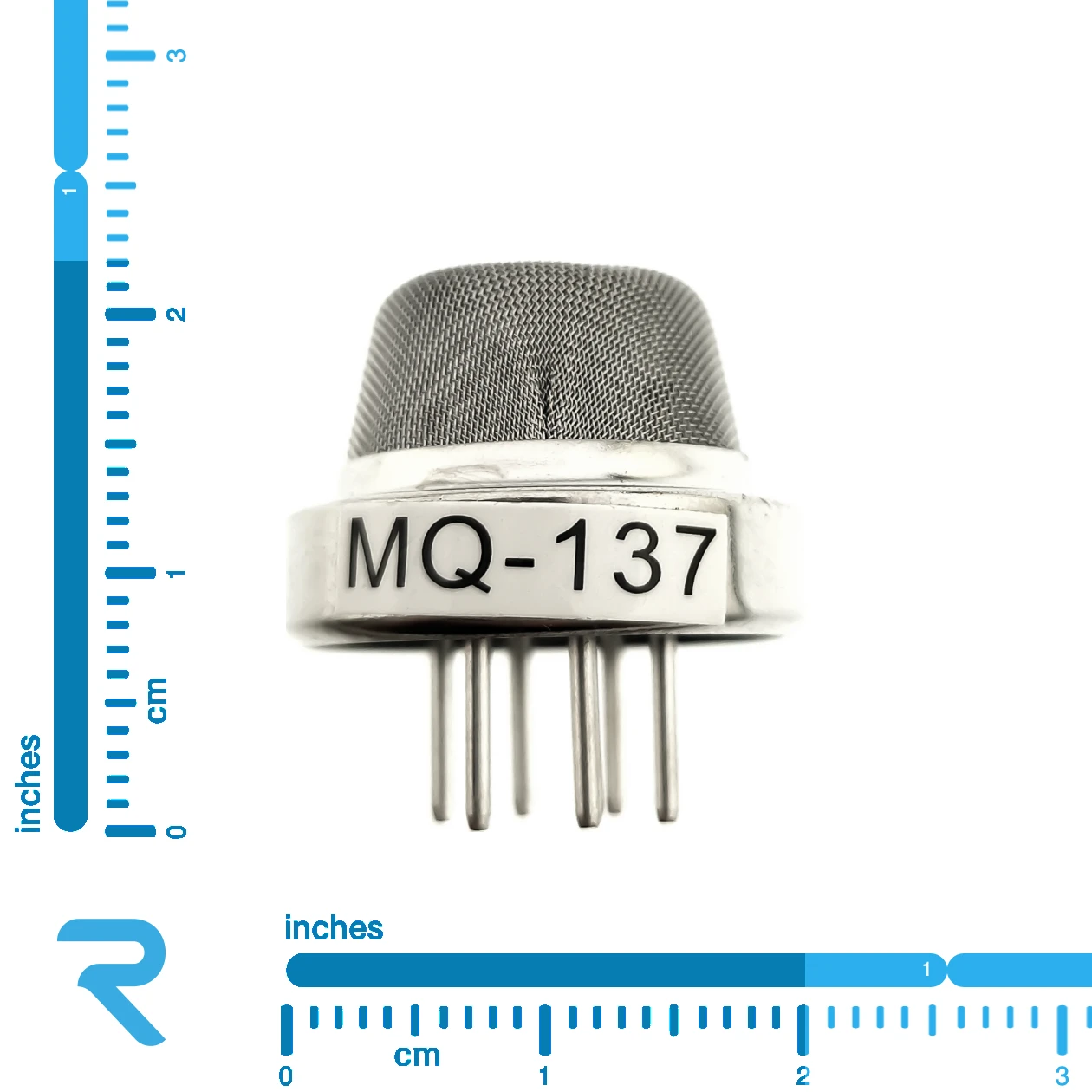

سنسور گاز آمونیاک MQ-137 یک سنسور شناسایی با سرعت و حساسیت و دقت بالا برای تشخیص گازهای حاوی آمونیاک است. این سنسور از یک لوله سرامیکی، یک لایه حساس، الکترود اندازه گیری و هیتر(Heater) در یک پوسته متشکل از پلاستیک و توری استیل ضد زنگ تشکیل شده است. هنگامی که در محیط گازهای حاوی آمونیاک وجود داشته باشد، مقاومت این سنسورتغییر پیدا می‌کند. هنگامی که غلظت گاز افزایش پیدا می‌کند، مقاومت سنسور کاهش پیدا می‌کند و هنگامی که غلظت گاز کاهش می‌یابد، مقاومت سنسور افزایش می‌یابد. با توجه به تغییرات مقاومت سنسور، می‌توان با سنجش میزان تغییر جریان توسط یک مدار خارجی یا به وسیله یک میکروکنترلر، از این سنسور بهره برد. این سنسور قادر است غلظت گازهای حاوی آمونیاک در محدوده 5-200 ppm را تشخیص بدهد و در محدوده دمایی -10 الی 45 درجه سانتیگراد نیز مورد استفاده قرار بگیرد.
هنگامی که می‌خواهید مقدار حساسیت سنسور را تنظیم کنید، می‌توانید از یک مقاومت متغییر خارجی RL استفاده کنید. با توجه به اینکه مقدار RL نقش مهمی در عملکرد این محصول دارد، حتما باید این سنسور هنگام راه اندازی اولیه کالیبره شود. توصیه می‌شود عمل کالیبراسیون برای غلظت گاز محیط 10ppm NH3 و مقاومت بار (RL) تقریبا 47 KΩ تنظیم شود.
این سنسور گاز آمونیاک دارای دو مقدار VC و VH می‌باشد. پارامتر VH برای تغذیه هیتر داخلی و پارامتر VC برای تغذیه RL به کار می‌رود. از آنجایی که مقدار راه اندازی هردو پارامتر یکسان هستند، می‌توان از یک منبع 5 ولتی DC یا AC برای راه اندازی این سنسور استفاده نمود. با توجه به وجود هیتر داخلی، این سنسور به ولتاژ دقیقی نیاز دارد، بنابراین ولتاژ ورودی نباید بیشتر یا کمتر از 5 ولت شود.
با توجه به داشتن عمر طولانی، این سنسور تشخیص گاز آمونیاک گزینه مناسبی برای ساخت آلارم شناسایی گاز در محیط های اداری و خانه ها و سنسور تشخیص گاز قابل حمل می‌باشد.
توجه:
قرار دادن محصول در محیط های حاوی گاز سیلیسیم، گازهای خورنده مانند CL2، فلزات قلیایی و قرار دادن محصول در آب باعث آسیب و صدمه به آن خواهد شد. همچنین در هنگام راه اندازی به پایه های آن دقت کنید، اتصال اشتباه پایه ها باعث خرابی سنسورخواهد شد.
