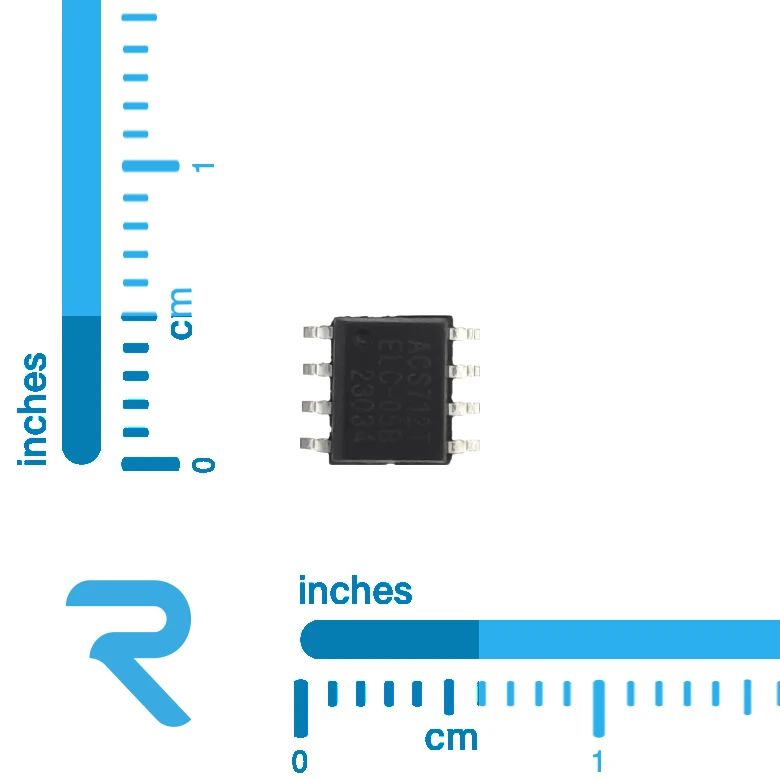

سنسور جریان ACS712TELC 05B

اشتراک‌گذاری
شناسه 0412001
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
فروشگاه این کالا را با حداقل سفارش عدد موجود دارد.
ارسال از روبوایکیو ۳ روز کاری دیگر سلامت ظاهری کالا
۱,۰۲۰,۰۰۰
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۰/۰۸ گرم
ولتاژ تغذیه 5 V
جریان خروجی 3 mA
جریان ورودی 5 A
عرض 3.9 mm
ارتفاع 1.5 mm
پهنای باند 80 kHz
طول 5 mm
محدوده دمای کاری -40~85 °C

توضیحات محصول

توضیحات: آی سی های سری ACS712 سنسور جریان اثرهال و از محصولات شرکت Allegro هستند. از این سنسورها میتوان برای اندازه گیری جریانهای AC و DC در صنعت، خودرو و سیستمهای ارتباطی و دیگر تجهیزات الکترونیک استفاده کرد. طراحی این قطعه SMD بگونه ای است که مهندسین و طراحان سیستمهای الکترونیک به راحتی میتوانند از آن در سیستمها و تولیدات خود بهره گیرند. از عمده کاربردهای این سنسور میتوان به کنترل موتور، منابع تغذیه سوئیچینگ و سیستمهای محافظ در برابر اضافه جریان اشاره کرد.

این قطعه شامل یک مدار اثر هال دقیق با آفست پایین و یک مسیر جریان از جنس مس با خلوص بالاست. مسیر جریان بگونه ای طراحی شده که از نزدیک چیپ اثر هال عبور میکند. عبور جریان از مسیر هادی مس میدانی مغناطیسی تولید میکند که بوسیله سنسور اثر هال مجتمع شده دریافت و به ولتاژی متناسب با شدت میدان تبدیل میشود. دقت این سنسور بواسطه نزدیکی سیگنال مغناطیس با مبدل اثر هال بهینه شده است. با عبور جریان و ایجاد میدان مغناطیسی ولتاژی متناسب با جریان عبوری توسط آی سی اثر هال ایجاد میشود. بخش اثر هال این سنسور که با استفاده از تکنولوژی BiCMOS ساخته شده، آفست کمی دارد و با قابلیت برش سیگنال یا chopping پایدار شده است. ضخامت مسیر جریان در این سنسور بگونه ای است که میتواند تا 5 برابر جریان نامی سنسور را تحمل کند. مقاومت الکتریکی مسیر جریان تنها 1.2 میلی اهم است که نتیجتا توان تلفاتی ناچیزی خوهد داشت. مسیر عبور جریان نیز از لحاظ الکتریکی از قسمت الکترونیک سنسور ایزوله است. این سنسور در قالب SOIC با 8 پایه تولید و عرضه شده است.

مشخصات و مزایا: مسیر سیگنال آنالوگ با نویز پذیری پایین

قابلیت تنظیم پهنای باند از طریق پین Filter زمان پاسخ 5 میکروثانیه به جریان ورودی لحظه ای پهنای باند 50 کیلوهرتز خطای کلی 1.5 درصد در دمای ◦TA=25 مقاومت 1.2 میلی اهم برای مسیر جریان حداقل ایزولاسیون ولتاژ 2.1 کیلو ولت بین پینهای 1 تا 4 و پینهای 5 تا 8 ابعاد کوچک در قالب SOIC با 8 پایه ولتاژ تغذیه 5 ولت حساسیت 66 تا 185میلی ولت به ازاء هر آمپر ایجاد ولتاژ خروجی متناسب با جریانهای AC و DC دقت کالیبره شده توسط کارخانه خروجی با پایداری بالا هیسترزیس مغناطیسی نزدیک به صفر خروجی سنسور متناسب ولتاژ تغذیه

  • navid abedi
    ۶ سال پیش

    سلام.نهایت جریانی که من نیاز دارم اندازه گیری کنم 500میلی امپر هست
    1-ایا این سنسور این دقتو داره؟
    2-ایا نیاز هست تا در خروجی از تقویت کننده استفاده کنم؟
    3-سنسور بهتری مناسب کاره من در نظر دارین؟
    بسیار ممنونم




  • مسئول فنی
    کارشناس فنی
    ۶ سال پیش

    برای بررسی دقت مورد نظر بهتر هست به دیتاشیت قطعه مراجعه کنید، در مورد اندازه گیری جریان به صورت دقیق تر هم ترانس های CT پیشنهاد می شود.




  • فرشاد فاضل پور
    ۹ سال پیش

    سلام

    میشه بگید تا چه جریانی میتونه کار کنه ؟




  • کاربر عادی
    ۹ سال پیش

    برای اندازه گیری جریان تا 5+/- آمپر مناسب است.
