ماژول ضبط و پخش صدا ISD1820

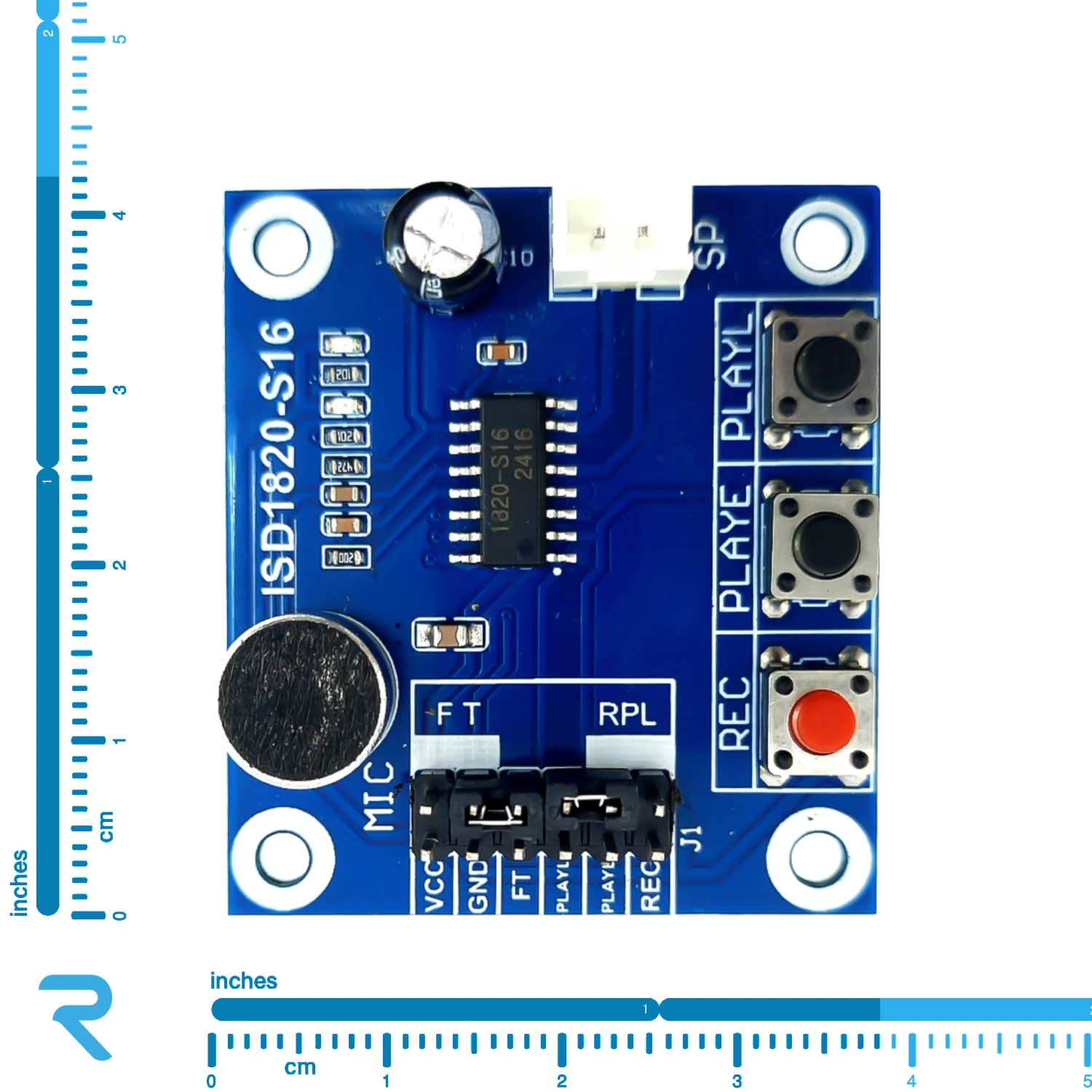

ماژول ضبط و پخش صدا ISD1820 یک ماژول کوچک و مبتنی بر تراشه ISD1820 است. این تراشه یکی از بهترین تراشه های ضبط و پخش صداست. ماژول ISD1820 می‌تواند صدا را با کیفیت بالا و به مدت 8 تا 20 ثانیه ذخیره کند. این ماژول ضبط و پخش صدا دارای یک حافظه فلش است که به طور معمول می‌تواند صدا را تا 100 سال نگه دارد و تا 100000 مرتبه قابلیت ضبط و پاک کردن صدا را دارد.  استفاده از این ماژول بسیار ساده است، به طوری که شما می‌توانید به راحتی و با استفاده ار کلیدهای فشاری روی برد عملیات ضبط و پخش صدا را انجام دهید. به علاوه در پروژه های پیشرفته که نیاز است صدایی ضبط یا پخش شود، به کمک میکروکنترلرهایی مانند آردوینو، STM32 و ...  می‌توان از این ماژول استفاده کرد.  همراه با ماژول، یک بلندگوی 8 اهم با توان 0.5 وات نیز ارائه می‌شود و از آنجا که این ماژول دارای تقویت کننده داخلی برای بلندگوی 8 اهم است می‌توانید بدون نیاز به تقویت کننده خارجی برای پخش صدای ضبط شده این بلندگو را به ماژول متصل کنید. برای اتصال بلندگوهای قدرتمندتر به ماژول می‌توانید از آی سی های تقویت کننده مانند D2322، D2283، LM386 و ...  استفاده کنید. تغذیه این ماژول 3.3 ولت است و زمانی که عملیات ضبط و پخش انجام نمی‌شود، به طور خودکار به حالت standby می‌رود.  تنها با تغییر یک مقاومت روی برد، می‌توان مدت زمان ضبط صدا را از 8 تا 20 ثانیه طبق جدول ارائه شده، تغییر داد. مقاومت ROSC با نام مقاومت R4 روی برد قرار داده شده است. به صورت پیش فرض، این مقاومت برابر با 100 کیلو اهم و مدت زمان ضبط 10 ثانیه است.

نحوه عملکرد ماژول ضبط و پخش صدا ISD1820:

سه دکمه فشاری روی ماژول ضبط و پخش صدا ISD1820 قرار دارد که دکمه REC برای ضبط صدا و دکمه های PLAYL و PLAYE برای پخش صدای ضبط شده به کار می‌روند. با فشردن دکمه REC ضبط صدا آغاز می‌شود و لازم است که در طول عملیات ضبط این دکمه High باقی بماند. دکمه REC نسبت به هر کدام از دکمه های PLAYE و PLAYL اولویت دارد. به این معنا که اگر ماژول در حالت پخش صدای ضبط شده باشد، با فشردن دکمه REC عملیات پخش متوقف و ضبط صدا آغاز می‌شود. ماژول با Low شدن دکمه REC به صورت خودکار به حالت standby می‌رود.  برای پخش صدا دو حالت وجود دارد: Edge-Activated: با فشردن دکمه PLAYE صدای ضبط شده تا انتها پخش می‌شود و Low شدن این دکمه، پخش صدا را متوقف نمی‌کند.  Level-Activated: با فشردن دکمه PLAYL صدای ضبط شده شروع به پخش می‌کند و با رها کردن دکمه و Low شدن آن پخش صدا متوقف می‌شود.  دو جامپر FT و P-E دو قابلیت را به ماژول اضافه می‌کنند. با قرار دادن جامپر FT صدای دریافت شده از میکروفن مستقیما از بلندگو شنیده می‌شود و با قرار دادن جامپر P-E صدای ضبط شده روی ماژول به طور پیوسته از بلندگو پخش می‌شود.

مشخصات فنی:

• مدت زمان ضبط صدا: 8 تا 20 ثانیه
• قابلیت استفاده به صورت دستی با دکمه های فشاری روی ماژول و با میکروکنترلر.
• قابلیت تنظیم مدت زمان ضبط صدا تنها با تغییر یک مقاومت روی برد.
• قابلیت اتصال به بلندگوی 8 اهم 0.5 وات بدون نیاز به تقویت کننده خارجی.
• قابلیت اتصال مستقیم میکروفن به بلندگو با جامپر.
• قابلیت پخش صدای ضبط شده به صورت پیوسته.
• ابعاد: 42mmx38mmx10mm
