نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ۷۰+ عدد | ویژگیها | ||
---|---|---|---|---|---|---|
روبوایکیو | 0 | 878,000 | 861,000 | 840,000 | سلامت ظاهری و فنی کالا | |
ماژول شاپ | 3 | 1,020,000 | 975,000 | 954,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
ردرونیک | 2 | 1,280,000 | 980,000 | 980,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
رهام | 3 | 923,000 | 877,000 | 875,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
نام فروشنده چینی | ۱+ عدد | ۵+ عدد | ۷۰+ عدد | ویژگیها | ||
---|---|---|---|---|---|---|
لونگ دین (龙店) - پرداخت 100 درصد | 30 | - | - | 773,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر | |
لونگ دین (龙店) - پیش پرداخت 50 درصد | 30 | - | - | 805,700 | سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر |
مستندات فنی
عنوان | مقدار |
---|---|
درایور | دانلود |
دیتاشیت | دانلود |
وزن | ۷/۷۵ گرم |
طول | 41 mm |
عرض | 14 mm |
تراشه | CP2102 |
محدوده ولتاژ تغذیه | 5~3.3 V |
محدوده دمای کاری | -40~85 °C |
توضیحات محصول

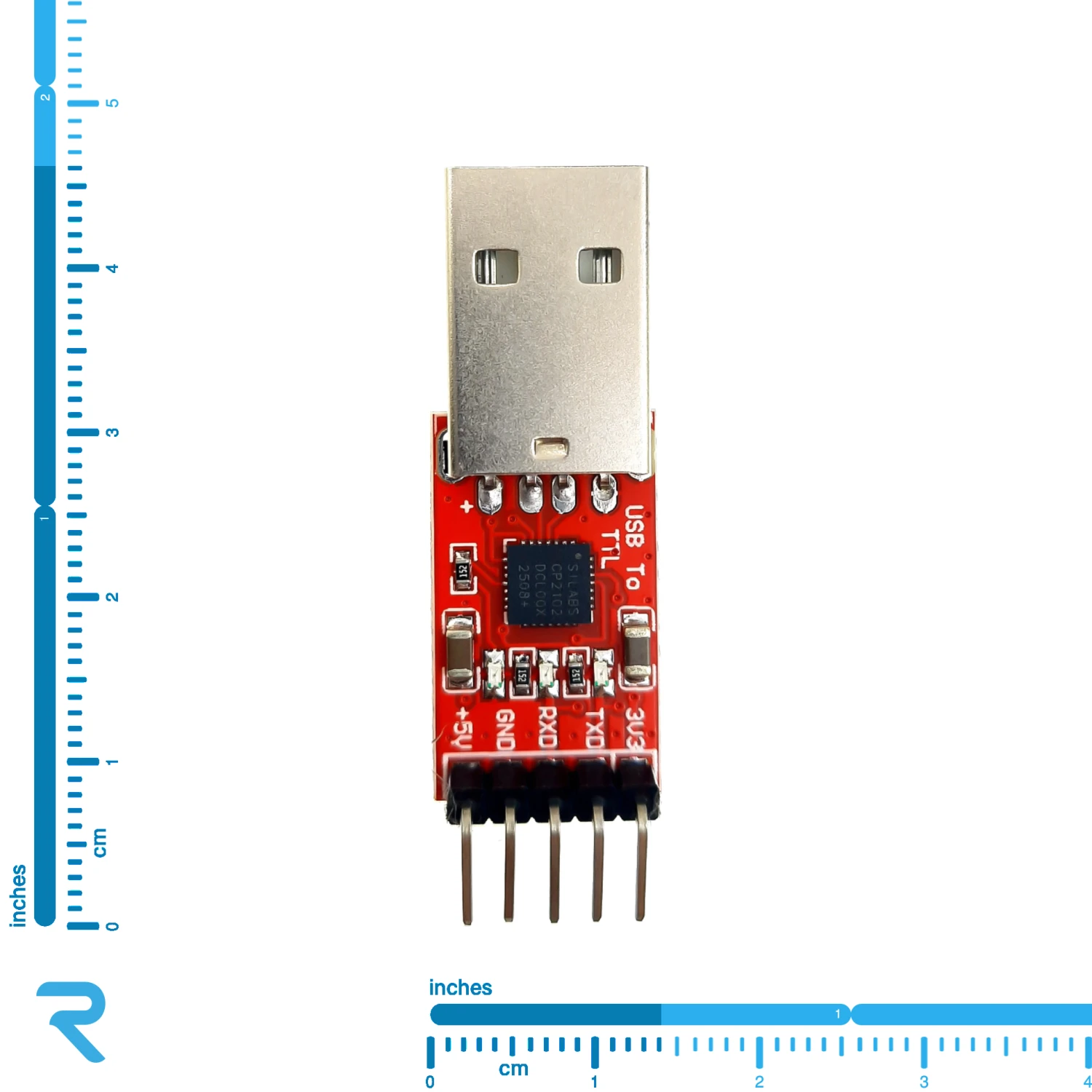

ماژول مبدل USB به سریال TTL تراشه CP2102، به عنوان یک واسط جهت تسهیل در ارتباط و تبادل داده بین رایانه و دستگاههای الکترونیکی استفاده میشود و عملکرد یک پورت سریال را برای رایانه شما فراهم میکند. این ماژول یک ابزار کوچک و عالی برای سیستمهایی است که نیاز به ارتباط سریال با کامپیوتر دارند. با اتصال ماژول مبدل USB به TTL، به گذرگاه USB، به عنوان یک پورت COM استاندارد ظاهر میشود و امکان ارتباط با دستگاههای سریال را فراهم میکند. این ماژول از نرخ باود 300 تا 1 مگابیت بر ثانیه پشتیبانی میکند. ماژول مبدل USB به سریال TTL تراشه CP2102، دارای سطح ولتاژ منطقی 3.3 ولت بوده و دو خروجی ولتاژ 3.3 ولت و 5 ولت دارد. از این رو، می توانید انواع ماژولها و دستگاههای الکترونیکی با سطح ولتاژ 3.3 ولت یا 5 ولت را بدون نگرانی از تضاد سطوح ولتاژ، به این ماژول مبدل متصل کنید.
این ماژول مبدل مبتنی بر تراشه CP2102 می باشد و معمولاً در مواردی استفاده میشود که میکروکنترلرهایی مانند Arduino، Raspberry Pi، PIC و سایر میکروکنترلرها نیاز به ارتباط با کامپیوتر از طریق ارتباط سریال دارند. یکی از ویژگیهای برجسته CP2102 این است که برای تولید سیگنالهای زمان بندی و ساختار داده، به هیچ گونه نوسانگر خارجی مستقل نیاز ندارد. علاوه بر این، CP2102 از تنظیمکننده ولتاژ داخلی استفاده میکند تا به طور خودکار و بدون نیاز به تنظیمات خاصی (مانند استفاده از مقاومت Pull-up/Pull-down)، سطح مناسب ولتاژ سیگنالهای خروجی را تضمین کند. همچنین، از یک EEPROM داخلی برنامهریزی مجدد برای ذخیره تنظیمات و توضیحات دستگاه استفاده میکند. این EEPROM به طور پیش فرض، شناسه دستگاه و سایر اطلاعات مربوط به تنظیمات درونی CP2102 را ذخیره میکند. CP2102 دارای نرمافزار درایور برای سیستم عاملهای مختلف است و به همین دلیل قابل استفاده در ویندوز، لینوکس و macOS میباشد.
مبدل USB به سریال با تراشه CP2102، دارای 5 پایه می باشد که در ادامه به شرح هر یک می پردازیم:
- 3V3: این پایه ولتاژ 3.3 ولت را ارائه می دهد. از این پایه می توانید برای اتصال انواع ماژول ها و میکروکنترلرهایی که به ولتاژ 3.3 ولت نیاز دارند، استفاده کنید.
- TXD: این پایه برای ارسال داده از ماژول به میکروکنترلر و سایر دستگاههای الکترونیکی از طریق ارتباط سریال استفاده می شود.
- RXD: این پایه برای دریافت داده از میکروکنترلر و سایر دستگاههای الکترونیکی دیگر به ماژول از طریق ارتباط سریال استفاده می شود.
- GND: این پایه به عنوان نقطه مرجع برای اتصال الکتریکی و تامین ولتاژ مشترک ماژول و میکروکنترلر یا دستگاه دیگری که با آن ارتباط برقرار می کنید، عمل می کند. شما باید این پایه را به پایه زمین مشترک برق خود وصل کنید تا سیستم به درستی کار کند.
- 5V: این پایه ولتاژ 5 ولت را ارائه می دهد. از این پایه می توانید برای اتصال انواع ماژول ها و میکروکنترلرهایی که به ولتاژ 5 ولت نیاز دارند، استفاده کنید.
