ماژول راه انداز GSM چهار باند SIM800L

اشتراک‌گذاری
شناسه 0503111
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
1,890,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۵+ عدد ویژگی‌ها
روبوایکیو 0 2,370,000 2,350,000 سلامت ظاهری و فنی کالا
فروغ الکترونیک 3 7,340,000 7,320,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکترو پردازش 1 2,350,000 2,310,000 سلامت ظاهری کالا
غزل الکترونیک 3 2,090,000 2,070,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
ارمغان الکترونیک 3 2,080,000 2,050,000 گارانتی ندارد
شهباز تجارت 3 1,890,000 1,850,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۵/۰۴ گرم

توضیحات محصول

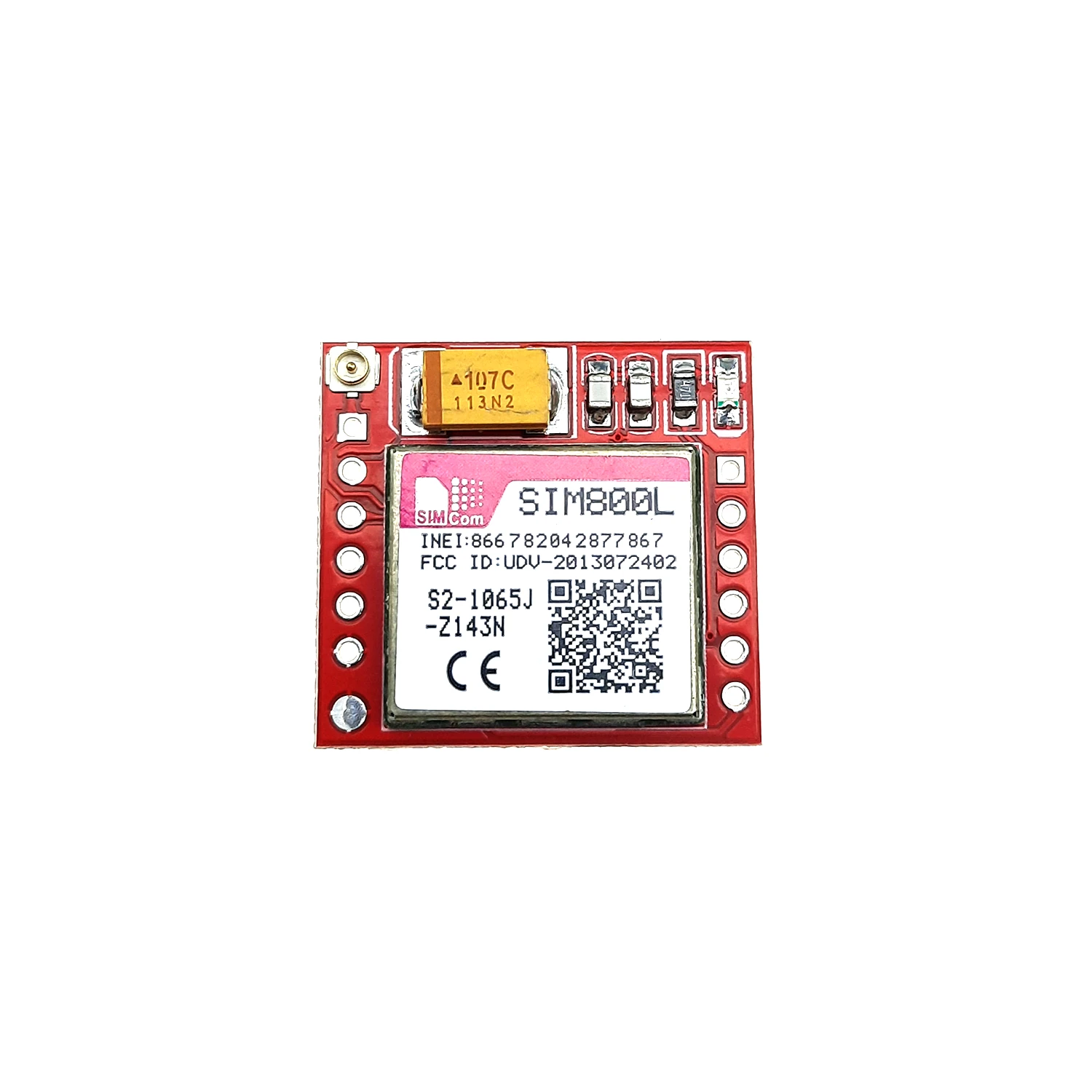

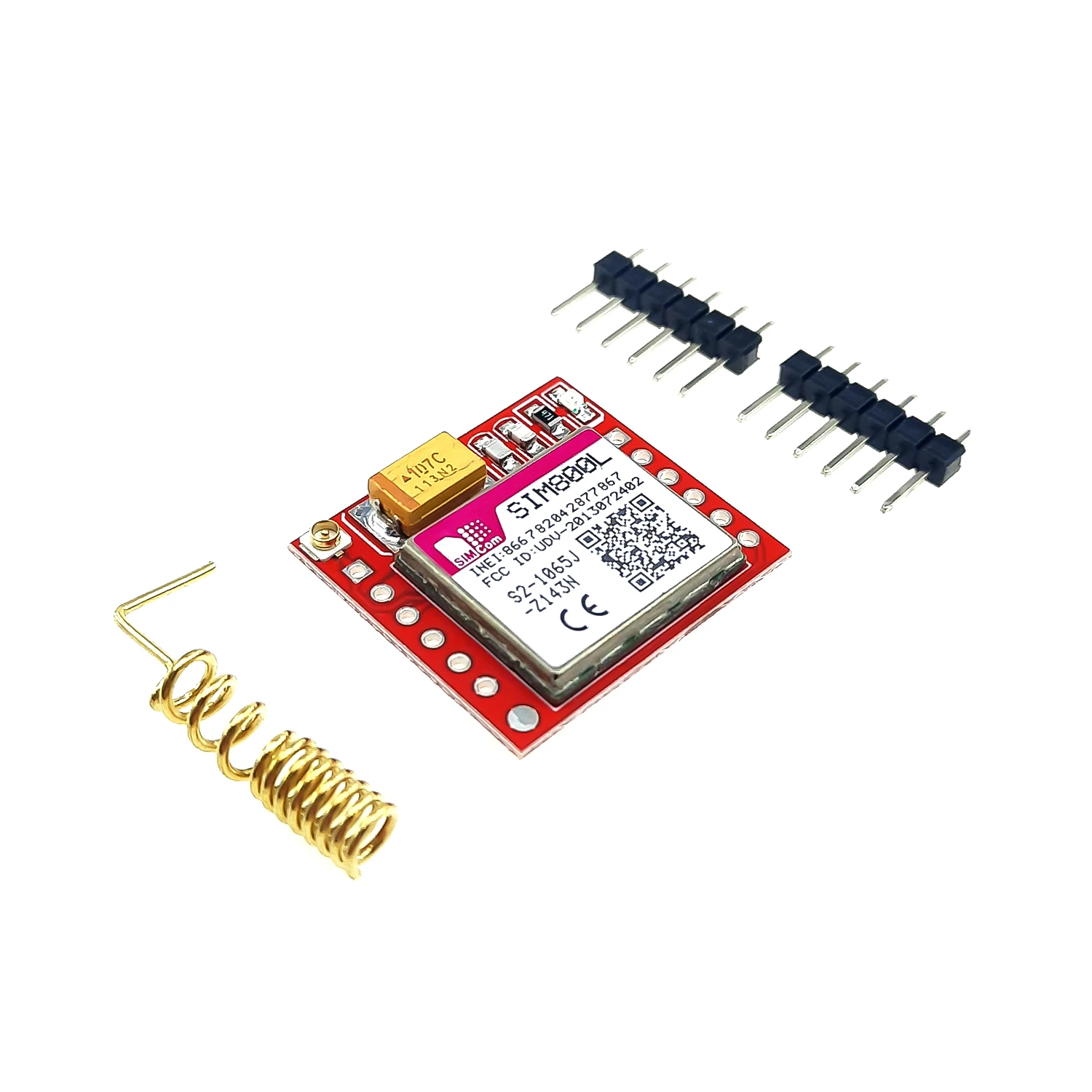

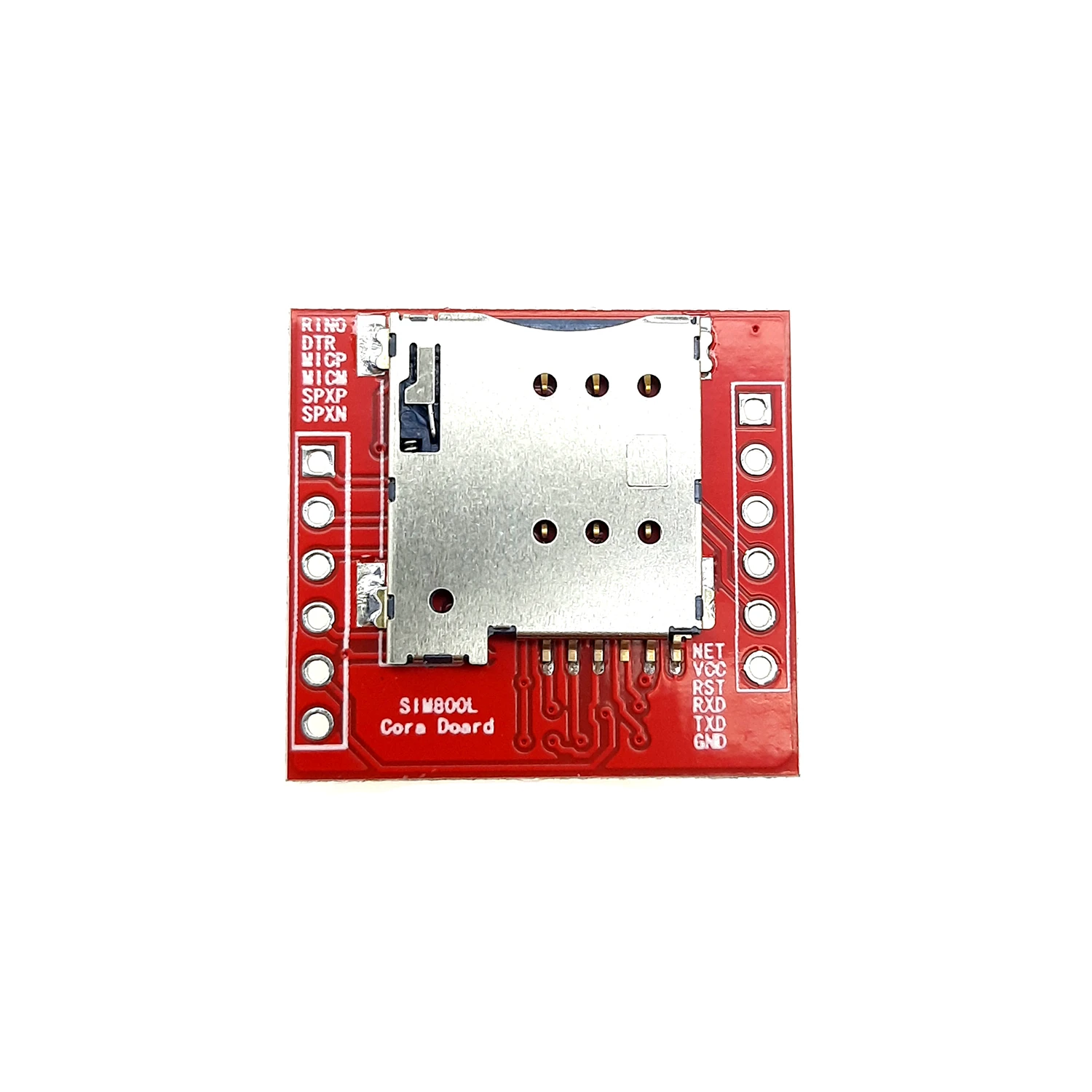

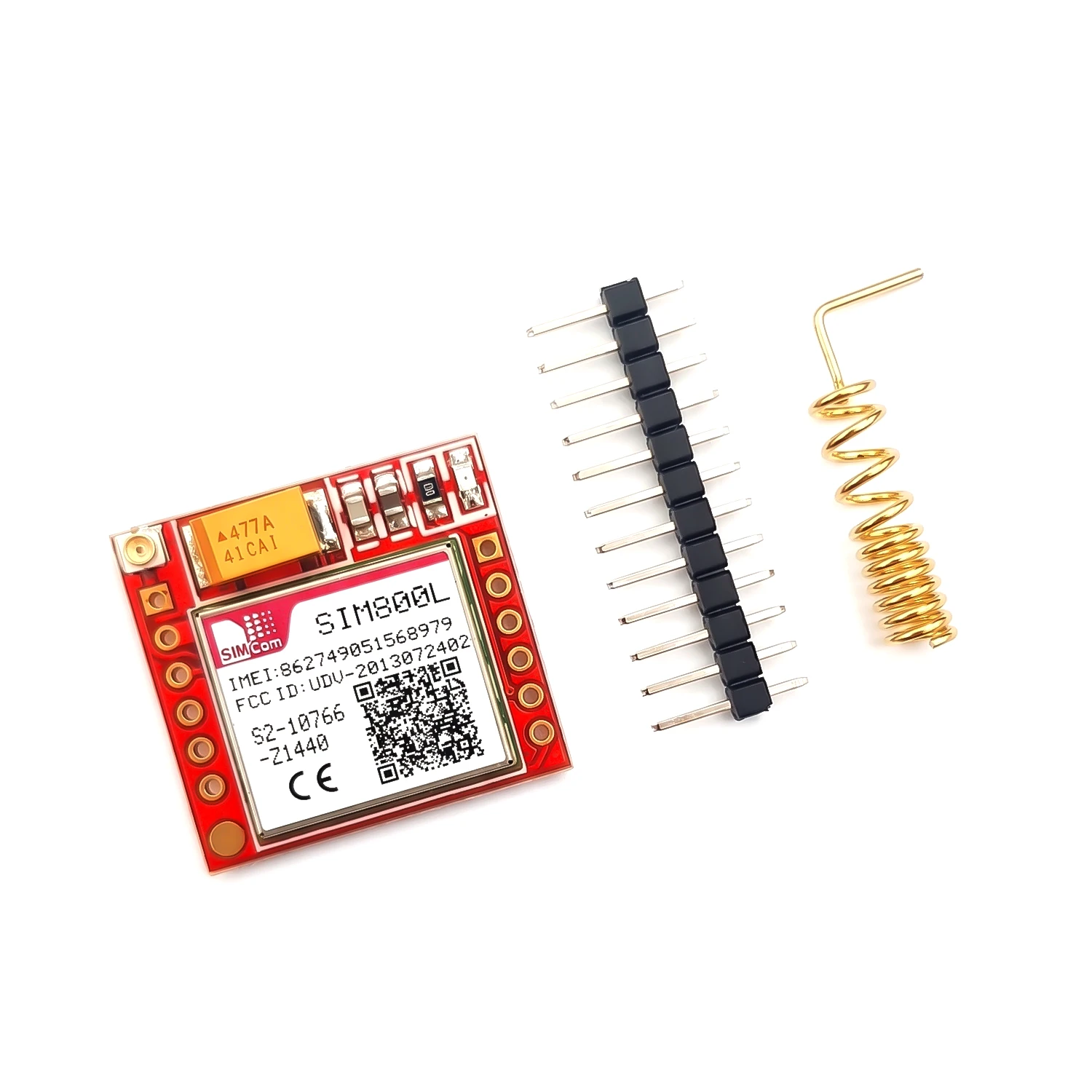

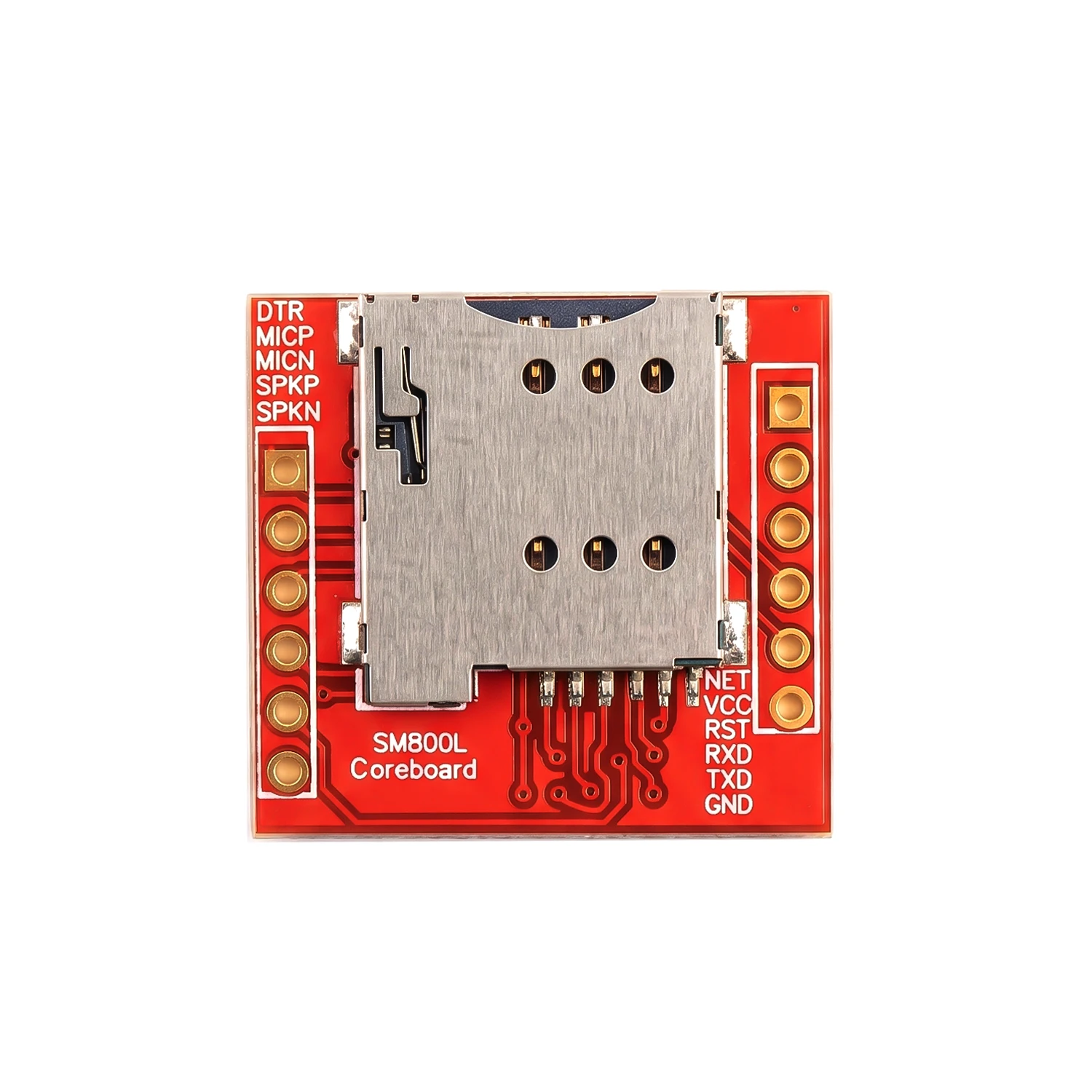

ماژول راه انداز GSM چهار باند SIM800L، یک برد راه انداز با قابلیت GPRS، GSM و SMS است که در پروژه‌های IOT (اینترنت اشیا) کاربردی بسیاری دارد. شما می‌توانید از این ماژول برای هر کاری که یک تلفن همراه معمولی انجام می‌دهد از قبیل ارسال و دریافت SMS (پیام متنی)، برقراری یا دریافت تماس تلفنی با استفاده از بلندگوی خارجی 8 اهمی و میکروفون الکترودی، اتصال به اینترنت از طریق TCP/IP، GPRS،HTTP، دریافت و پخش ایستگاه‌های رادیو FM و.. استفاده کنید. این ماژول از شبکه چهار بانده GSM/GPRS پشتیبانی می‌کند به این معنی که تقریبا در هر نقطه از جهان کار می‌کند. بر روی این برد راه انداز، یک تراشه تلفن همراه SIM800L GSM از Simcom قرار داده شده‌است. ابعاد کوچک این ماژول آن را به گزینه مناسبی برای استفاده در پروژه‌های کم حجم تبدیل می‌کند. پین‌های این ماژول از نوع پین هدرهای 0.1 اینچ است که امکان استفاده روی بردبورد را فراهم می‌کند. برای اتصال ماژول SIM800L به شبکه، از یک آنتن حلزونی لحیم شده به پین NET روی برد استفاده می‌شود. اگر بخواهید آنتن را دور از ماژول قرار دهید می‌توانید از اتصال کانکتور U.FL استفاده کنید. یک سوکت سیم‌کارت در پشت ماژول قرار دارد که با یک سیم کارت میکرو به‌صورت کاملا مطلوب کار می‌کند. برخلاف بقیه ماژول ها، این ماژول، رگولاتور ولتاژ ندارد و باید به یک منبع ولتاژ خارجی 3.4 تا 4.4 ولت وصل شود و جریان 2 آمپر را تامین کند، در غیر این صورت، ماژول خاموش می‌ماند. برای تامین تغذیه ماژول می‌توان از باتری لیتیوم پلیمر یا یک مبدل باک استفاده کرد. توجه شود که استفاده از ولتاژ 5 ولت ممکن است به ماژول آسیب برساند.

مشخصات فنی ماژول راه انداز GSM چهار باند SIM800L:

  • ولتاژ کاری: 3.4 تا 4.4 ولت
  • نوع رابط: UART
  • نرخ ارسال داده: از 1200 تا 115200 bps
  • پشتیبانی از چهار باند: PCS1900، GSM850، EGSM900، DCS1800
  • جریان حالت خاموش: 60 میکروآمپر
  •  جریان 1mA: sleep mood
  •  جریان 18mA :stand by
  • جریان 199mA :GSM850
  • جریان 216mA :EGSM900
  • جریان حالت تماس: 146 میلی‌آمپر
  • جریان 131mA :PCS1900
  • جریان 453mA :GPRS
  • جریان در حالت انتقال داده: حداقل 2 آمپر

معرفی پایه های ماژول راه انداز GSM چهار باند SIM800L معرفی بخش‌های سخت افزاری ماژول sim800l معرفی بخش های سخت افزاری پشت ماژول طریقه اتصال ماژول به برد آردوینو و باتری
