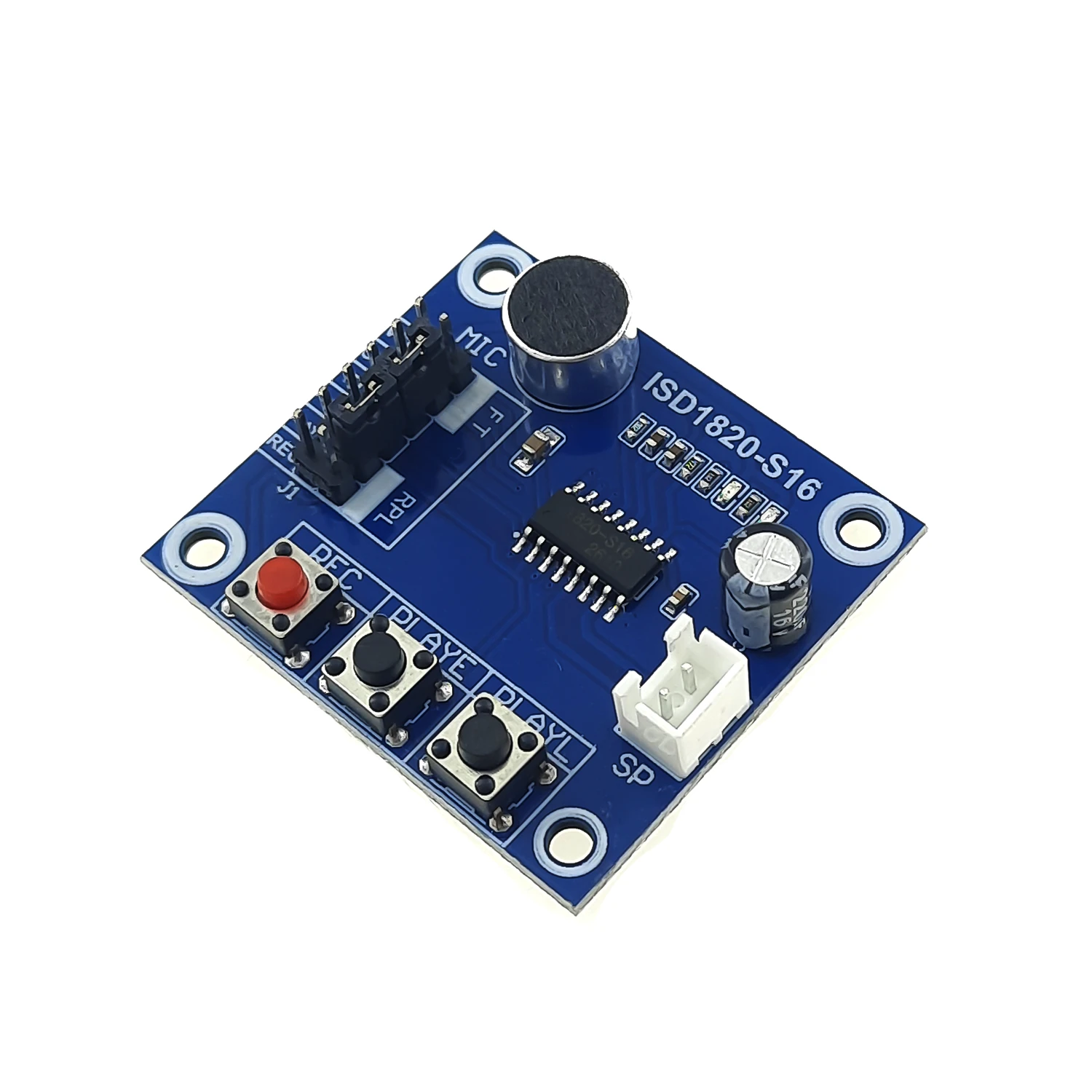

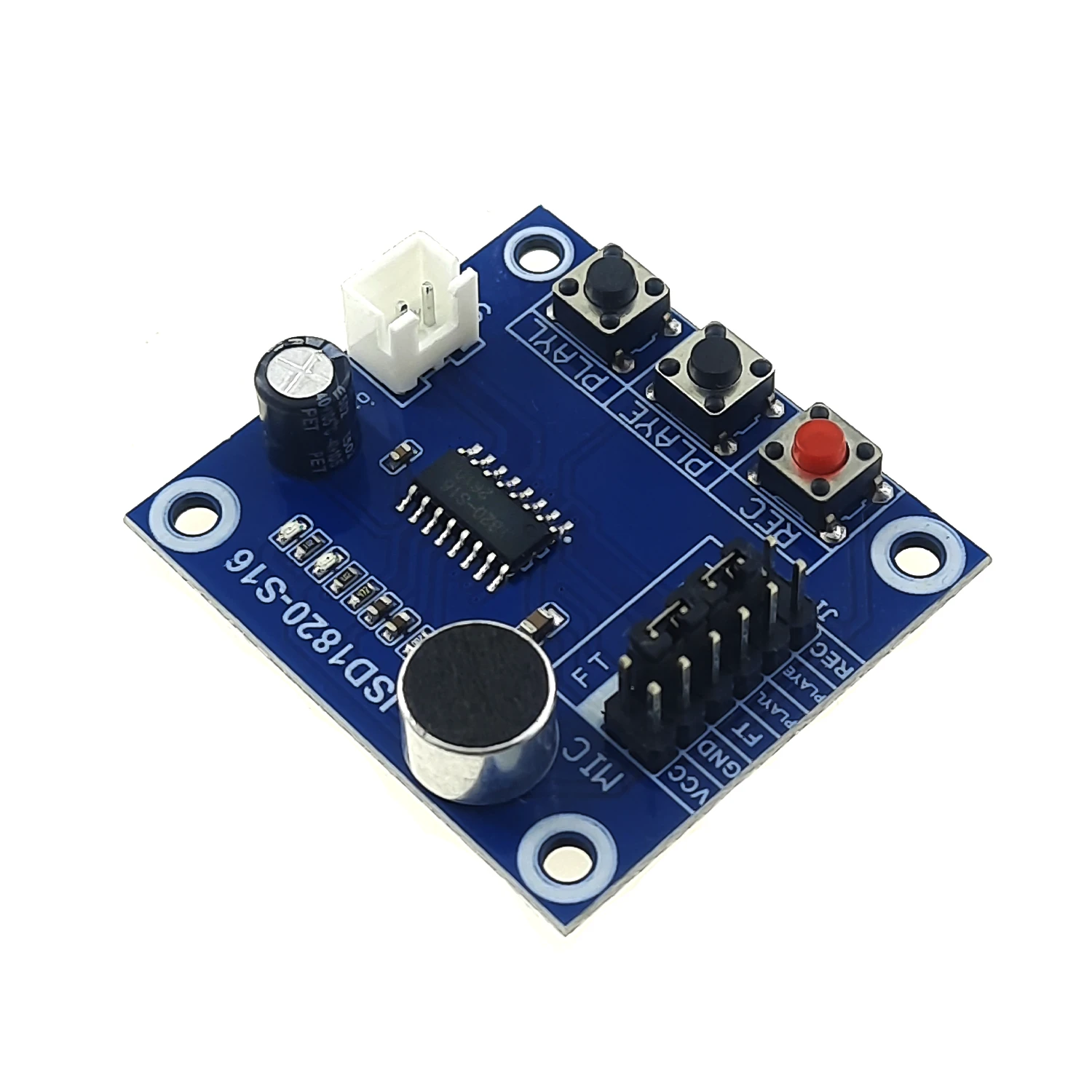

ماژول ضبط و پخش صدا ISD1820 بدون بلندگو

توضیحات:

ماژول ضبط و پخش صدا ISD1820 یک ماژول کوچک و مبتنی بر تراشه ISD1820 است. این تراشه یکی از بهترین تراشه های ضبط و پخش صداست. ماژول ISD1820 می‌تواند صدا را با کیفیت بالا و به مدت 8 تا 20 ثانیه ذخیره کند. این ماژول ضبط و پخش صدا دارای یک حافظه فلش است که به طور معمول می‌تواند صدا را تا 100 سال نگه دارد و تا 100000 مرتبه قابلیت ضبط و پاک کردن صدا را دارد.
استفاده از این ماژول بسیار ساده است، به طوری که شما می‌توانید به راحتی و با استفاده ار کلیدهای فشاری روی برد عملیات ضبط و پخش صدا را انجام دهید. به علاوه در پروژه های پیشرفته که نیاز است صدایی ضبط یا پخش شود، به کمک میکروکنترلرهایی مانند آردوینو، STM32 و ...  می‌توان از این ماژول استفاده کرد.
از آنجا که این ماژول دارای تقویت کننده داخلی برای بلندگوی 8 اهم است می‌توانید بدون نیاز به تقویت کننده خارجی برای پخش صدای ضبط شده یک بلندگوی 8 اهم با توان 0.5 وات را به ماژول متصل کنید. برای اتصال بلندگوهای قدرتمندتر به ماژول می‌توانید از آی سی های تقویت کننده مانند D2322، D2283، LM386 و ...  استفاده کنید. تغذیه این ماژول 3.3 ولت است و زمانی که عملیات ضبط و پخش انجام نمی‌شود، به طور خودکار به حالت standby می‌رود.
تنها با تغییر یک مقاومت روی برد، می‌توان مدت زمان ضبط صدا را از 8 تا 20 ثانیه طبق جدول ارائه شده، تغییر داد. مقاومت ROSC با نام مقاومت R4 روی برد قرار داده شده است. به صورت پیش فرض، این مقاومت برابر با 100 کیلو اهم و مدت زمان ضبط 10 ثانیه است.

نحوه عملکرد ماژول ضبط و پخش صدا ISD1820 :

سه دکمه فشاری روی ماژول ضبط و پخش صدا ISD1820 قرار دارد که دکمه REC برای ضبط صدا و دکمه های PLAYL و PLAYE برای پخش صدای ضبط شده به کار می‌روند. با فشردن دکمه REC ضبط صدا آغاز می‌شود و لازم است که در طول عملیات ضبط این دکمه High باقی بماند. دکمه REC نسبت به هر کدام از دکمه های PLAYE و PLAYL اولویت دارد. به این معنا که اگر ماژول در حالت پخش صدای ضبط شده باشد، با فشردن دکمه REC عملیات پخش متوقف و ضبط صدا آغاز می‌شود. ماژول با Low شدن دکمه REC به صورت خودکار به حالت standby می‌رود.
برای پخش صدا دو حالت وجود دارد:
Edge-Activated: با فشردن دکمه PLAYE صدای ضبط شده تا انتها پخش می‌شود و Low شدن این دکمه، پخش صدا را متوقف نمی‌کند.
Level-Activated: با فشردن دکمه PLAYL صدای ضبط شده شروع به پخش می‌کند و با رها کردن دکمه و Low شدن آن پخش صدا متوقف می‌شود.
دو جامپر FT و P-E دو قابلیت را به ماژول اضافه می‌کنند. با قرار دادن جامپر FT صدای دریافت شده از میکروفن مستقیما از بلندگو شنیده می‌شود و با قرار دادن جامپر P-E صدای ضبط شده روی ماژول به طور پیوسته از بلندگو پخش می‌شود.

مشخصات فنی:

• مدت زمان ضبط صدا: 8 تا 20 ثانیه
• قابلیت استفاده به صورت دستی با دکمه های فشاری روی ماژول و با میکروکنترلر.
• قابلیت تنظیم مدت زمان ضبط صدا تنها با تغییر یک مقاومت روی برد.
• قابلیت اتصال به بلندگوی 8 اهم 0.5 وات بدون نیاز به تقویت کننده خارجی.
• قابلیت اتصال مستقیم میکروفن به بلندگو با جامپر.
• قابلیت پخش صدای ضبط شده به صورت پیوسته.

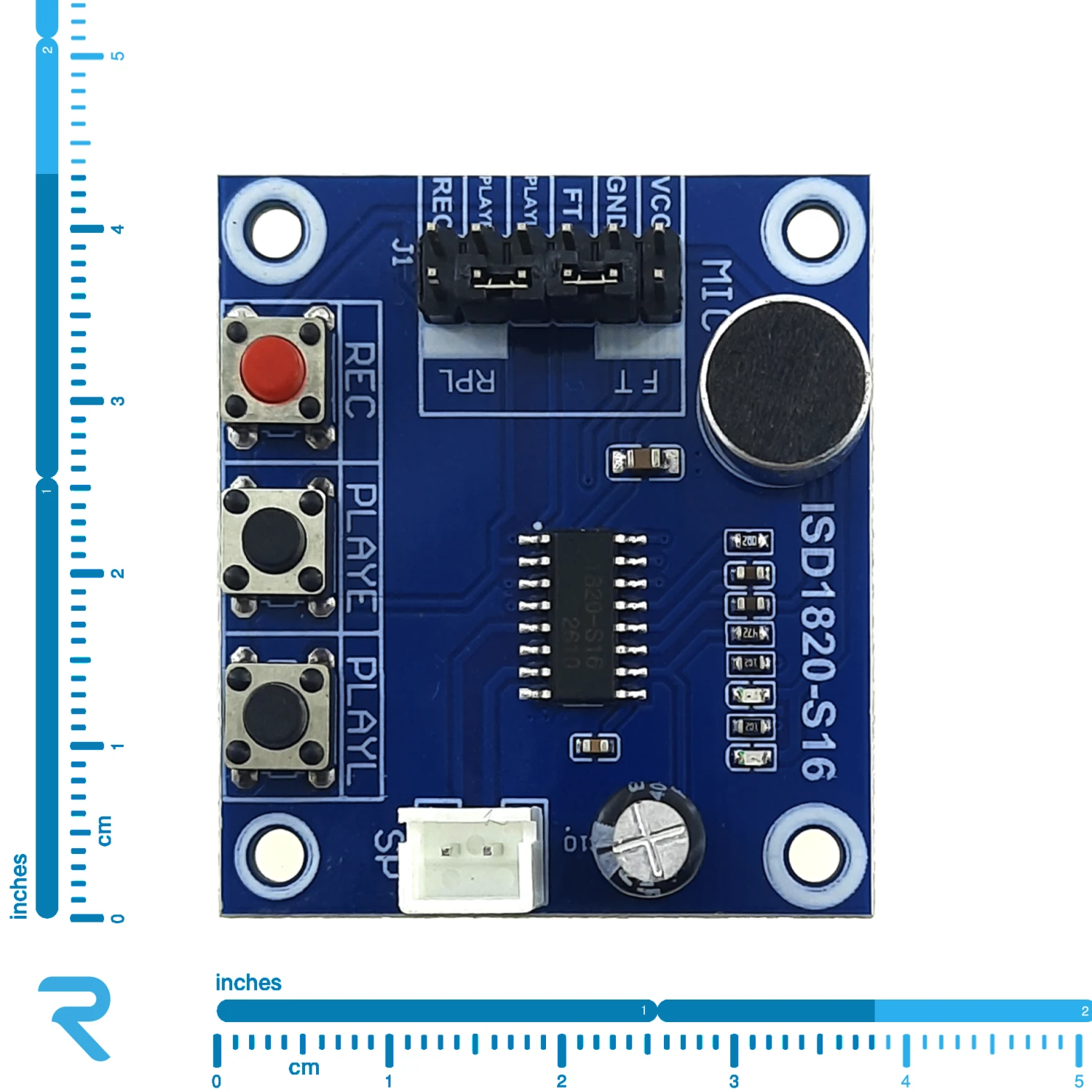

• ابعاد: 42mmx38mmx10mm
