ماژول آمپلی فایر 50 وات دو کانال مدل XY-C50L

اشتراک‌گذاری
شناسه 0503159
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
3,220,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ویژگی‌ها
روبوایکیو 0 4,100,000 سلامت ظاهری کالا
فروغ الکترونیک 4 3,430,000 سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر
رهام 3 3,540,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
سپنتا 3 3,220,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۶۵ گرم
مدل XY-C50L
طول 56 mm
عرض 50 mm
توان خروجی 50 W
تعداد کانال 2
نوع کلاس D
محدوده ولتاژ تغذیه 24~5 V
محدوده امپدانس بار 4~8 Ω

توضیحات محصول

ماژول آمپلی فایر 50 وات دو کانال مدل XY-C50L، یک تقویت کننده الکترونیکی مبتنی بر تراشه ی AP3050D است که می تواند قدرت سیگنال صدا را افزایش دهد و باعث تقویت، شفاف سازی و واضح تر شدن سیگنال شود. این ماژول برای بلندگو ها و فرستنده های بلوتوث بی سیم DIY و انواع تجهیزات صوتی ایده آل است. این ماژول مجهز به بلوتوث و دارای یک کانکتور USB و یک کانکتور AUX است که به عنوان ورودی می توانید از آن ها برای اتصال فلش، تلفن همراه و ... به این ماژول تقویت کننده استفاده کنید. همچنین دارای خروجی های ترمینال و AUX برای اتصال بلندگو، هدفون و ... می باشد. دامنه ولتاژ تغذیه این ماژول 5 الی 24 ولت است و از بلوتوث نسخه 5.0 پشتیبانی می کند. ولوم تعبیه شده روی این ماژول، امکان کنترل و قطع و وصل صدای خروجی را برای شما فراهم می کند. از جمله ویژگی های این ماژول می توان به حفاظت در برابر اتصال کوتاه، حفاظت در برابر ولتاژ بالا و پایین، حفاظت از اتصال معکوس و حفاظت در برابر گرمای بیش از حد اشاره کرد. برای اتصال بلندگو به این ماژول تقویت کننده صوتی، باید بلندگوهایی با امپدانس مطابق با مشخصات خروجی ماژول را انتخاب کنید که معمولا با بلندگوهای 4 و 8 اهمی سازگار می باشد. توان خروجی کانال های این ماژول به ازای ولتاژ تغذیه متفاوت و در امپدانس بلندگو 4 یا 8 اهمی، متفاوت است که در ادامه، توان های خروجی به همراه جزئیات در قالب یک عکس ذکر شده است. ماژول آمپلی فایر 50 وات دو کانال مدل XY-C50L، از تولید گرمای کمتری برخوردار است. بنابراین به هیت سینک کوچک تری احتیاج دارد. از این ماژول، برای کاربردهای مختلفی مانند سیستم های صوتی خانگی، سیستم صوتی خودرو، سیستم های پخش صوتی در رستوران ها و کافی‌شاپ ها و همچنین سیستم های صوتی پرسنلی استفاده می شود.

تراشه ی AP3050D، یک رگولاتور سوئیچینگ کاهنده (باک) از نوع کلاس D با دو کانال 50 وات است. در واقع آمپلی فایرها بر اساس نوع طراحی مدار و عملکردشان به کلاس های مختلفی تقسیم می شوند. به عنوان مثال آمپلی فایرهای کلاس A، B، C و AB تقویت کننده های خطی هستند. آمپلی فایرهای کلاس D تقویت کننده غیر خطی یا به اصطلاح سوئیچینگ است که سیگنال آنالوگ را به PWM تبدیل و آن را تقویت می کند و بدین ترتیب توان خروجی را افزایش می دهد. این نوع تقویت کننده نسبت به سایر کلاس های تقویت کننده، اتلاف توان کمتر و بازدهی بیش از 90 درصد در خروجی دارد. بدین ترتیب برای استفاده در سیستم های صوتی قابل حمل گزینه ی مناسبی است.

مشخصات فنی:

  • مدل: XY-C50L
  • تراشه: AP3050D
  • دامنه ولتاژ تغذیه: 5 الی 24 ولت
  • تعداد کانال خروجی: 2 عدد
  • توان هر کانال: 50 وات
  • امپدانس بلندگو: 4 و 8 اهم
  • پشتیبانی از بلوتوث نسخه 5.0
  • حفاظت در برابر اتصال کوتاه، اتصال معکوس تغذیه، ولتاژ بالا و پایین وگرمای بیش از حد
  • ورودی: بلوتوث، AUX، USB
  • خروجی: ترمینال، AUX
  • برد: 15 متر

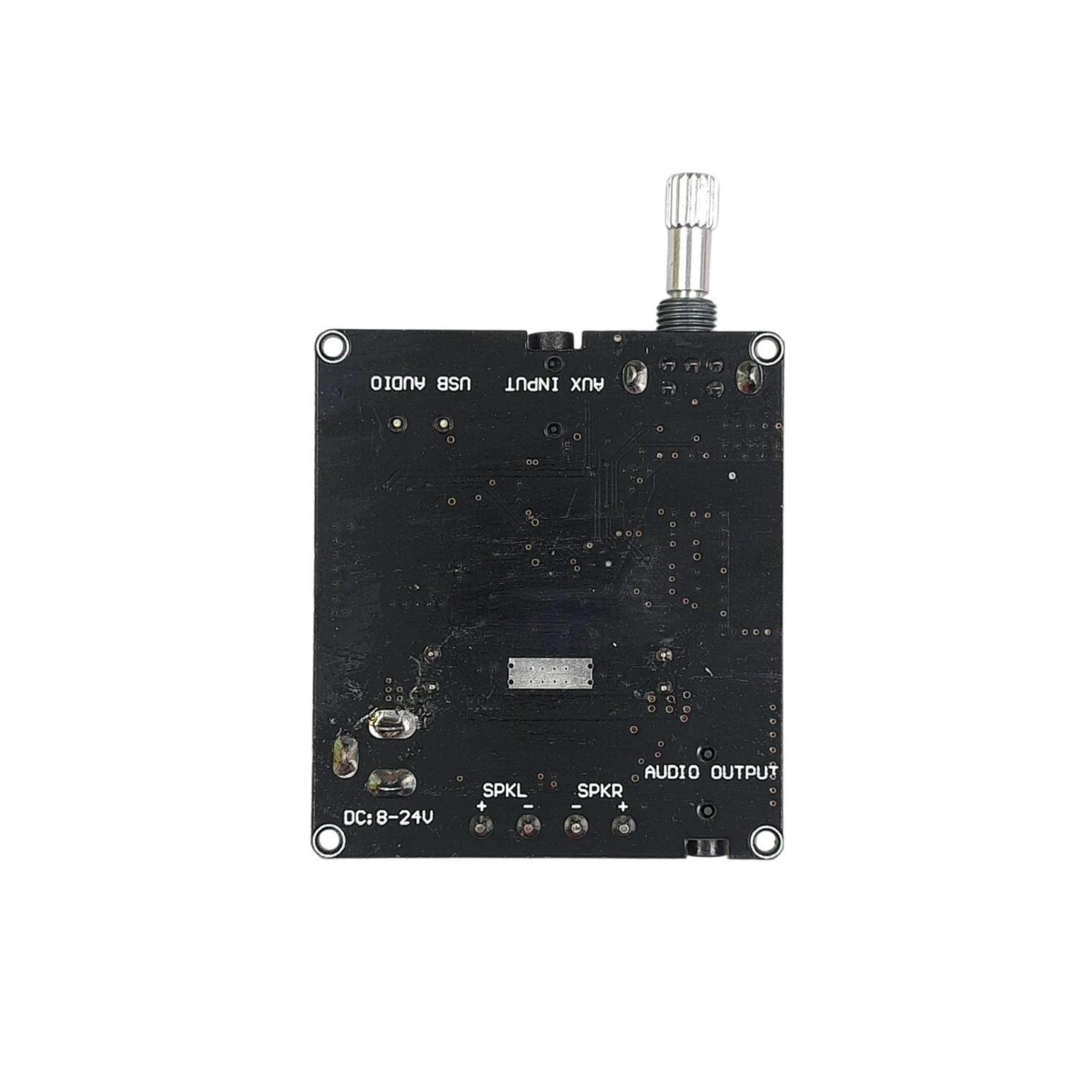

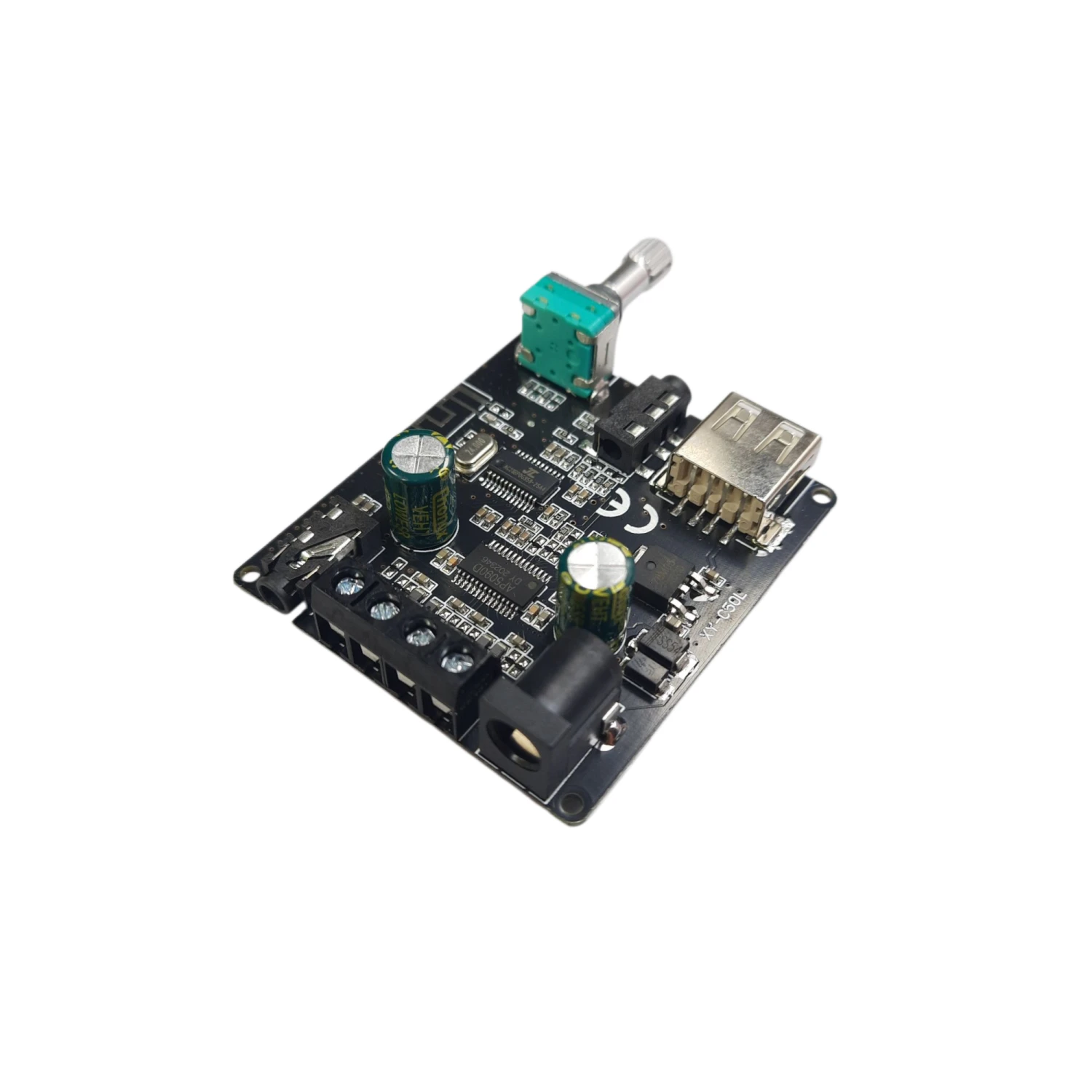

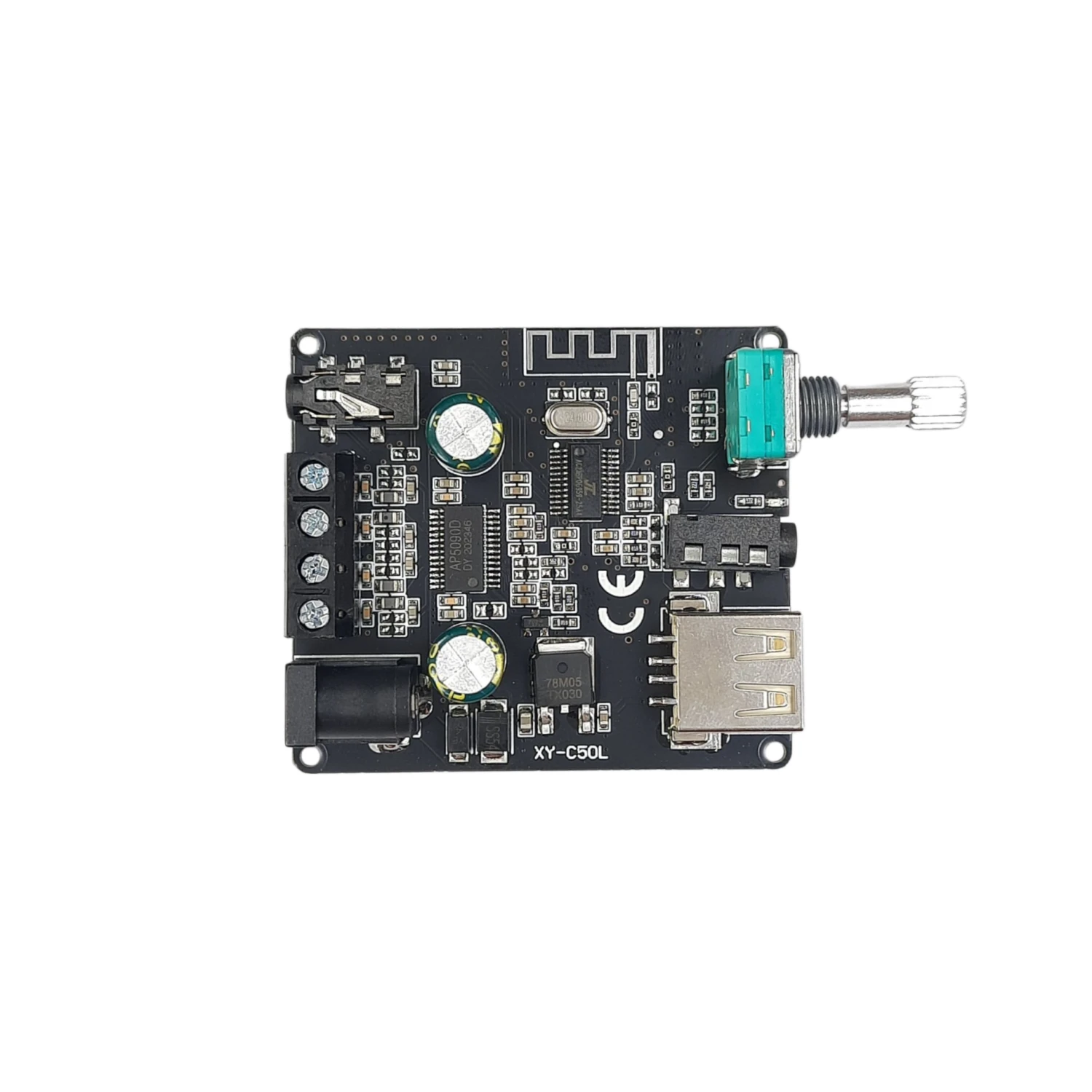

ماژول بلوتوث XY-C50L

شماتیک ماژول آمپلی فایر XY-C50L
ابعاد ماژول آمپلی فایر XY-C50L
