مستندات فنی
عنوان | مقدار |
---|---|
وزن | ۷۴/۹۹ گرم |
مدل | XH-M543 |
طول | 92 mm |
عرض | 68 mm |
توان خروجی | 120 W |
تعداد کانال | 2 |
تراشه | TPA3116D2 |
محدوده ولتاژ تغذیه | 24~12 V |
محدوده امپدانس بار | 2~8 Ω |
توضیحات محصول

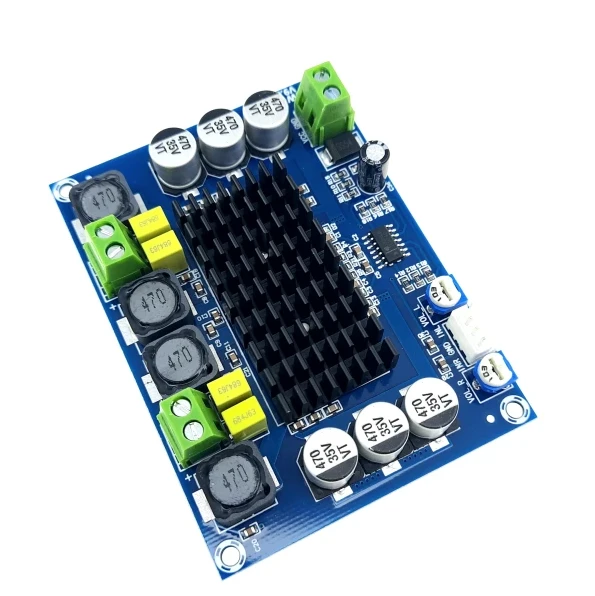

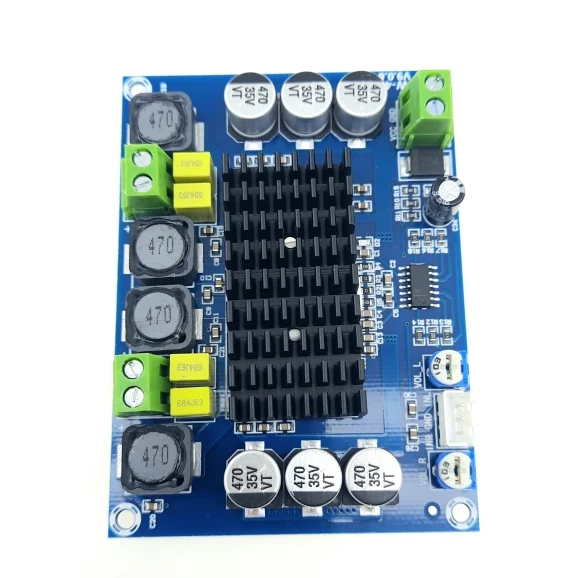

ماژول آمپلی فایر 120 وات دو کانال TPA3116D2 یک محصول محبوب و پرکاربرد برای تقویت و پخش صدا می باشد. این آمپلی فایر صوتی دارای دو کانال خروجی جهت پخش صدا بوده، که توان هر کانال از 50 تا 120 وات متغیر است و قادر به پخش صدای استریو در کلاس D می باشد. در قسمت ورودی این ماژول، یک کانکتور سه پین برای اتصال پخش کننده ی صوتی، یک ترمینال 2 پین جهت اتصال تغذیه ی 12 تا 24 ولت ماژول و دو عدد پتانسیومتر جهت تغییر میزان تقویت شوندگی صدای ورودی برای هر کانال قرار دارد و قسمت خروجی ماژول نیز دارای دو ترمینال 2 پین، برای اتصال بلندگو های خروجی می باشد. ولتاژ تغذیه ی این آمپلی فایر از 12 تا 24 ولت متغیر است، اگر از ولتاژ 12 ولت برای تغذیه ماژول استفاده کنید، توان خروجی هر کانال، حداکثر به 50 وات می رسد و اگر می خواهید به ماکزیمم توان 120 وات دست یابید، می بایست از ولتاژ 24 ولت برای تغذیه ی ماژول استفاده نمایید. البته بهتر است همواره از ولتاژ 24 ولت برای تغذیه ی ماژول استفاده کنید و توان خروجی مورد نظر برای هر کانال را با استفاده از پتانسیومتر های موجود بر روی برد تنظیم نمایید. از این ماژول می توانید در طراحی و ساخت انواع سیستم های صوتی در خودروها، اعلام نوبت در بانک ها و پخش تبلیغات در مکان های تجاری بهره گیری نمایید.
نحوه ی راه اندازی ماژول آمپلی فایر دو کانال استریو TPA3116D2:

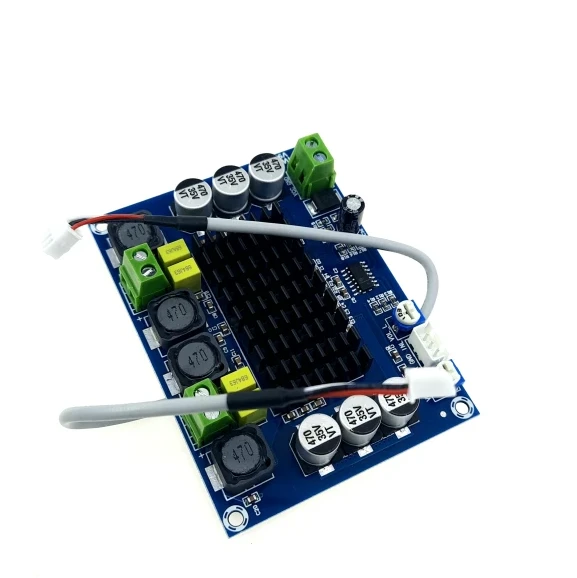

برای راه اندازی این آمپلی فایر استریو، ابتدا تغذیه ی 12 تا 24 ولت ماژول را متصل نمایید. سپس بلندگو های صوتی را مطابق شکل به ترمینال های 2 پین مربوط به کانال های خروجی راست و چپ متصل کنید. به هنگام اتصال بلندگو ها به جهت مثبت و منفی آن ها دقت کنید. با توجه به این که این ماژول از اسپیکرهای با امپدانس 2 تا 8 اهم پشتیبانی می کند، برای بازدهی بالاتر و کارکرد بهینه می توانید از بلندگو هایی با امپدانس 4 اهم استفاده نمایید. در انتها پخش کننده ی صوتی خود را روشن کرده و به کانکتور سه پین متصل نمایید. در این حالت آهنگ مورد نظر شما بر روی بلندگو های خروجی پخش خواهد شد و می توانید با چرخش پتانسیومتر های موجود بر روی برد، توان خروجی هر یک از کانال های خروجی را به صورت جداگانه تغییر داده و شدت بلندی صدای خروجی را تنظیم نمایید.
مشخصات فنی:
- تراشه: TPA3116D2
- دامنه ولتاژ تغذیه: 24 - 12 ولت
- تعداد کانال خروجی: 2 عدد
- توان هر کانال: 120 وات
- امپدانس بار: 2 تا 8 اهم
- دارای دو پتانسیومتر تنظیم صدا

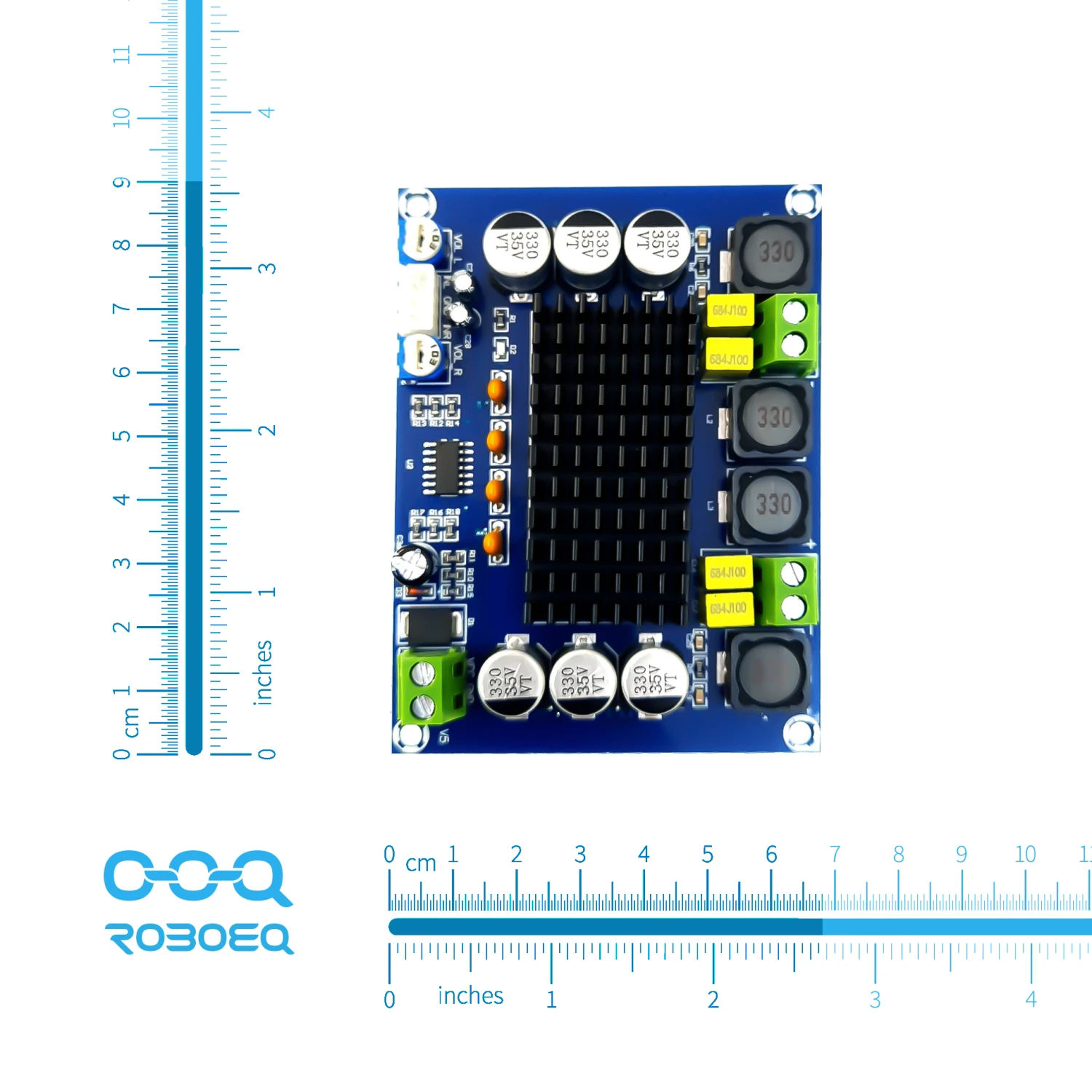

- ابعاد: 92x68 میلی متر
