نام فروشنده داخلی | ۱+ عدد | ویژگیها |
---|
نام فروشنده داخلی | ۱+ عدد | ویژگیها | ||
---|---|---|---|---|
الکترونیک یاران | 3 | 3,710,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
روبوایکیو | 0 | 4,570,000 | سلامت ظاهری و فنی کالا | |
جور الکترونیک | 2 | 5,480,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر | |
میعاد الکترونیک | 3 | 7,730,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
مستندات فنی
عنوان | مقدار |
---|---|
وزن | ۵۸/۴۳ گرم |
مدل | XH-M189 |
طول | 83 mm |
عرض | 50 mm |
توان خروجی | 50 W |
تعداد کانال | 2 |
نوع | کلاس D |
محدوده ولتاژ تغذیه | 24~12 V |
محدوده امپدانس بار | 4~8 Ω |
توضیحات محصول

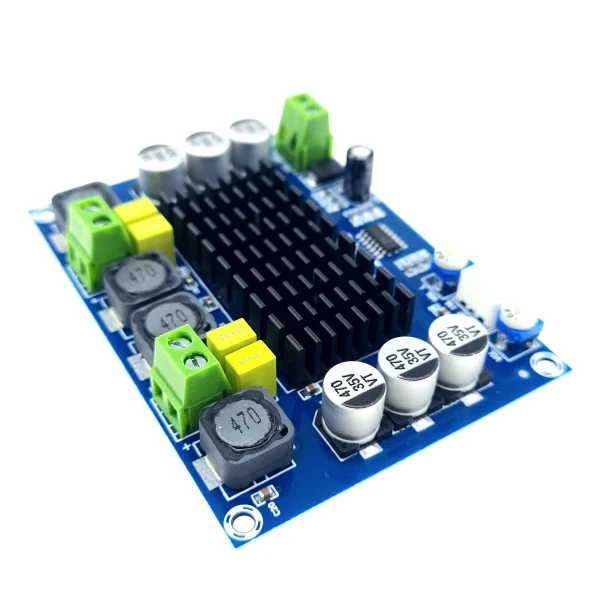

ماژول آمپلی فایر 2x50W وات دو کانال استریو مدل XH-M189، یک آمپلی فایر صوتی با کیفیت و پرکاربرد جهت تقویت و پخش صدا می باشد. این ماژول، سیگنال صوتی را از دو طریق کانکتور 3 پین و جک 3.5 میلی متری AUX دریافت کرده و با بهره گیری از مدارات آمپلی فایری بر پایه تراشه ی TPA3116D2، تقویت کرده و به خروجی منتقل می کند. این تراشه، یک آی سی تقویت کننده صوتی کلاس D بوده، که برای ساخت تقویت کننده های صوتی استریو، با حداکثر توان 50 وات، طراحی شده است. از این رو، این ماژول قادر به پخش صدا به صورت استریو و در کلاس D می باشد و دارای دو کانال خروجی است که توان هر کانال حداکثر به 50 وات می رسد.
ولتاژ تغذیه ی این ماژول آمپلی فایر، بین 12 تا 24 ولت می باشد و دارای یک ولوم برای تنظیم توان خروجی برای هر دو کانال به طور همزمان می باشد. هر چه از ولتاژ پایین تری برای تغذیه ی ماژول استفاده شود، دامنه ی تغییرات توان خروجی به وسیله ی ولوم، کاهش می یابد و توان خروجی کمتری به ازای هر دو کانال خواهیم داشت. از این رو بهتر است، همواره از حداکثر ولتاژ، یعنی 24 ولت، برای تغذیه ی ماژول استفاده نمایید و توان خروجی را با استفاده از ولوم موجود بر روی برد، به میزان دلخواه تا حداکثر 50 وات، تنظیم نمایید. این ماژول دارای امپدانس خروجی 4 تا 8 اهم می باشد. از این رو می توانید، دو عدد بلند گوی 4 تا 8 اهمی با پشتیبانی از توان 50 وات را به کانال های خروجی چپ و راست متصل کرده و بدین وسیله سیگنال صوتی تقویت شده را پخش کنید. به طور کلی ماژول های آمپلی فایر، یکی از محبوب ترین و پرکاربردترین ابزارها، در سیستم های صوتی و الکترونیکی به شمار می روند و شما می توانید از آن ها، در طراحی و ساخت انواع سیستم های صوتی در خودروها، اعلام نوبت در بانک ها و پخش تبلیغات در مکان های تجاری بهره گیری نمایید.
نحوه ی راه اندازی ماژول آمپلی فایر 2x50W وات دو کانال استریو :
برای استفاده از این ماژول آمپلی فایر، ابتدا می بایست، تغذیه ی 12 تا 24 ولت ماژول را متصل کرده و سپس بلندگو های صوتی را مطابق شکل، به کانال های خروجی چپ و راست ماژول، یعنی به پین های کانکتور، که با حروف -L+, L و -R+ ,R مشخص شده اند، متصل کنید. به هنگام اتصال بلندگو ها، به جهت مثبت و منفی آن ها دقت کنید. ماژول XH-M189، از اسپیکرهایی با امپدانس 4 تا 8 اهم پشتیبانی می کند، اما به منظور بازدهی بالاتر و کارکرد بهینه، می توانید از بلندگو هایی با امپدانس 4 اهم استفاده نمایید. در مرحله ی بعد، پخش کننده ی صوتی خود را روشن کرده و از طریق کانکتور سه پین یا جک 3.5 میلی متری AUX (ورودی RCA به AUX)، به ماژول متصل نمایید و سپس آهنگ مورد نظر خود را پلی کنید. در این حالت، آهنگ مورد نظر شما، از طریق آمپلی فایر دریافت شده و تا حداکثر توان 50 وات تقویت و بر روی بلندگو های خروجی پخش خواهد شد. شما می توانید در هر لحظه، با تنظیم ولوم موجود بر روی برد، توان خروجی ماژول را تغییر داده و شدت بلندی صدای خروجی را تنظیم نمایید.
مشخصات فنی:
- مدل: XH-M189
- تراشه: TPA3116D2
- دامنه ولتاژ تغذیه: 5 الی 24 ولت
- محدوده فرکانس کاری: 20 هرتز الی 20 کیلو هرتز
- تعداد کانال: 2
- نوع کلاس: D
- توان خروجی هر کانال: 50 وات
- پشتیبانی از پورت USB برای پخش فایلهای MP3
- پشتیبانی از ورودی صوتی RCA به AUX
- دارای سیستم حفاظت از اتصال کوتاه، حفاظت از افزایش جریان، حفاظت از افزایش دما
- ابعاد: 83x50x24 میلی متر
