ماژول شتاب سنج سه محوره ADXL335

اشتراک‌گذاری
شناسه 0505032
خرید از فروشنده چینی
خرید از فروشنده داخلی
2,680,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۳+ عدد ۳۰+ عدد ویژگی‌ها
روبوایکیو 0 2,680,000 2,630,000 2,590,000 سلامت ظاهری و فنی کالا
نام فروشنده چینی ۱+ عدد ۳+ عدد ۳۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - - 1,810,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - - 1,895,100 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۱/۹۸ گرم
طول 21 mm
عرض 15 mm
نوع خروجی آنالوگ
پارت نامبر ADXL335
رنج اندازه گیری شتاب سنج 3 g
نوع ماژول شتاب سنج سه محوره
هسته اصلی ماژول ADXL335
محدوده دمای کاری -40~85 °C
محدوده ولتاژ تغذیه 5~3 V
حداکثر جریان مصرفی 350 µA

توضیحات محصول

ADXL335 یک ماژول سنسور شتاب سنج سه محوره نوع MEMS است. گاهی اوقات به اندازه‌گیری و محاسبه شتاب و یا سرعت یک جسم نیاز داریم. برای این کار می‌توان از شتاب‌ سنج‌ های خطی استفاده کرد. شتاب‌ سنج‌ های خطی می‌توانند شتاب حرکت یک جسم را در محور‌های مختصاتی مختلف اندازه‌گیری کنند که با داشتن شتاب یک جسم می‌توانیم به سرعت و مکان جسم مورد نظر دست پیدا کنیم. هسته اصلی این ماژول سنسور ADXL335 است که از سری سنسور های ADXL32x می‌باشد و می‌تواند شتاب جسم را در سه محور مختصاتی X, Y, Z با دقت 3g± اندازه‌گیری کند. ماژول ADXL335 شامل پنچ پایه VCC, GND, X-Out, Y-Out, Z-Out می‌باشد. همچنین این ماژول یک پایه Self Test (ST) نیز دارد که با آن اتصال آن به VCC، می توان عملکرد سنسور را بررسی کرد. برای آشنایی بیشتر با این ماژول و نحوه راه اندازی آن می توانید از قسمت مقالات مرتبط مقاله "آموزش راه اندازی ماژول شتاب سنج ADXL335 با آردوینو" را مطالعه کنید.

از ویژگی‌های خوب این ماژول می‌توان به توان مصرفی و نویز کم آن اشاره کرد. این ماژول دارای خروجی آنالوگ‌ می‌باشد که می‌توان با استفاده از ADC میکروکنترلر آن را خواند، همچنین این ماژول می‌تواند شتاب‌های استاتیک گرانش را نیز اندازه‌گیری کند که از این قابلیت می‌توان در کاربرد‌هایی مانند اندازه‌گیری زاویه استفاده کرد. این ماژول قابلیت راه‌اندازی با انواع میکروکنترلرهای ARM ،AVR و انواع بردهای آردوینو را دارا می‌باشد. از جمله کاربردهای این ماژول می‌توان به رباتیک و ربات‌های پرنده، دستگاه‌ های جهت یاب و ... اشاره کرد.

 مشخصات فنی:

  • تراشه: ADXL335
  • دامنه ولتاژ ورودی: 3 الی 5 ولت
  • حداکثر جریان مصرفی : 350 میکرو آمپر
  • محدوده دما کاری: -40 الی 85 درجه سانتی گراد
  • دارای رگولاتور ولتاژ 3.3 ولت
  • دارای خروجی آنالوگ
  • حساسیت 300 میلی ولت به ازای هر g
  • دارای خازن های فیلتر بر روی خروجی‌ها
  • ابعاد: 21x15 میلی متر

پایه‌های ماژول شتاب سه محوره ADXL335

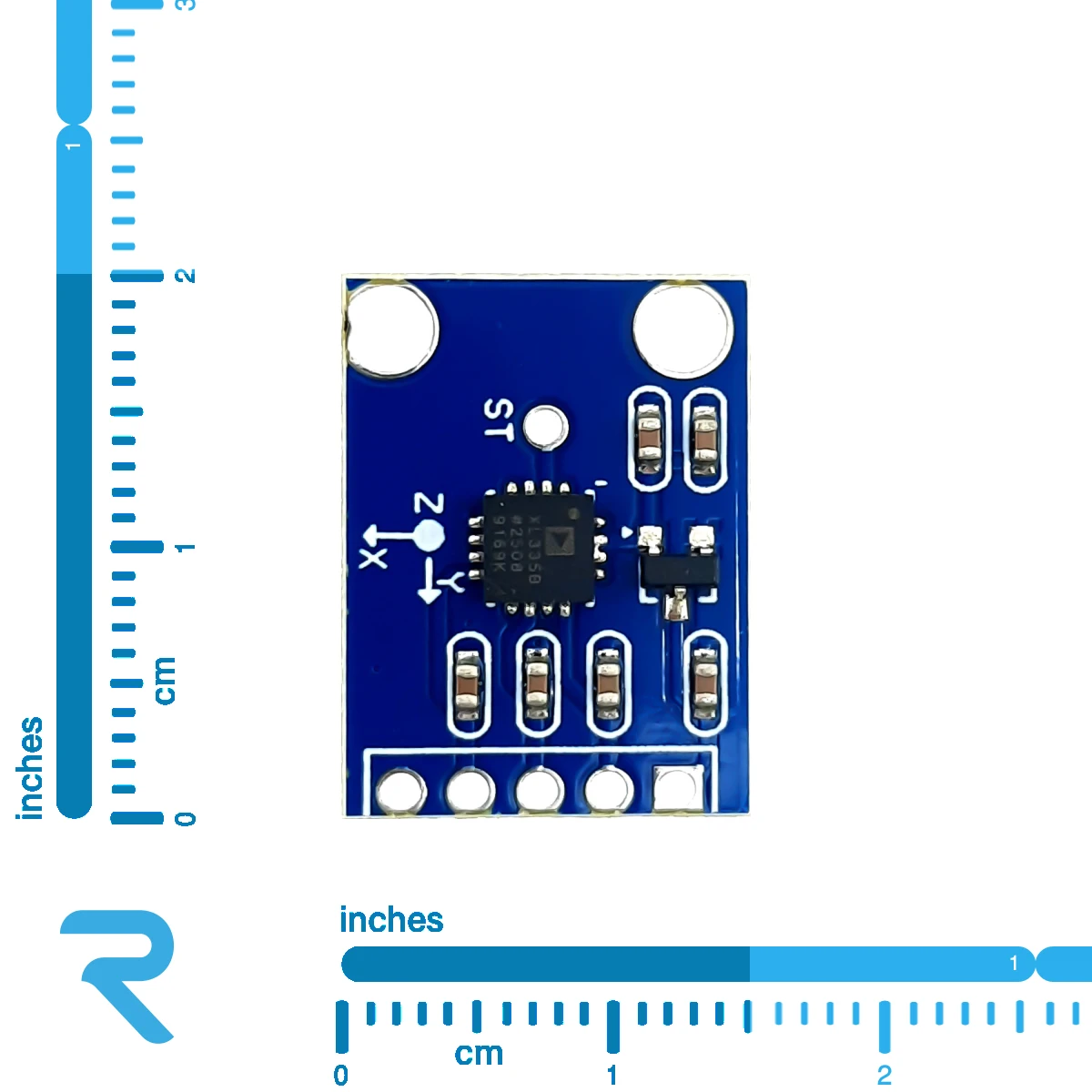

ابعاد ماژول شتاب سه محوره ADXL335
