| 1 | روبوایکیو | 709,000 |
| 25 | جور الکترونیک | 839,000 |
| 100 | سامان الکترونیک | 891,000 |
| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ۱۰۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 709,000 | 705,000 | 700,000 | 693,000 | 690,000 | 687,000 | سلامت ظاهری و فنی کالا | |
| سامان الکترونیک | 3 | 933,000 | 904,000 | 891,000 | 890,000 | 885,000 | 885,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر | |
| جور الکترونیک | 3 | 875,000 | 839,000 | 801,000 | 800,000 | 783,000 | 782,000 | سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۴ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتا شیت | دانلود |
| وزن | ۴/۷۱ گرم |
| طول | 31 mm |
| عرض | 13 mm |
| ارتفاع | 11.7 mm |
| جریان مصرفی | 10 mA |
| جریان خروجی | 30 A |
| محدوده دمای کاری | -40~85 °C |
توضیحات محصول

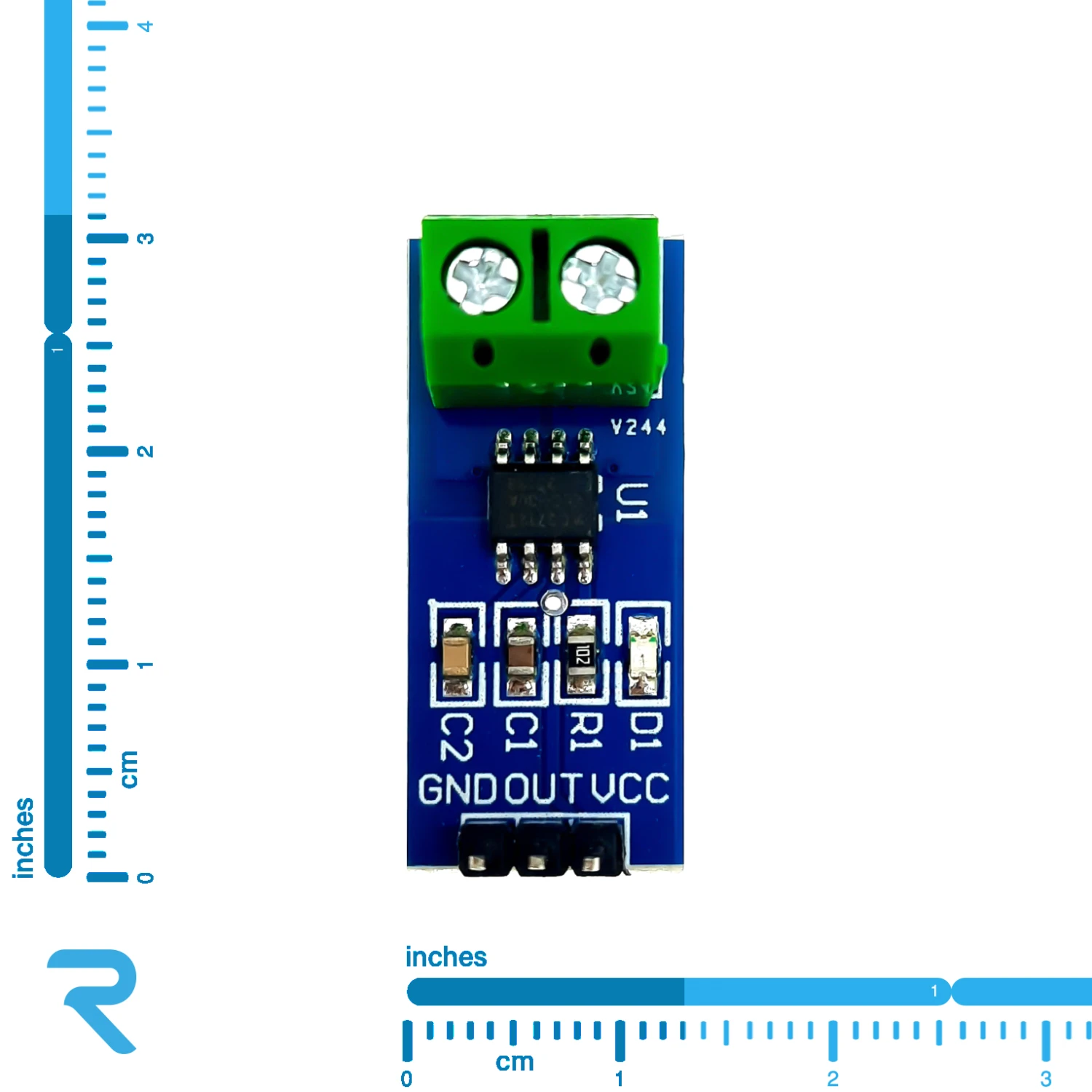

ماژول سنسور جریان 30 آمپر ACS712، یک قطعه الکترونیکی مبتنی بر سنسور جریان ACS712 است که با استفاده از اصل پدیده ای به نام اثر هال، جریان الکتریکی AC یا DC را با دقت بالا تا حداکثر 30+ آمپر اندازه گیری می کند. این ماژول دارای ولتاژ تغذیه 4.5 الی 5.5 ولت و دارای خروجی آنالوگ می باشد و سیگنال آنالوگ خروجی از طریق پایه OUT روی ماژول قابل دسترس است. در این ماژول با تغییر جریان ورودی، ولتاژ خروجی به صورت خطی تغییر میکند و در حالتی که جریانی از ماژول عبور نکند، ولتاژ خروجی برابر 2.5 ولت خواهد بود. همچنین حساسیت این ماژول جریان 66 میلی ولت بر آمپر می باشد، به عبارتی به ازای هر یک آمپر افزایش جریان ورودی، ولتاژ خروجی 66 میلی ولت افزایش خواهد یافت.
سنسور جریان ACS712 در مدل های مختلف از جمله 5 آمپر و 30 آمپر تولید می شود و برای صنایع مختلفی مانند سیستم های کنترلی، صنایع خودرو، ماشین آلات و سیستم های حفاظتی و امنیتی به منظور کنترل موتور ها، مدار های رگولاتور ولتاژ، مدار های کنترل شارژ باتری و دیگر مدار هایی که نیاز به اندازه گیری جریان دارند، مورد استفاده قرار می گیرد. از جمله ویژگی های ماژول ACS712، می توان به دقت بالا در اندازه گیری جریان، سهولت استفاده به جهت این که نیازی به تنظیمات پیچیده ای ندارد، قابلیت اندازه گیری جریان DC و AC و عدم نیاز به کالیبره کردن اشاره کرد. این سنسور دارای مزیت هایی نظیر اندازه گیری دقیق جریان بدون نیاز به قطع مدار، عملکرد پایدار در دمای بالا، عملکرد خوب در محیط های صنعتی با نویز بالا و همچنین قابلیت برنامه ریزی با اغلب پلتفرم های میکروکنترلر و ماشین های CNC می باشد.
از طریق ترمینال پیچی موجود روی ماژول سنسور جریان 30 آمپر ACS712، می توانید ماژول را با مسیری که می خواهید جریان آن را اندازه بگیرید، سری نمایید. سه پین روی این ماژول وجود دارد که پین دوم، خروجی ماژول است و با اتصال آن به واحد ADC یک میکروکنترلر مانند آردوینو، می توان جریان را اندازه گیری کرد. دو پین دیگر هم پین های تغذیه ماژول می باشند.
مشخصات فنی:
- دامنه ولتاژ تغذیه : 4.5 الی 5.5 ولت
- جریان مصرفی : 10 میلیآمپر
- مقاومت مسیر جریان : 1.2 میلیاهم
- ولتاژ خروجی در صفر آمپر : 2.5 ولت
- دامنه ولتاژ خروجی : 0 الی 5 ولت
- محدوده جریان قابل اندازهگیری : 30- تا 30 آمپر
- محدوده دمای کاری : 40- الی 85 درجه سانتیگراد
- ابعاد ماژول : 31x13x11.7 میلی متر
