ماژول فاصله سنج آلتراسونیک SRF05 چینی

اشتراک‌گذاری
شناسه 0507010
خرید از فروشنده چینی
خرید از فروشنده داخلی
709,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۹۰+ عدد ۱۰۰+ عدد ویژگی‌ها
روبوایکیو 0 709,000 693,000 662,000 630,000 سلامت ظاهری و فنی کالا
میعاد الکترونیک 4 818,000 796,000 764,000 750,000 سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر
ماژول شاپ 2 754,000 731,000 730,000 730,000 سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
فراگ 3 817,000 795,000 793,000 793,000 گارانتی ندارد ارسال از روبوایکیو ۳ روز کاری دیگر
سپنتا 3 765,000 742,000 741,000 732,000 گارانتی ندارد ارسال از روبوایکیو ۳ روز کاری دیگر
نورا الکترونیک 3 820,000 758,000 756,000 756,000 گارانتی ندارد ارسال از روبوایکیو ۳ روز کاری دیگر
فهیم الکترونیک 3 766,000 717,000 715,000 704,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکتروسهیل 5 866,000 820,000 784,000 776,000 سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۵ روز کاری دیگر
رهام 3 898,000 849,000 830,000 787,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۱۰+ عدد ۹۰+ عدد ۱۰۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - - 622,000 621,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - - 646,400 645,400 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۱۰ گرم
طول 43 mm
عرض 20 mm
پارت نامبر SRF05
ارتفاع 17 mm
محدوده فاصله قابل اندازه‌گیری 2~450 cm
محدوده ولتاژ تغذیه 5 V

توضیحات محصول

سنسور آلتراسونیک نوعی سنسور است که بوسیله آن می توان فاصله نزدیک ترین جسم به سنسور را اندازه گیری کرد. این سنسورها امواج صوتی با فرکانس بالاتر از حد شنیداری انسان ایجاد و آن را به سمت جسم ارسال می‌کند. موج، پس از برخورد با جسم به سمت سنسور بازتاب می‌شود. سنسور با محاسبه مدت زمان بین ارسال و دریافت موج، فاصله خود با جسم را اندازه می‌گیرد.

ماژول فاصله سنج آلتراسونیک SRF05 چینی، از امواج فراصوت برای اندازه گیری فاصله استفاده می‌کند. این ماژول فاصله یاب می‌تواند از 2 تا 450 سانتی متر را اندازه گیری کند. امواج فراصوت به‌صورت پالس‌هایی با فرکانس 40 کیلوهرتز ایجاد می شود که توسط انسان قابل شنیدن نیست. ماژول فاصله سنج HY-SRF05 نوع تکامل یافته HY-SRF04 است که در آن طراحی و رنج مفید فاصله سنجی بهبود یافته‌است.  این ماژول به طور معمول در رباتیک برای سنجش فاصله از مانع و جلوگیری از برخورد به آن استفاده می‌شود. از آنجا که این ماژول از امواج صوتی به جای نور استفاده می‌کند، منابع و بازتاب‌های نوری تاثیری در عملکرد آن ندارد و باعث می‌شود که اندازه گیری زمان بین موج ارسالی و دریافتی به راحتی و با دقت بالا انجام گیرد.

روش کار ماژول آلتراسونیک SRF05 چینی:

  1. ماژول در حالت عادی در حالت استراحت است.
  2. باید یک پالس به طول 10 میکروثانیه یا بیشتر به پایه TRIG آن ارسال شود که معمولا توسط میکروکنترلر انجام می‌گیرد.
  3. ماژول ، هشت سیکل از یک سیگنال صوتی با فرکانس 40 کیلوهرتز را ارسال می‌کند و پایه ECHO را "یک" (High) می‌کند.
  4. وقتی سیگنال بازتابی توسط ماژول تشخیص و دریافت شود، پایه ECHO "صفر" (Low) می‌شود. اگر هیچ سیگنالی به سمت ماژول بازتاب داده نشود، ماژول پایه ECHO را بعد از یک مدت زمان مشخصی صفر (Low) می‌کند.
  5. با اندازه گیری سرعت صوت و مدت زمانی که پایه ECHO یک (High) بوده ، فاصله تا جسم به راحتی قابل سنجش است.

روش اتصال پین های ماژول آلتراسونیک SRF05 چینی:

در ماژول فاصله سنج SRF05 دو مد کاری در نظر گرفته شده‌است. به این معنا که اگر پایه OUT بدون اتصال رها شود، عمل تریگر و اکو مشابه با ماژول SRF04 توسط دو پایه جداگانه انجام می‌شود. اما اگر پایه OUT به زمین متصل شود، تنها یک پین عمل تریگر و اکو را انجام می‌دهد که این موضوع باعث صرفه جویی در تعداد پین مصرفی از میکروکنترلر می‌شود.

مشخصات فنی:

  • مسافت قابل سنجش: 2cm-450cm
  • ولتاژ: 5V
  • جریان استراحت: <2mA
  • دقت: 0.3cm
  • فرکانس صوت: 40KHz
  • میدان دید سنسور: 15 درجه
  • ابعاد: 43cm*20cm

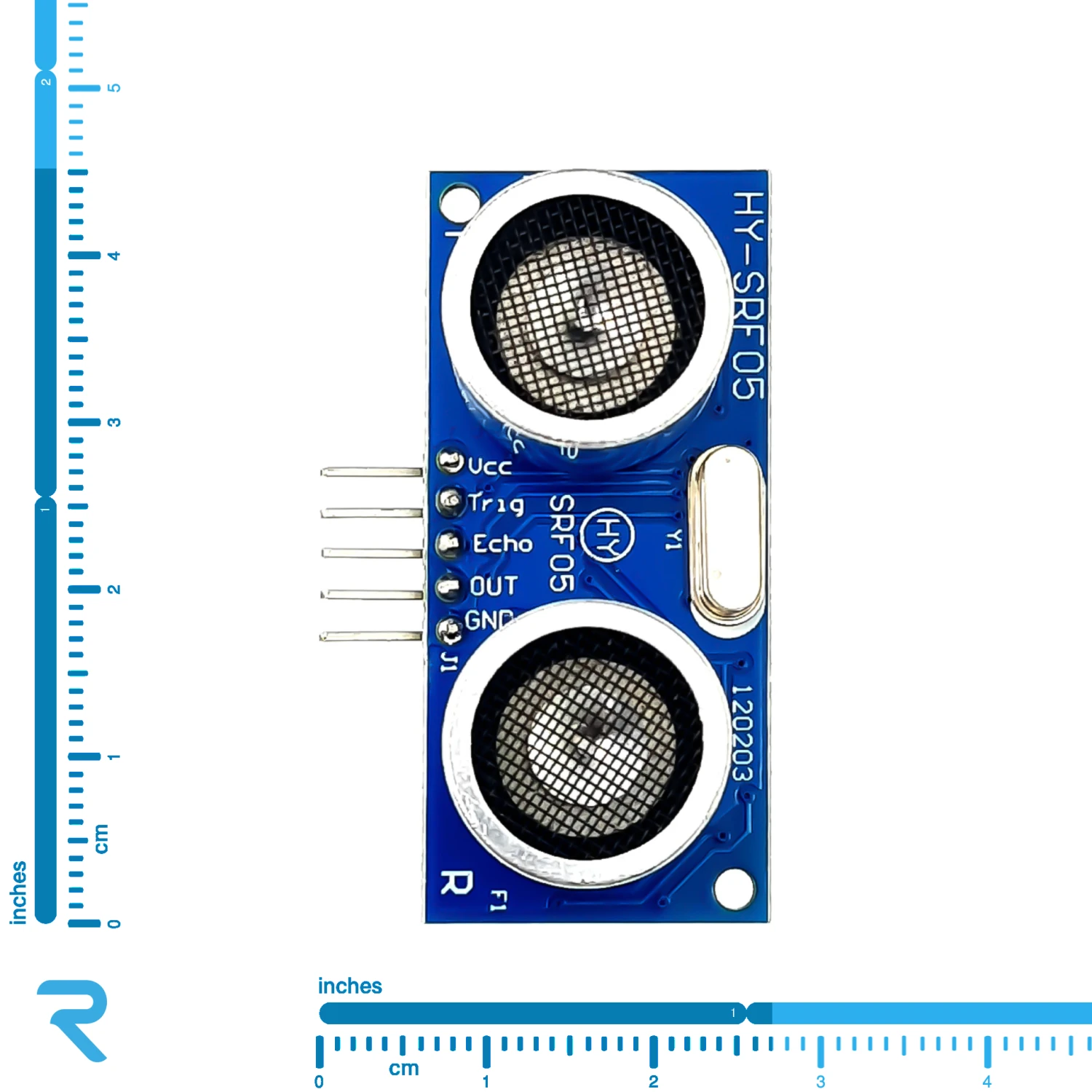

پین های HY-SRF05

ابعاد ماژول فاصله سنج SRF05 چینی

ابعاد کوچک ماژول در مقایسه با انگشتان دست
