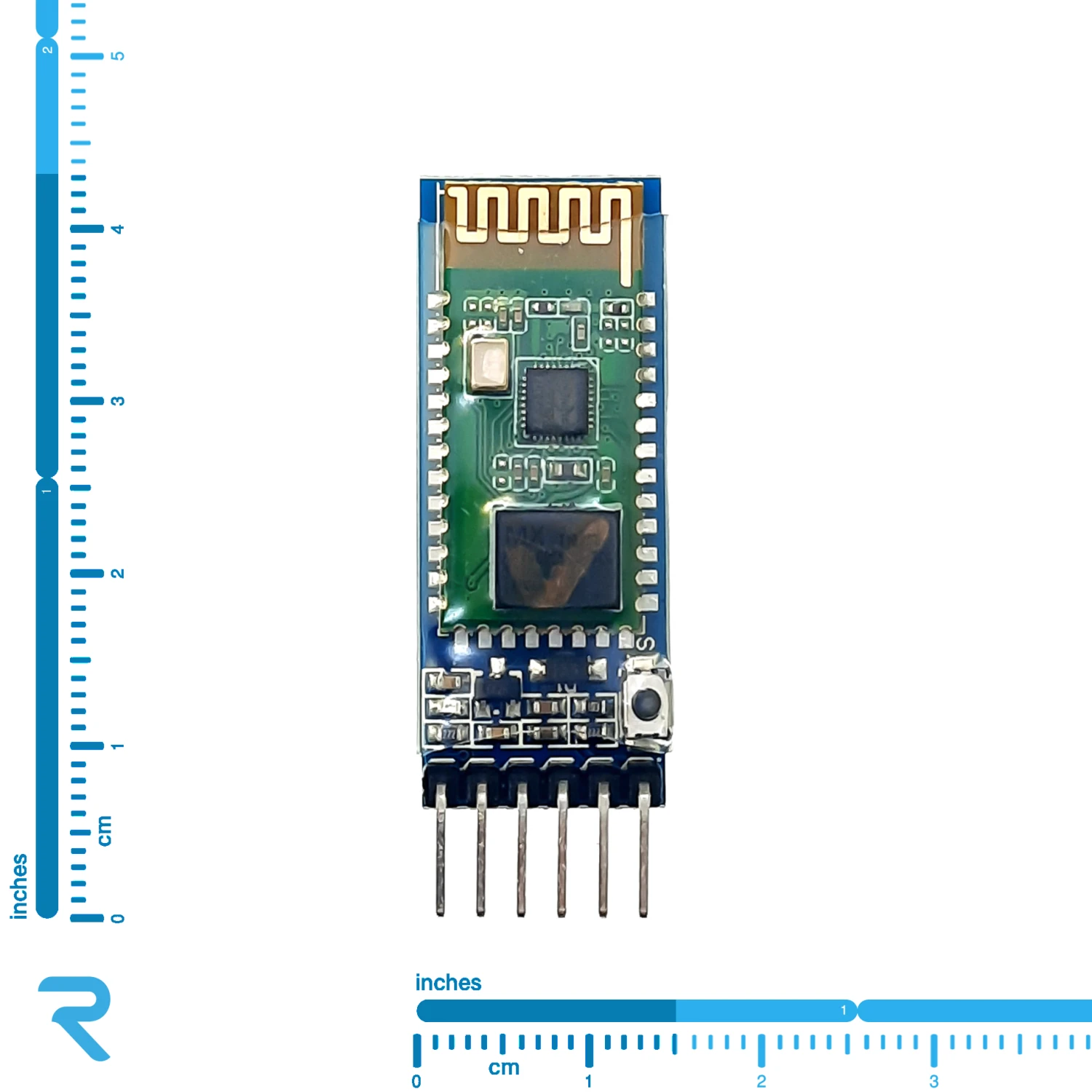

ماژول بلوتوث HC05 همراه با برد کمکی

Name: ماژول بلوتوث HC05 همراه با برد کمکی
SKU: 0508008
Rating: 4 (1 reviews)

شناسه 0508008

4 (6 رای) 18

بهترین فروشندگان براساس قیمت تعدادی

1	الکترو پردازش	2,500,000
5	الکترو پردازش	2,460,000

بهترین فروشنده

حداقل تعداد قابل سفارش عدد می‌باشد

الکترو پردازش

2,500,000

قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر

نام فروشنده داخلی		۱+ عدد	۵+ عدد	ویژگی‌ها
ماژول شاپ	4	4,110,000	4,090,000	سلامت ظاهری کالا
الکترو پردازش	2	2,500,000	2,460,000	سلامت ظاهری کالا
تکنوجو	3	2,520,000	2,500,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
رهام	2	2,960,000	2,940,000	سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
فهیم الکترونیک	3	2,990,000	2,970,000	سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

مستندات فنی

عنوان	مقدار
دیتاشیت	دانلود
دستورات ماژول	دانلود
وزن	۳/۸۲ گرم
تعداد پایه	6
نوع رابط	UART
اندازه حافظه فلش	8 MB
بلوتوث	دارد
طول	38.5 mm
عرض	15.5 mm
فرکانس کاری	2.4 GHz
برد	10 m
حساسیت ورودی	-80 dBm
محدوده دمای کاری	-20~70 °C
محدوده ولتاژ تغذیه	6~3.6 V
حداکثر جریان مصرفی	50 mA

توضیحات محصول

ماژول بلوتوث HC-05 یک ماژول بی سیم است که به راحتی می‌توانید از طریق پورت سریال و ارسال دستورات، با آن ارتباط برقرار کنید و به سایر دستگاه‌های دارای بلوتوث اطلاعات ارسال نمایید یا از آن‌ها اطلاعات دریافت کنید.

نحوه ارسال اطلاعات با ماژول HC-05:

ماژول بلوتوث HC-05 راه حل ساده‌ای برای اتصال بی‌سیم میکروکنترلرهاست. این ماژول دارای دو مد داده و دستورات می‌باشد. بادریت مد دستورات به طور پیش‌فرض برابر 38400 بیت بر ثانیه و غیر قابل تغییر است. بادریت مد داده نیز به طور پیش‌فرض برابر 9600 بیت بر ثانیه می‌باشد که از طریق مد AT Command قابل تغییر است. دستورات این ماژول تحت عنوان AT Commands در دیتاشیت آن به طور کامل شرح داده شده است.

توجه: ولتاژ تغذیه این ماژول بین 3.6 تا 6 ولت می‌باشد اما توجه داشته باشید که ولتاژ پایه‌های سریال آن باید حداکثر 3.3 ولت باشد. بنابراین برای اتصال پایه RX ماژول به میکروکنترلر خود از یک مقسم ولتاژ استفاده کنید.

بر روی ماژول Bluetooth HC-05 یک ال ای دی قرار دارد که در حالت عادی پس از اتصال تغذیه به صورت چشمک زن عمل می‌کند و در مد بلوتوث هنگام متصل شدن به یک دستگاه با فاصله زمانی حدود 5 ثانیه روشن می‌شود. همچنین برروی ماژول یک کلید ریست قرار دارد که برای قرار دادن ماژول در مد دستورات مورد استفاده قرار می‌گیرد. به این‌صورت که ابتدا باید تغذیه ماژول را قطع کرده و سپس کلید ریست روی ماژول را فشار دهید. در حالی که کلید را نگه داشته‌اید، تغذیه ماژول را وصل کنید. اکنون ماژول وارد مد دستورات شده است. در این حالت ال ای دی هر دو ثانیه یک بار روشن می‌شود و مدت زمان روشن ماندن آن نیز حدود 2 ثانیه خواهد بود.
