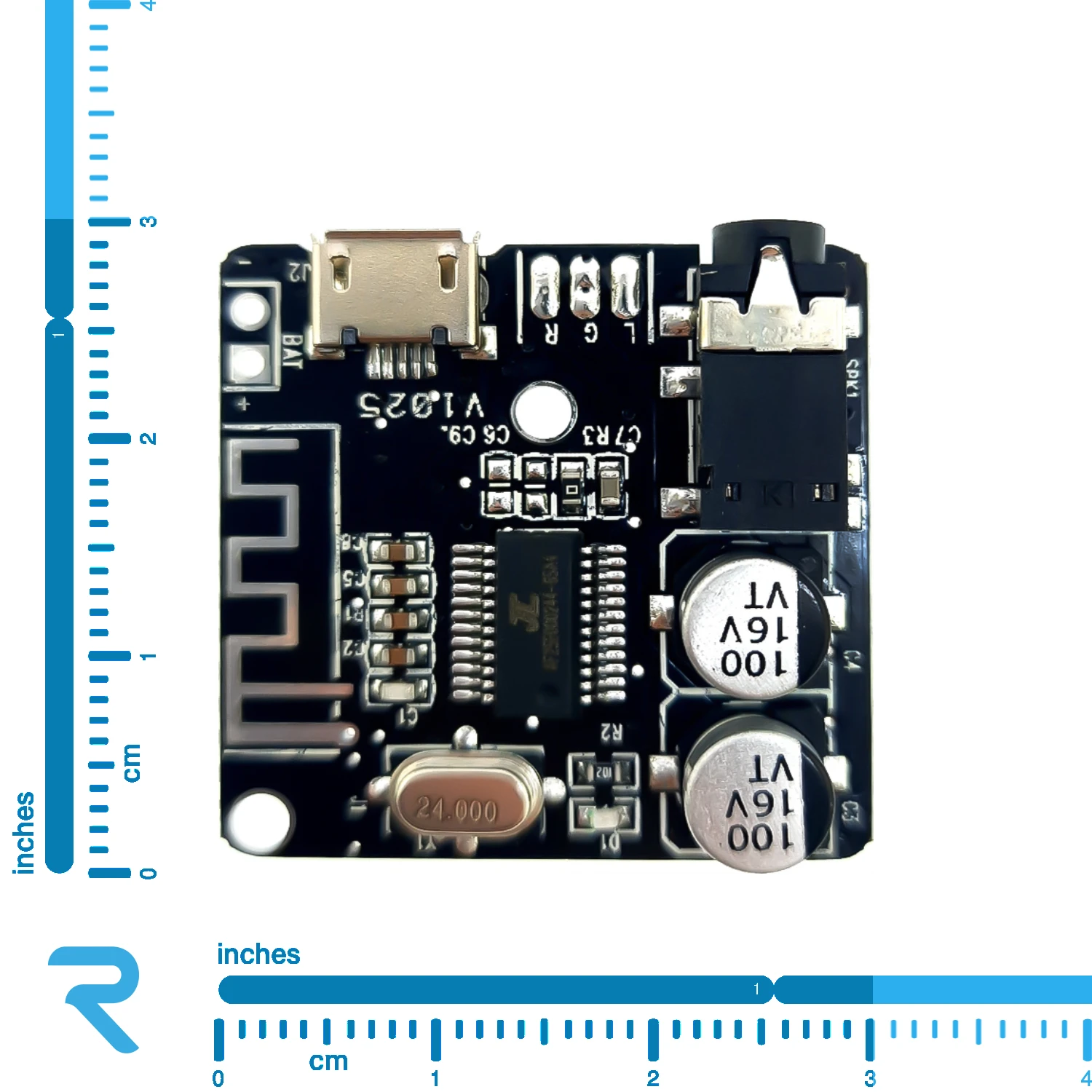

ماژول گیرنده بلوتوث صوتی VHM-314

ماژول گیرنده بلوتوث صوتی VHM-314، یک ماژول گیرنده صوتی با کارایی بالا است که برای افزودن قابلیت اتصال بی سیم از طریق بلوتوث به طیف گسترده ای از برنامه های صوتی طراحی شده است و جریان داده های دیجیتال را دریافت و آن را به یک سیگنال آنالوگ تبدیل می کند. این ماژول به شما این امکان را می دهد از طریق شبکه بلوتوث به طیف گسترده ای از دستگاه ها مانند گوشی های هوشمند، تبلت ها و رایانه ها متصل شوید. همچنین از این ماژول می توان برای ساخت یک اسپیکر بلوتوثی قابل حمل یا اتصال به هدفون از طریق بلوتوث نیز استفاده کرد. دامنه ولتاژ تغذیه این ماژول بین 3.7 الی 5 ولت می باشد که با توجه به پایین بودن ولتاژ تغذیه، می توان آن را با باتری لیتیوم پلیمری تک سل یا لیتیوم یون سایز 18650 تغذیه کرد که جهت اتصال باتری به ماژول، دو عدد پد مخصوص روی برد ماژول قرار گرفته است. این ماژول می تواند توسط پورت micro USB موجود روی برد که یک رابط منبع تغذیه خارجی هست نیز تغذیه شود. نسبت سیگنال به نویز این ماژول 90 دسی بل و سطح اعوجاج هارمونیک آن 70 دسی بل می باشد. روی ماژول گیرنده بلوتوث صوتی VHM-314، یک رابط جک استاندارد 3.5 میلی متری نیز قرار دارد که به شما این امکان را می دهد کابل AUX یا هدفون را مستقیما به آن متصل کنید و خروجی صدا را از آن بگیرید. لازم به ذکر است که این  ماژول دو کانال خروجی دارد. پدهای L,R,G در قسمت خروجی ماژول، جهت لحیم کاری سیم ها روی برد قرار دارند که پد L خروجی کانال چپ، پد R خروجی کانال راست می باشد و پد G به GND متصل می شود. ماژول گیرنده بلوتوث صوتی، به شما امکان پخش فایل از طریق بلوتوث نسخه 4.1 را می دهد که برای ساخت یک پخش کننده قابل حمل یا به عنوان منبعی برای اتصال به یک تقویت کننده عالی است.

نحوه اتصال ماژول گیرنده بلوتوث صوتی VHM-314 به دستگاه بلوتوث:

1. بعد از تامین تغذیه ماژول، LED آبی رنگ روی ماژول جهت نمایش وضعیت جفت شدن و اتصال ماژول به دستگاه موردنظر مانند تلفن همراه روشن می شود. در این مرحله ماژول گیرنده بلوتوث صوتی آماده جفت شدن می باشد.
2. سپس در قسمت جست و جو دستگاه موردنظر خود، نام ماژول گیرنده بلوتوث که "VHM-314" می باشد را پیدا کنید و روی اتصال کلیک کنید.
3. سپس جمله "دستگاه بلوتوث با موفقیت وصل شد" نمایش داده می شود که نشان دهنده ی اتصال ماژول و دستگاه به یکدیگر می باشد.
4. پس از اتصال موفقیت‌آمیز دستگاه شما و ماژول گیرنده بلوتوث صوتی VHM-314 به یکدیگر، موسیقی موردنظر از طریق بلندگوهای متصل به ماژول پخش خواهند شد.

مشخصات فنی:

• دامنه ولتاژ منبع تغذیه: 3.7 الی 5 ولت
• SNR برابر است با : 90 دسی بل
• THD+N برابر است با : 70- دسی بل
• DNR برابر است با : 91 دسی بل
• پشتیبانی از اتصال اتوماتیک
• پشتیبانی از WAV+APE+FLAC+MAP
• پشتیبانی از A2DP/AVCTP/AVDTP/HFP
• برد انتقال بدون مانع (LOS): 15 متر
• پشتیبانی از بلوتوث نسخه 4.1
• ابعاد: 30x30 میلی متر
