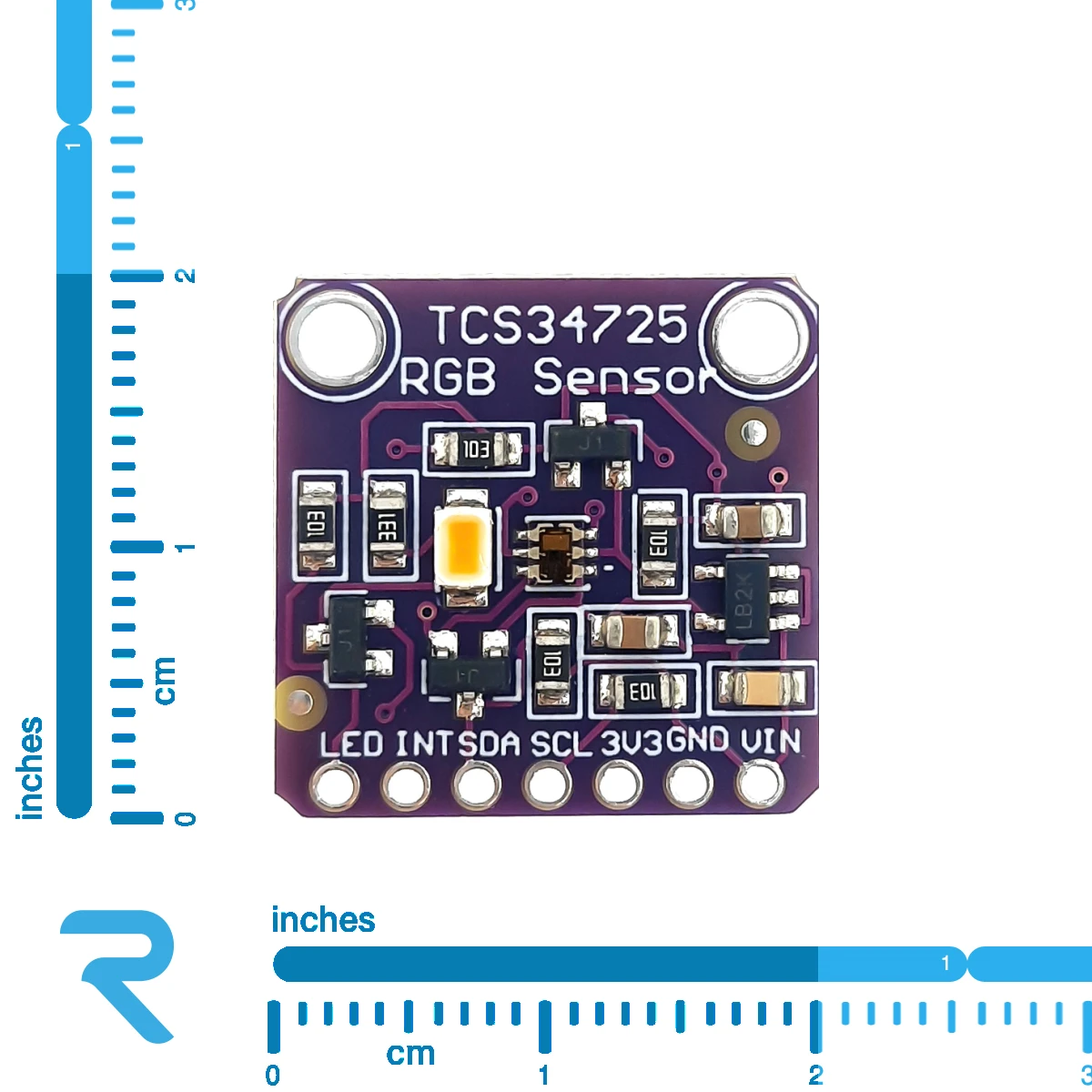

ماژول تشخیص رنگ TCS34725 RGB

توضیحات:

این محصول یک ماژول تشخیص رنگ TCS34725 RGB است. این ماژول یکی از بهترین ماژول هایی است که می‌توان به کمک آن رنگ های متفاوت و خیره کننده ای را دید. تراشه TCS34725 قسمت اصلی این ماژول است که  با فیلتر کردن طیف IR شدت نور RGB را به دیجیتال تبدیل می‌کند. قابلیت فیلتر کردن IR باعث افزایش دقت و قابل مشاهده بودن طیف رنگی گسترده ای در خروجی ماژول می‌شود. داده های RGB و شدت نور از طریق رابط I2C در خروجی ماژول قابل دریافت است. حساسیت بالا، رنج دینامیکی گسترده و دقت بالا در اندازه گیری، از مزیت های این ماژول است.

عملکرد ماژول تشخیص رنگ TCS34725 RGB:

نور سفید توسط LED ای که روی ماژول قرار دارد به جسم تابیده می‌شود و نورهای قرمز، سبز، آبی و سفید بازتاب شده از سطح جسم توسط سنسور اندازه گیری می‌شود. چهار ADC خروجی آنالوگ سنسور را به مقادیر 16 بیتی دیجیتال تبدیل می‌کند. این مقادیر دیجیتال از طریق رابط I2C در دسترس میکروکنترلر قرار دارد. وقفه زمانی فعال می‌شود که مقدار اندازه گیری شده از حد بالا و پایین آستانه بیشتر و یا کمتر شود. در این حالت پایه INT ماژول، LOW می‌شود.
LED نصب شده روی برد برای نوردهی به جسم استفاده می‌شود که می‌تواند با پایه LED کنترل شود. زمانی که این پایه به جایی متصل نباشد، LED روشن است و اگر این پایه به زمین متصل شود، LED خاموش می‌شود.

پایه های ماژول:

• LED :LED روی ماژول را کنترل می‌کند. زمانی که به زمین متصل شود، LED خاموش می‌شود.
• INT: خروجی وقفه است که با LOW شدن فعال می‌شود. به دلیل اینکه این خروجی کلکتور باز است پس باید به مقاومت pull-up متصل شود.
• SDA: خط داده ارتباط I2C است که به پایه SDA میکروکنترلر متصل می‌شود.
• SCL: خط کلاک ارتباط I2C است که به پایه SCL میکروکنترلر متصل می‌شود.
• 3V3: خروجی 3.3 ولت که از رگولاتور 3.3 ولت روی برد گرفته می‌شود.
• GND: پین زمین ماژول است.
• VIN: تغذیه ماژول است که به 3.3 ولت یا 5 ولت متصل می‌شود.

مشخصات فنی:

• تراشه: TCS34725
• ولتاژ تغذیه: 3.3V-5V
• بیشترین جریان: 3mA
• پروتکل ارتباطی: I2C
• محدوده دینامیکی: 3,800,000
• مجهز به فیلتر IR
• ابعاد: 20mm x 20mm
