نام فروشنده داخلی | ۱+ عدد | ۳+ عدد | ۲۰۰+ عدد | ویژگیها | ||
---|---|---|---|---|---|---|
سامان الکترونیک | 3 | 703,000 | 630,000 | 615,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
تکنوجو | 3 | 788,000 | 700,000 | 678,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
مستندات فنی
عنوان | مقدار |
---|---|
وزن | ۹ گرم |
گاز هدف | الكل، پروپان، هيدروژن، متان، مونوكسيد كربن، LPG |
ولتاژ تغذیه | 5 V |
نوع خروجی | دیجیتال و آنالوگ |
تعداد پایه | 4 |
عرض | 20 mm |
طول | 32 mm |
توضیحات محصول

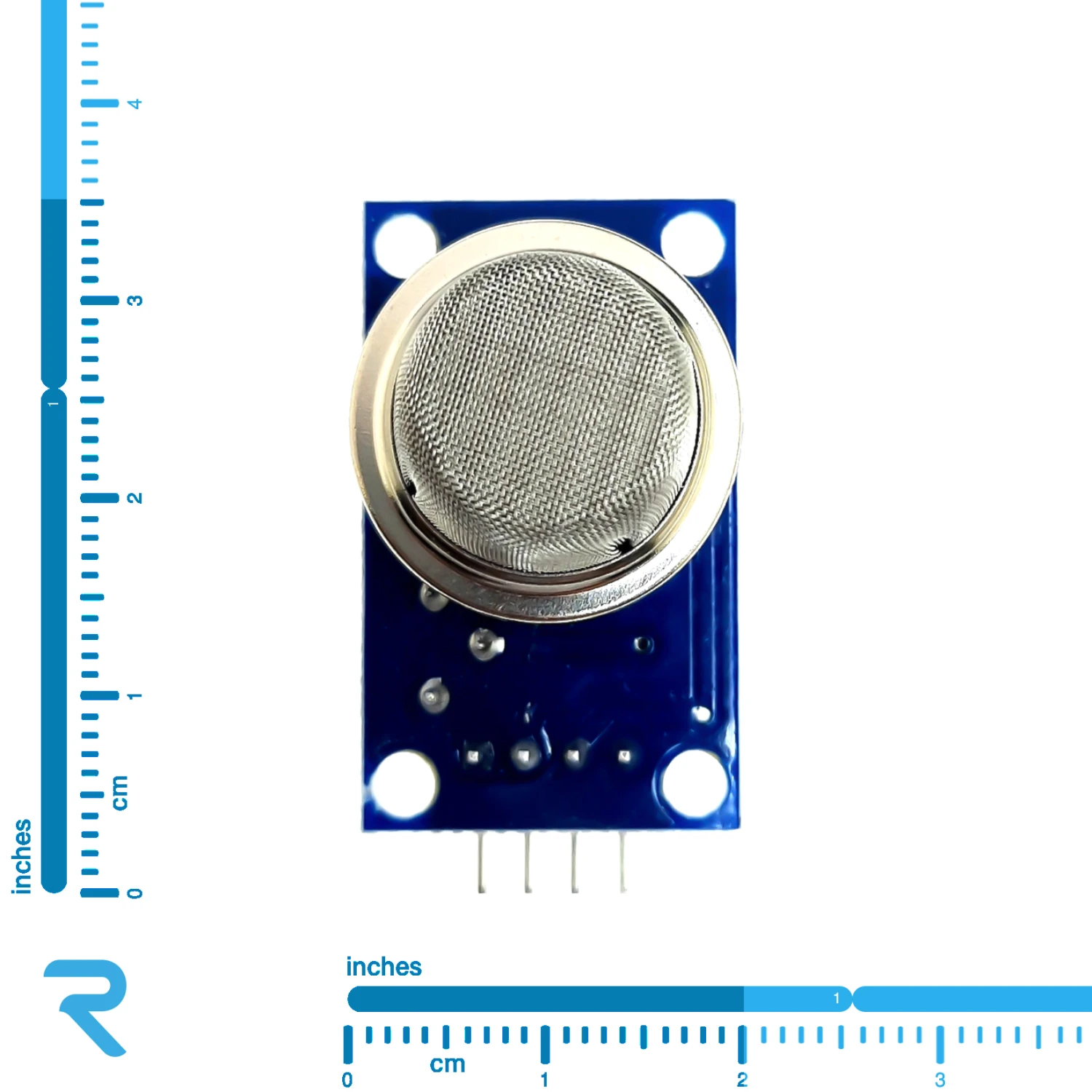

ماژول سنسور تشخیص دود و گاز MQ-2، یک سنسور نیمه هادی حساس به دود است که میتواند گازهای قابل احتراق LPG، الکل، پروپان، هیدروژن، متان و غلظت مونوکسید کربن را در محدوده 200 تا ppm 10000 تشخیص دهد که برای استفاده در محیط داخلی در دمای اتاق مناسب است. این سنسور میتواند به عنوان یک عامل ایمنی و پیشگیری از خطر آتشسوزی یا تهویه هوای ناامن عمل کند. ولتاژ کاری این ماژول سنسور 5 ولت DC میباشد. از جمله ویژگیهای ماژول سنسور گاز MQ-2، میتوان به محدوده تشخیص عملیاتی گسترده، حساسیت بسیار بالا و سرعت پاسخگویی بسیار سریع اشاره کرد. این ماژول سنسور دارای هر دو خروجی آنالوگ و دیجیتال میباشد. خروجی آنالوگ بهطور مستقیم متناسب با یک سیگنال ولتاژ است. هر چه غلظت گاز در هوا بیشتر شود، ولتاژ خروجی آنالوگ نیز بیشتر خواهد شد. در خروجی دیجیتال نیز، غلظت گاز با دو مقدار 1 (HIGH) و 0 (LOW) مشخص می شود. خروجی 1 (HIGH) نشان میدهد که غلظت گاز قابل احتراق، به میزان آستانهای که برای سنسور تعریف شدهاست، رسیده و خروجی 0 (LOW) بیانگر عدم وجود گاز در هوای اطراف میباشد. روی برد این ماژول سنسور، یک پتانسیومتر تعبیه شدهاست که میتواند آستانه خروجی دیجیتال را تنظیم کرده و حساسیت کلی سنسور را کنترل کند. همچنین دو ال ای دی به رنگ قرمز و سبز روی برد ماژول قرار دارد. ال ای دی قرمز رنگ که با POWER-LED روی برد مشخص شدهاست، زمانی روشن میشود که ماژول به یک منبع تغذیه متصل شود و تغذیه آن تامین شود. ال ای دی سبز رنگ نیز، که با DOUT-LED مشخص شده، زمانی روشن خواهد شد که میزان گاز نشتی به مقدار آستانهای که توسط پتانسیومتر برای سنسور تعریف شدهاست، برسد. این ماژول شامل 4 پایه میباشد که عبارتند از VCC، GND، DO، AO. پایههای VCC و GND جهت تامین تغذیه ماژول به کار میروند. پایه DO، پین خروجی دیجیتال برد است و پایه AO، پین خروجی آنالوگ ماژول میباشد که یک سیگنال ولتاژ ارائه میدهد که بر اساس سطح گاز شناسایی شده، مقداری بین VCC و 0 دارد. در صورت استفاده از خروجی دیجیتال ماژول، میتوان از یک مبدل آنالوگ به دیجیتال (ADC) استفاده کرد و خروجی را به یک میکروکنترلر یا برد آردوینو متصل کرد.
ماده حساس به کار رفته در ماژول سنسور تشخیص دود و گاز MQ-2، اکسید قلع (SnO2) است که یک ماده حسگر گاز نیمه هادی است. اکسید قلع بهطور طبیعی یک ماده رسانا نیست، اما هنگامیکه گاز قابل احتراقی در هوا وجود داشته باشد، اکسید قلع با آن گاز فعال شده و رسانایی بالایی ارائه میدهد و زمانی که هیچ گازی در هوا وجود نداشته باشد، رسانایی کمی در سنسور گاز MQ-2، حاصل میشود. بنابراین، میزان رسانایی سنسور، به غلظت گاز در هوا بستگی دارد.
