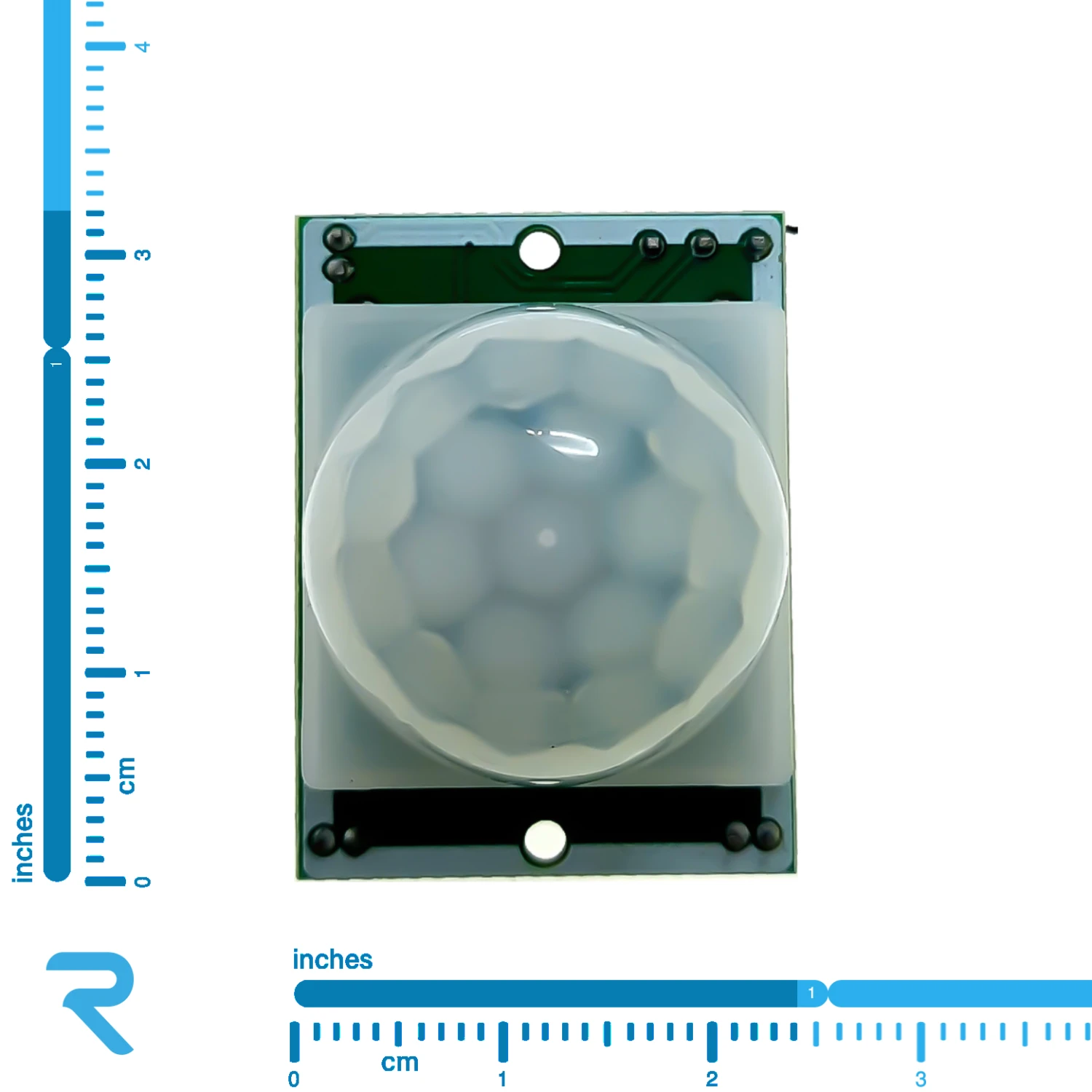

ماژول سنسور تشخیص حرکت PIR مدل HC-SR501

اشتراک‌گذاری
شناسه 0514006
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
430,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۵۰+ عدد ۲۰۰+ عدد ویژگی‌ها
روبوایکیو 0 430,000 420,000 410,000 405,000 سلامت ظاهری و فنی کالا
جور الکترونیک 3 481,000 460,000 447,000 441,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
سامان الکترونیک 2 527,000 507,000 503,000 502,000 سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
فراگ 3 544,000 524,000 520,000 519,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
ماژول شاپ 3 522,000 476,000 471,000 471,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
فهیم الکترونیک 3 511,000 490,000 486,000 459,000 سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۳ روز کاری دیگر
مشهد الکترونیک 5 519,000 477,000 450,000 445,000 سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۵ روز کاری دیگر

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۸/۳۳۰۶۶۶۶۶۷ گرم

توضیحات محصول

ماژول سنسور تشخیص حرکت PIR ترکیبی از تراشه BISS0001 و سنسور  PIR می‌باشد که برای تشخیص ورود یا خروج افراد به اتاق و به‌طور کلی تشخیص حرکت گزینه‌ی بسیار مناسبی است. این سنسور دارای مزایای زیادی از جمله توان مصرفی کم، دامنه دید وسیع و کاربرد آسان می‌‌باشد. این ماژول دارای سه پایه تغذیه، زمین و خروجی دیجیتال است. وجود رگولاتور ولتاژ بر روی برد امکان اتصال پایه تغذیه به هر مقدار از 4.5 تا 20 ولت را فراهم می‌سازد. اما معمولاً برای تغذیه سنسور از ولتاژ 5 ولت استفاده می‌شود. از جمله کاربردهای این ماژول می‌توان به کنترل روشنایی، کنترل درهای اتوماتیک و صدا اشاره کرد.  لازم به ذکر است که بر روی این ماژول دو پتانسیومتر یکی برای تنظیم فاصله و دیگری برای تنظیم زمان درنظرگرفته شده‌است:

  • فاصله__ با این پتانسیومتر امکان تنظیم بیشترین فاصله‌ای که حرکت تا آن فاصله قابل تشخیص است، فراهم شده‌است. رنج این پتانسیومتر از 3 متر تا حدود 7 متر است.
  • زمان__ با این پتانسیومتر مدت زمانی که خروجی بعد از تشخیص، HIGH باقی می‌ماند، قابل تنظیم است. رنج این پتانسیومتر از 3 ثانیه تا 300 ثانیه یا 5 دقیقه قابل تغییر است.

علاوه براین، این ماژول دارای دو مد کاری مختلف است که با اتصال هر کدام از پایه‌های L و H به پایه میانی قابل دسترس خواهد بود:

  • H__ در این مد، خروجی سنسور در مدت زمانی که سنسور حرکت تشخیص دهد HIGH باقی می‌ماند و در حالتی که حرکتی تشخیص نمی‌دهد LOW خواهد بود.
  • L__ در این مد بعد از هر بار تشخیص حرکت، خروجی با توجه به مدت زمان تنظیم شده توسط پتانسیومتر زمان، در حالت HIGH خواهد بود و در این مدت سنسور حرکتی را تشخیص نخواهد داد.

مشخصات فنی ماژول سنسور تشخیص حرکت مادون قرمز hc-sr501:

  • مدل: HC-SR501
  • ولتاژ تغذیه: 20 - 4.5 ولت
  • ولتاژ خروجی: 3.3 - 0 ولت
  • حداکثر جریان خاموشی: 50 میکروآمپر
  • حداکثر فاصله قابل تشخیص: 7 متر
  • حداکثر زاویه دید: 120 درجه
  • محدوده زمان تأخیر سنسور: 5 تا 300 ثانیه
  • محدوده دمای کاری: 15- تا 70 درجه سانتی‌گراد
  • ابعاد: 32mm x 24mm
برای نگه داشتن این محصول می‌توانید از براکت نگهدارنده سنسور تشخیص حرکت PIR مدل hc-sr501 استفاده کنید.
پایه های ماژول سنسور تشخیص حرکت مادون قرمز hc-sr501
اتصالات ماژول به رله و ترانزیستور جهت روشن کردن لامپ
