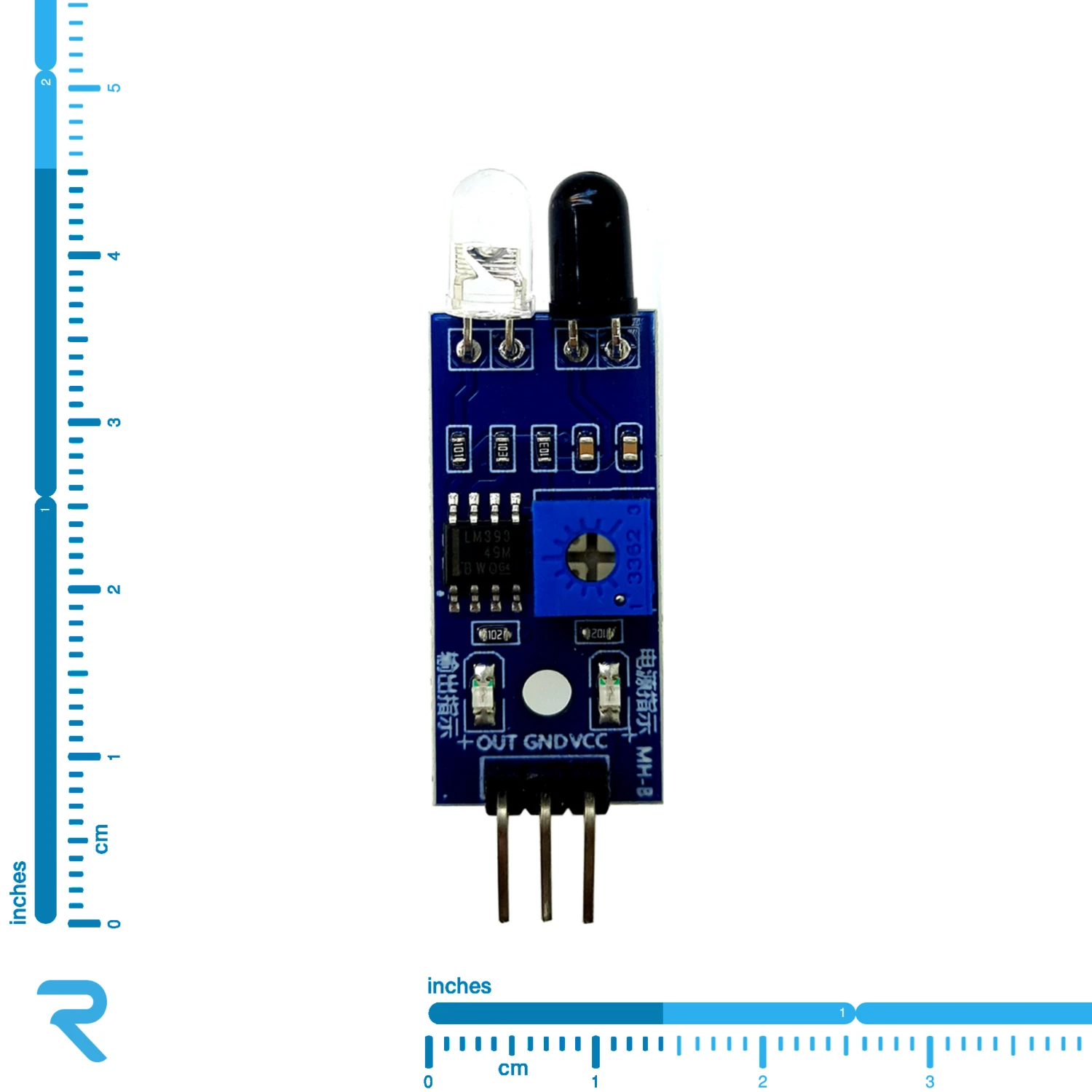

ماژول فرستنده و گیرنده مادون قرمز IR

اشتراک‌گذاری
شناسه 0514011
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
200,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۱۰۰+ عدد ۴۰۰+ عدد ویژگی‌ها
روبوایکیو 0 200,000 195,000 190,000 185,000 سلامت ظاهری و فنی کالا
سامان الکترونیک 3 285,000 262,000 240,000 233,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
راوین الکترونیک 3 239,000 212,000 202,000 202,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
تکنوجو 2 268,000 245,000 242,000 242,000 سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
فراگ 3 226,000 202,000 200,000 200,000 سلامت ظاهری کالا
الکتروسهیل 3 237,000 213,000 211,000 211,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر

مستندات فنی

عنوان مقدار
وزن ۴/۴۷ گرم

توضیحات محصول

ماژول فرستنده و گیرنده مادون قرمز IR مدل HW-210 دارای دو پایه تغذیه (VCC و GND) و یک پایه خروجی (OUT) است. این ماژول شامل یک فرستنده و یک گیرنده مادون قرمز در کنار هم است و می‌‎تواند براساس شدت مادون قرمز دریافت شده در گیرنده وجود جسم را در یک فاصله معین تشخیص دهد. دو LED روی این ماژول وجود دارد. LED قرمز رنگ نمایش‌دهنده اتصال تغذیه است و LED سبز رنگ هنگام دیدن مانع روشن می‌شود. همچنین ولتاژ پایه خروجی با دیدن مانع صفر می‌شود. شما می‌توانید با پتانسیومتر روی این ماژول، فاصله تشخیص سنسور را تنظیم کنید. از این ماژول می‌توان در انواع ربات‌ها برای تشخیص مانع، در ربات‌های مسیریاب برای تشخیص خط، در چشم های الکترونیکی، انکدرها و... استفاده کرد. این ماژول قابلیت اتصال به آردوینو و انواع میکروکنترلرها را دارد.

مشخصات فنی سنسور فرستنده گیرنده مادون قرمز IR:

  • دامنه ولتاژ تغذیه: 3 الی 5 ولت
  • جریان مصرفی: حدود 30 میلی‌آمپر
  • فاصله قابل تشخیص: 2 الی 30 سانتی‌متر
  • نوع سنسور: مادون قرمز
  • نوع خروجی: دیجیتال
  • قابلیت تنظیم میزان حساسیت با پتانسیومتر
  • دارای دو LED نمایشگر وضعیت تغذیه و تشخیص مانع
  • سازگار با انواع میکروکنترلرها
  • ابعاد ماژول: 15*42 میلی‌متر
نحوه عملکرد ماژول مادون قرمز مدل HW-210
پایه های ماژول فرستنده و گیرنده مادون قرمز IR مدل HW-210
ابعاد سنسور IR
