مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۱/۵ گرم |
| طول | 14 mm |
| عرض | 11 mm |
| محدوده دمای کاری | -40~85 °C |
توضیحات محصول

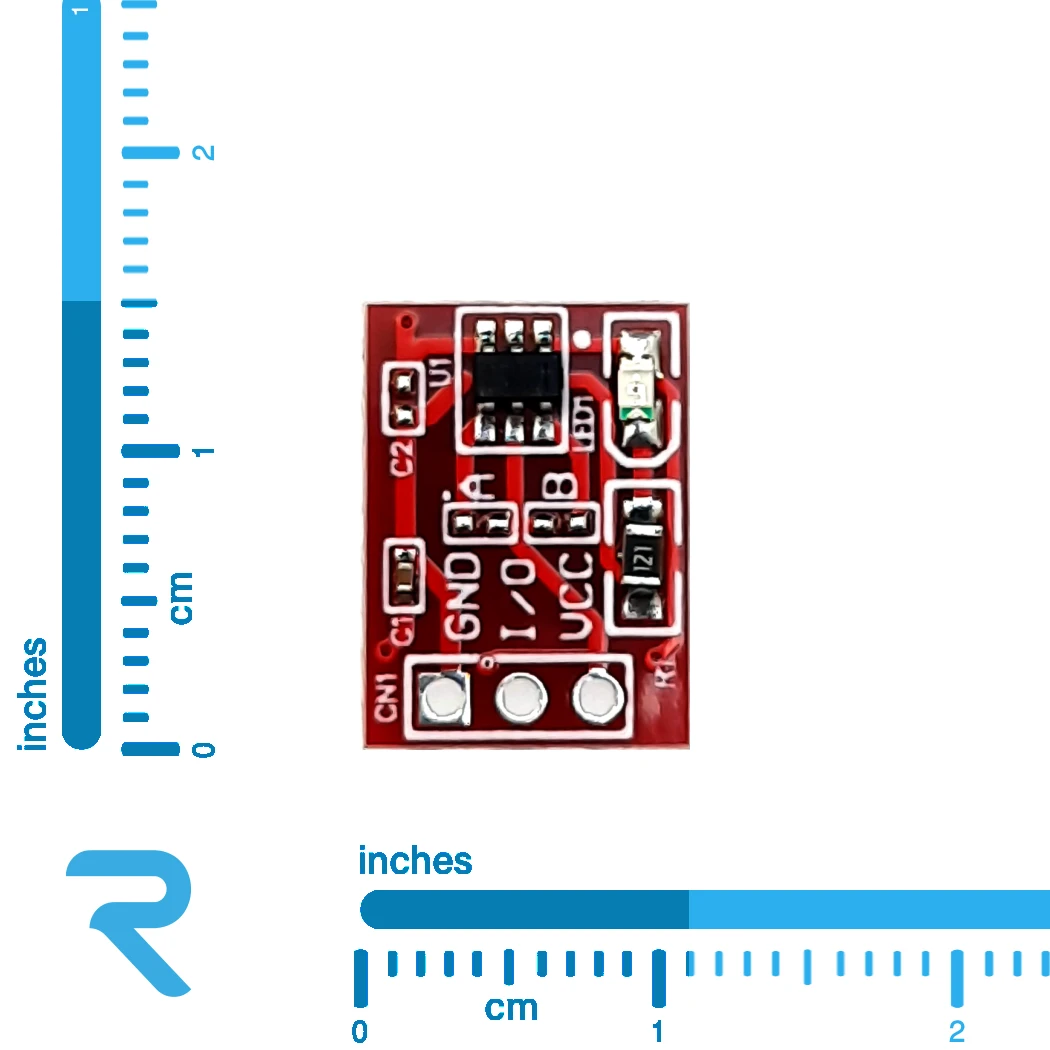

صفحه کلید لمسی خازنی 1 کلید TTP223، یک آشکارساز صفحه لمسی با ابعاد کوچک و کم هزینه است که می تواند لمس انگشت یا جسم رسانا را تشخیص دهد. این ماژول دارای محدوده ولتاژ کاری گسترده از 2 تا 5.5 ولت است که آن را با انواع دستگاه های الکترونیکی سازگار می کند. صفحه کلید لمسی خازنی TTP223، مجهز به یک مدار تنظیم مجدد برق داخلی می باشد. این مدار، یک عملکرد قابل اعتماد از ماژول، هنگام روشن شدن یا ریست شدن ارائه می دهد. استفاده از این ماژول بسیار آسان است و به اجزای خارجی کمی جهت راه اندازی نیاز دارد. همچنین، مصرف انرژی کمی دارد، که آن را به گزینه ای عالی برای دستگاه هایی که با باتری کار می کنند، تبدیل می کند. این ماژول دارای یک ناحیه لمسی با ابعاد 11 در 10.5 میلی متر در پشت ماژول است. همان طور که از اسم این صفحه کلید مشخص است، یک حسگر لمسی خازنی است که عملکرد آن مبتنی بر اندازه گیری ظرفیت خازن است. هنگامی که کاربر صفحه لمسی را لمس می کند، ماژول، تغییر در ظرفیت خازن را تشخیص می دهد و یک سیگنال دیجیتال برای نشان دادن لمس در خروجی ارائه می دهد. روی این ماژول یک ال ای دی نیز تعبیه شده است که زمان فعال شدن ماژول را نشان می دهد و زمانی که سنسور فعال و لمس تشخیص داده شود، روشن خواهد شد.
صفحه کلید لمسی خازنی 1 کلید TTP223، مبتنی بر تراشه TTP223 می باشد که مهم ترین ویژگی آن قابلیت تشحیص لمس است. این آی سی مانند یک سوئیچ عمل کرده و برای تشخیص لمس از حساسیت خازنی استفاده می کند. زمانی که لمسی به سطح حساس که توسط این آی سی تعیین شده است، اعمال می شود، خروجی آی سی تغییر می کند. این خروجی می تواند یک خروجی دیجیتال باشد که برای میکروکنترلرها مناسب است. لازم به ذکر است که این آی سی، تنها یک کلید لمسی را ارائه می دهد و جایگزین مناسبی برای کلیدهای سنتی و فشاری است.
بر روی برد این صفحه کلید لمسی خازنی، دو عدد جامپر تعیین مد با لیبل A و B تعبیه شده است که بر اساس نوع اتصال این دو پد، چهار پیکربندی مختلف برای این سوئیچ لمسی وجود دارد که در ادامه به شرح این 4 پیکربندی خواهیم پرداخت:
- در صورتی که هر دو جامپر A و B مدار باز باشند، خروجی دیجیتال ماژول در حالت پیش فرض LOW خواهد بود. هنگامی که ماژول، لمسی را تشخیص می دهد، خروجی به وضعیت HIGH تغییر می کند و با رها شدن لمس دوباره به حالت پیش فرض باز می گردد.
- در حالتی که جامپر A مدار باز و جامپر B اتصال کوتاه باشد، خروجی دیجیتال در حالت پیش فرض LOW است. هنگامی که لمسی تشخیص داده می شود وضعیت خروجی را به HIGH تغییر می دهد و تا زمانی که لمس دیگری شناسایی نشود در آن حالت باقی می ماند.
- در صورتی که جامپر A اتصال کوتاه و جامپر B مدار باز باشد، خروجی دیجیتال در حالت پیش فرض HIGH است. هنگامی که لمسی تشخیص داده می شود وضعیت خروجی را به LOW تغییر می دهد و با آزاد شدن لمس، به حالت پیش فرض برمی گردد.
- در حالتی که هر دو جامپر A و B اتصال کوتاه باشند، خروجی دیجیتال به صورت پیش فرض HIGH خواهد بود. هنگامی که لمسی تشخیص داده می شود، وضعیت خروجی را به LOW تغییر می دهد و تا زمانی که لمس دیگری شناسایی نشود در آن حالت باقی می ماند.
مشخصات فنی:
- تراشه: TTP223
- دامنه ولتاژ تغذیه: 2 الی 5.5 ولت
- دارای خروجی دیجیتال
- مجهز به ال ای دی نمایشگر وضعیت فعال بودن سنسور
