شناسه 0514073
تصویر ممکن است تفاوتهای جزیی با کالای اصلی داشته باشد. اما این تفاوتها تاثیری بر عملکرد و کارایی آن ندارند.
بهترین فروشندگان براساس قیمت تعدادی
| 1 | الکترونیک یاران | 325,000 |
| 50 | الکترونیک یاران | 298,000 |
| 100 | سامان الکترونیک | 311,000 |
| 300 | سامان الکترونیک | 303,000 |
| نام فروشنده داخلی | ۱+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ۱۰۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 364,000 | 361,000 | 353,000 | 351,000 | 350,000 | 348,000 | سلامت ظاهری و فنی کالا | |
| سامان الکترونیک | 4 | 344,000 | 321,000 | 311,000 | 303,000 | 295,000 | 288,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۵ روز کاری دیگر | |
| الکترونیک یاران | 3 | 325,000 | 298,000 | 286,000 | 285,000 | 275,000 | 275,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر | |
| فهیم الکترونیک خاورمیانه | 2 | 357,000 | 349,000 | 346,000 | 345,000 | 345,000 | 345,000 | سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| رهام | 5 | 374,000 | 357,000 | 351,000 | 350,000 | 349,000 | 349,000 | سلامت ظاهری و فنی کالا ارسال از روبوایکیو ۶ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۳ گرم |
توضیحات محصول
توضیحات :
سنسور مغناطیسی UGN3144 یک سنسور اثر هال میباشد که تغییرات میدان مغناطیسی در اطراف آن باعث تغییر ولتاژ پایه خروجی آن می شود . در واقع ولتاژ خروجی با شدت میدان مغناطیسی رابطه ی مستقیم دارد یعنی هر چه شدت میدان مغناطیسی در اطراف سنسور بیشتر شود مقدار ولتاژ پایه خروجی بیشتر می شود اما ولتاژ خروجی در حد میلی ولت است به همین دلیل برای گرفتن یک خروجی مطلوب و قابل تحلیل معمولا در کنار سنسور از تقویت کننده نیز استفاده میشود .
این ماژول شامل یک سنسور مغناطیسی UGN3144 به همراه یک مقایسه کننده ی ولتاژ AZ393 می باشد ودارای دو خروجی آنالوگ A0 و دیجیتال D0 است که خروجی دیجیتال پس از تشخیص میدان مغناطیسی زمین میشود و خروجی آنالوگ در واقع به همان پایه خروجی سنسور متصل است که میتوان آنرا به تقویت کننده ی دلخواه متصل کرد .
دو ال ای دی نیز بر روی ماژول وجود دارد که یکی با اتصال تغذیه روشن می شود و دیگری پس از تشخیص میدان مغناطیسی در اطراف ماژول .
مشخصات فنی :
این ماژول شامل یک سنسور مغناطیسی UGN3144 به همراه یک مقایسه کننده ی ولتاژ AZ393 می باشد ودارای دو خروجی آنالوگ A0 و دیجیتال D0 است که خروجی دیجیتال پس از تشخیص میدان مغناطیسی زمین میشود و خروجی آنالوگ در واقع به همان پایه خروجی سنسور متصل است که میتوان آنرا به تقویت کننده ی دلخواه متصل کرد .
دو ال ای دی نیز بر روی ماژول وجود دارد که یکی با اتصال تغذیه روشن می شود و دیگری پس از تشخیص میدان مغناطیسی در اطراف ماژول .
مشخصات فنی :
- VCC : مثبت تغذیه 3.5 تا 5 ولت
- GND : منفی تغذیه
- D0 :خروجی دیجیتال
- A0 : خروجی آنالوگ
- مدل سنسور : UGN3144
- تراشه ی مقایسه کننده : AZ393
- قطر سوراخ نصب ماژول : 3 میلی متر

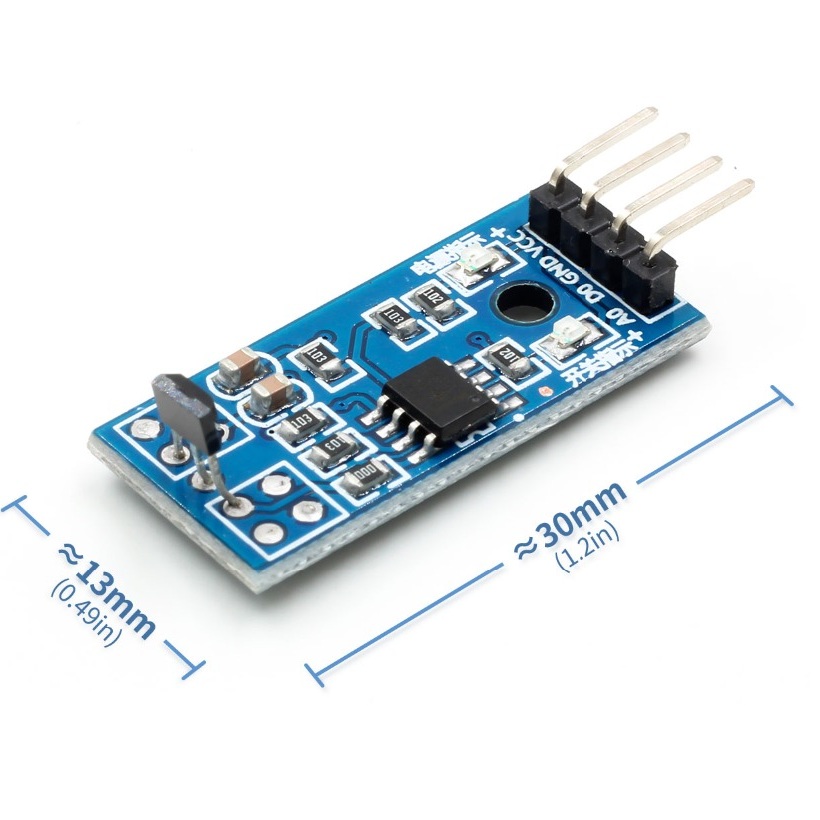

- ابعاد ماژول : 14.2*31.3 میلی متر
.jpg)
.jpg)
