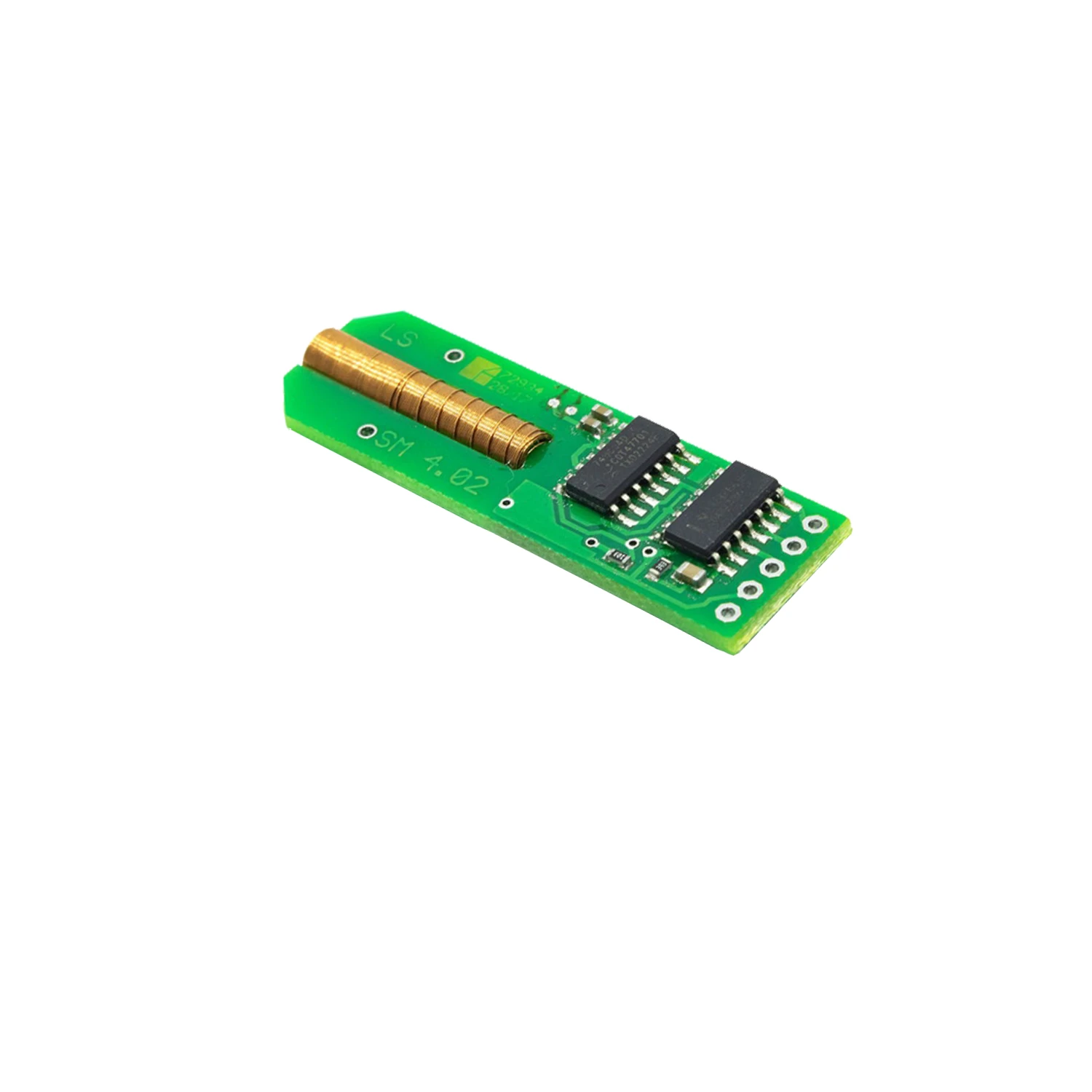

ماژول سنسور میدان مغناطیسی FLC-100AL اورجینال ساخت روسیه

اشتراک‌گذاری
شناسه 0514077
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
41,900,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ویژگی‌ها
روبوایکیو 0 41,900,000 سلامت ظاهری و فنی کالا

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۱۷/۷۵ گرم
طول 44.5 mm
عرض 14 mm
پارت نامبر FLC-100AL
نوع Fluxgate Magnetometer
پهنای باند 1 kHz
دقت اندازه گیری میدان 0.3 µT
طول سیم پیچ 22 mm
محدوده دمای کاری -40~85 °C
حداکثر جریان مصرفی 2 mA
حداکثر میدان قابل اندازه گیری 100 µT

توضیحات محصول

توضیحات :

FLC-100AL یک سنسور میدان مغناطیسی مینیاتوری یا مگنومتر با دقت بالاست که میتواند میدان مغناطیسی را در بازه ی 100- تا 100+ میکرو تسلا تشخیص دهد . از این سنسور می توان در کاربردهایی که حساسیت و پایداری بالا نیاز است و نمی توان سنسور های معمولی مانند سنسور اثر هال و سنسور MR را به کار برد، استفاده کرد .این سنسور یک مگنومتر تک محور است که بدون مدار درایور خارجی می تواند کار کند و با توجه به ولتاژ 5 ولت و مصرف جریان پایین برای کاربرد هایی که از باتری به عنوان منبع تغذیه استفاده می شود بسیار مناسب است . خروجی سنسور به صورت آنالوگ است و ولتاژ خروجی متناسب با میدان مغناطیسی تغییر می کند .برای اتصال تغذیه و گرفتن خروجی از ماژول پد هایی به فاصله 2.54 میلی متر بر روی بورد قرار داده شده که میتوان بر روی آنها پین هدر قرار داد .
از مهمترین کاربرد های این سنسور میتوان به اندازه گیری میدان مغناطیسی زمین ( برای جهت یابی ) و شناسایی اجسام مغناطیسی ( مانند اجسام آهنی) از فاصله ی دور اشاره کرد. این محصول به دلیل واردات راحت تر از روسیه با قیمتی بسیار کمتر از نمونه ی آلمانی شرکت اسفان مایر و با همان کیفیت ارئه می شود.

مشخصات فنی :
  • رنج تشخیص : 100- تا 100+ میکرو تسلا
  • ولتاژ تغذیه : 5 ولت
  • جریان مصرفی : 2mA
  • دقت در دمای 20 درجه ی سانتی گراد : %2±0.3UT±
  • دمای کاری : 40- تا 85 درجه ی سانتی گراد
  • پهنای باند : 0 تا 1 کیلو هرتز
  • امپدانس خروجی : کمتر از یک اهم
  • ماکزیمم بار بین OUT+ و OUT- : بزرگتر از 1 کیلو اهم
  • نویز بسیار پایین و پایدار بالا
  • طول سیم پیچ : 22mm

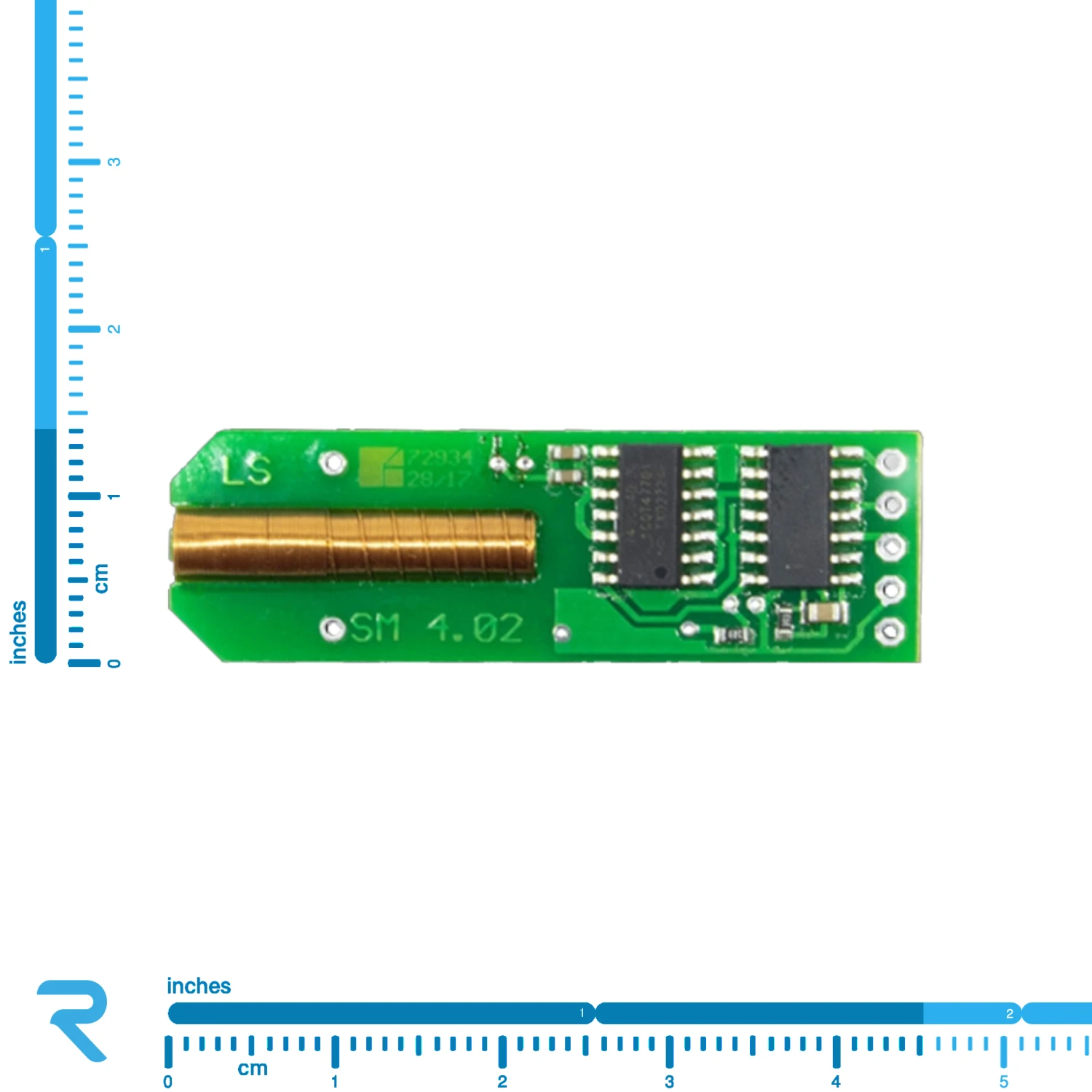

  • ابعاد : 44.5mmx14mmx5.5mm
  • ساخت کشور روسیه
کاربرد ها :
  • اندازه گیری میدان مغناطیسی زمین
  • تشخیص فلزات فرو مغناطیسی از فاصله ی زیاد
  • تشخیص میدان خطوط برق
  • اندازه گیری جریان
  • سنسور فاصله سنج
  • تشخیص خودرو وکنترل ترافیک
  • بازرسی مواد و بسته ها(مثلا گیت فرودگاه)
  • و ... .
