مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۲۸/۱۱ گرم |
| عنوان انگلیسی | 5V 2‑Channel Relay Module |
توضیحات محصول
توضیحات:

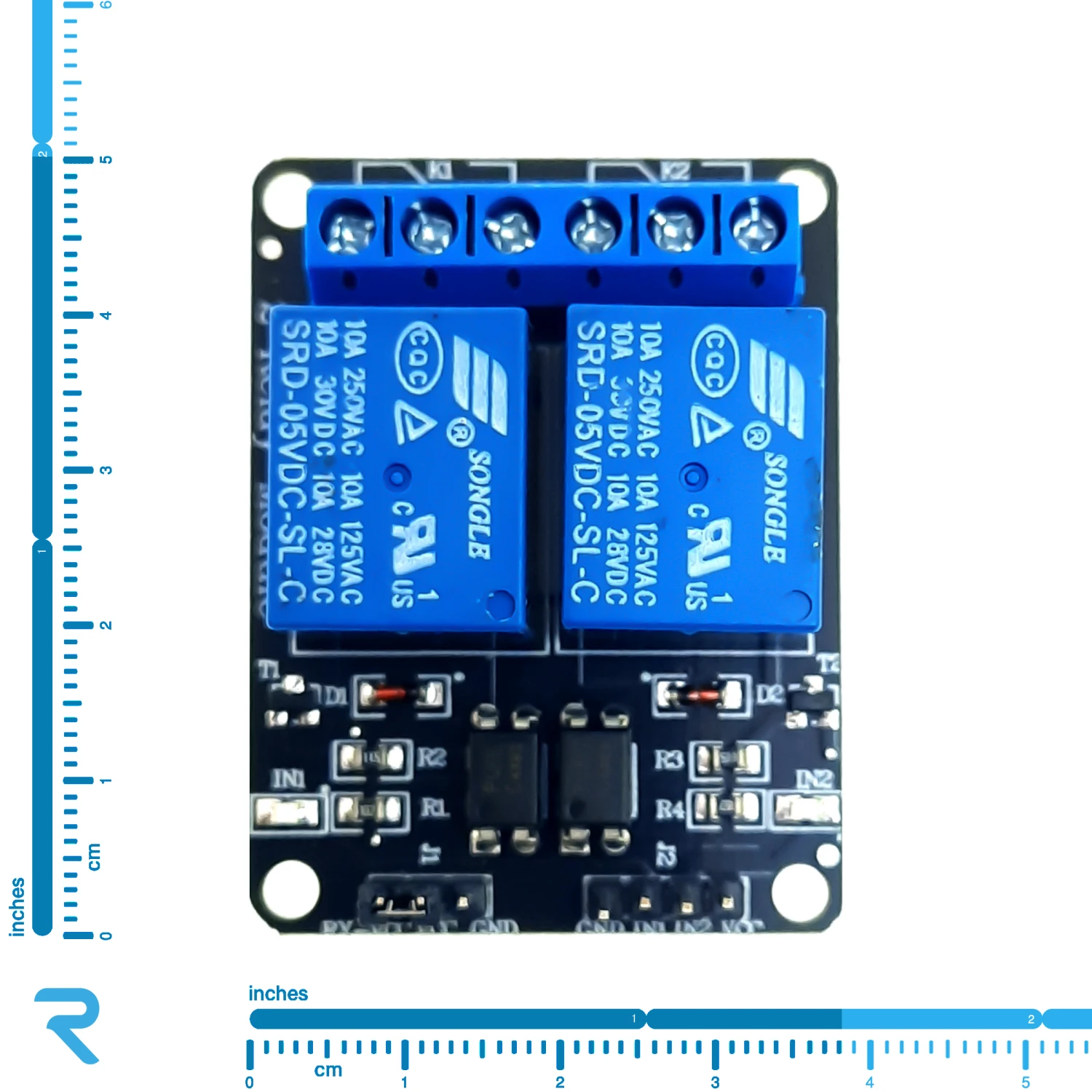

این محصول یک ماژول رله 5 ولت 2 کانال است که بر روی آن از دو رله ی 5 ولت با کیفیت استفاده شده و با آردوینو و همچنین انواع میکرو کنترلر ها سازگاری دارد و بوسیله آن میتوان وسایل برقی را تا ولتاژ 250 ولت و جریان 10 آمپر را به راحتی کنترل کرد . برای اینکه هنگام اتصال به میکرو کنترلر نویز ایجاد شده توسط رله بر روی عملکرد میکرو تاثیر نگذارد هر کانال توسط یک اپتوکوپلر ایزوله شده است .برای هر کانال نیز یک کانکتور پیچی بر روی بورد قرار داده شده که به وسیله آن تمام پایه های رله (NO-NC-COM) در دسترس هستند، همچنین برای هر کانال یک ال ای دی نشانگر قرمز رنگ قرار داده شده که با وصل هر کانال روشن می شوند .
بر روی ماژول یک پین هدر 4 تایی و یک پین هدر 3 تایی قرار دارد که در پین هدر چارتایی ، دو پایه مربوط به تغذیه ماژول یعنی GND و VCC است و دو پایه دیگر IN1 و IN2 ورودی فعال ساز رله هاست که Active Low هستند یعنی برای فعال شدن رله ها باید این دو پایه به GND متصل شوند . در پین هدر 3 تایی نیز دوتای آن همان VCC و GND ماژول است و یک پایه دیگر JD-VCC مربوط به تغذیه رله هاست که می تواند جدا متصل شود و هم میتوان به وسیله جامپر روی برد آنرا به VCC متصل کرد .
مشخصات فنی :
- تعداد کانال : 2 عدد
- ولتاژ رله ها : 5 ولت
- ولتاژ ورودی ماژول : 5 ولت
- جریان مورد نیاز هر کانال: 15 میلی آمپر
- فعالسازی رله ها: Active Low
- دارای نشانگر ال ای دی
- نوع کانکتور : ترمینال پیچی
- توانایی رله در تحمل ولتاژ 250 ولت و جریان 10 آمپر در حالت AC
- توانایی رله در تحمل ولتاژ 30 ولت و جریان 10 آمپر در حالت DC
- سازگار با انواع میکروکنترلرها

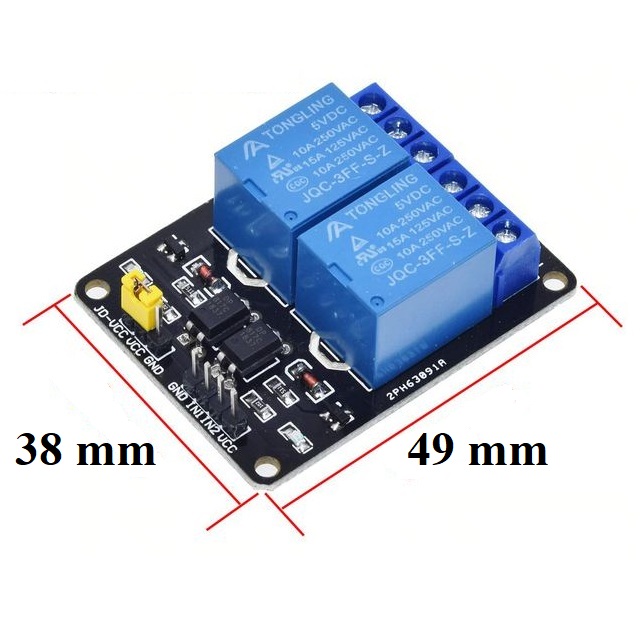

- ابعاد : 49x38x17 میلی متر
- قطر سوراخ : 3 میلی متر
- فاصله طولی سوراخ ها : 43.5 میلی متر
- فاصله عرضی سوراخ ها : 33 میلی متر
کاربردها:
- کنترل لامپ ها، موتور ها، شیر آلات الکترونیکی
- وسایلی که نیاز به ولتاژ و جریان بالا دارند.
- روشن و خاموش کردن چراغ ها و سایر وسایلی که با برق شهر کار می کنند.
- باز و بسته نمودن درب ها
- کنترل هوشمند و اتوماتیک تجهیزات کارخانه، سیستم های امنیتی، صنعتی و . . .
از این نوع ماژول با تعداد کانال های بیشتر نیز در فروشگاه موجود است.
