شناسه 0515004
| نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ۳۰۰+ عدد | ویژگی‌ها |
|---|
نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ۳۰۰+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 352,000 | 347,000 | 326,000 | سلامت ظاهری و فنی کالا | |
| ماژول شاپ | 3 | 396,000 | 346,000 | 328,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| فراگ | 3 | 401,000 | 352,000 | 316,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر | |
| جور الکترونیک | 4 | 447,000 | 397,000 | 354,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۴ روز کاری دیگر | |
| تکنوجو | 2 | 507,000 | 458,000 | 457,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱۳/۵ گرم |
| وای فای | ندارد |
| طول | 43 mm |
| عرض | 17 mm |
| ارتفاع | 17 mm |
| ولتاژ بوبین | 5 V |
| ولتاژ تغذیه | 5 V |
| حداکثر جریان رله | 10 A |
| ولتاژ AC رله | 250 VAC |
| ولتاژ DC رله | 30 V |
| تعداد رله | 1 |
توضیحات محصول

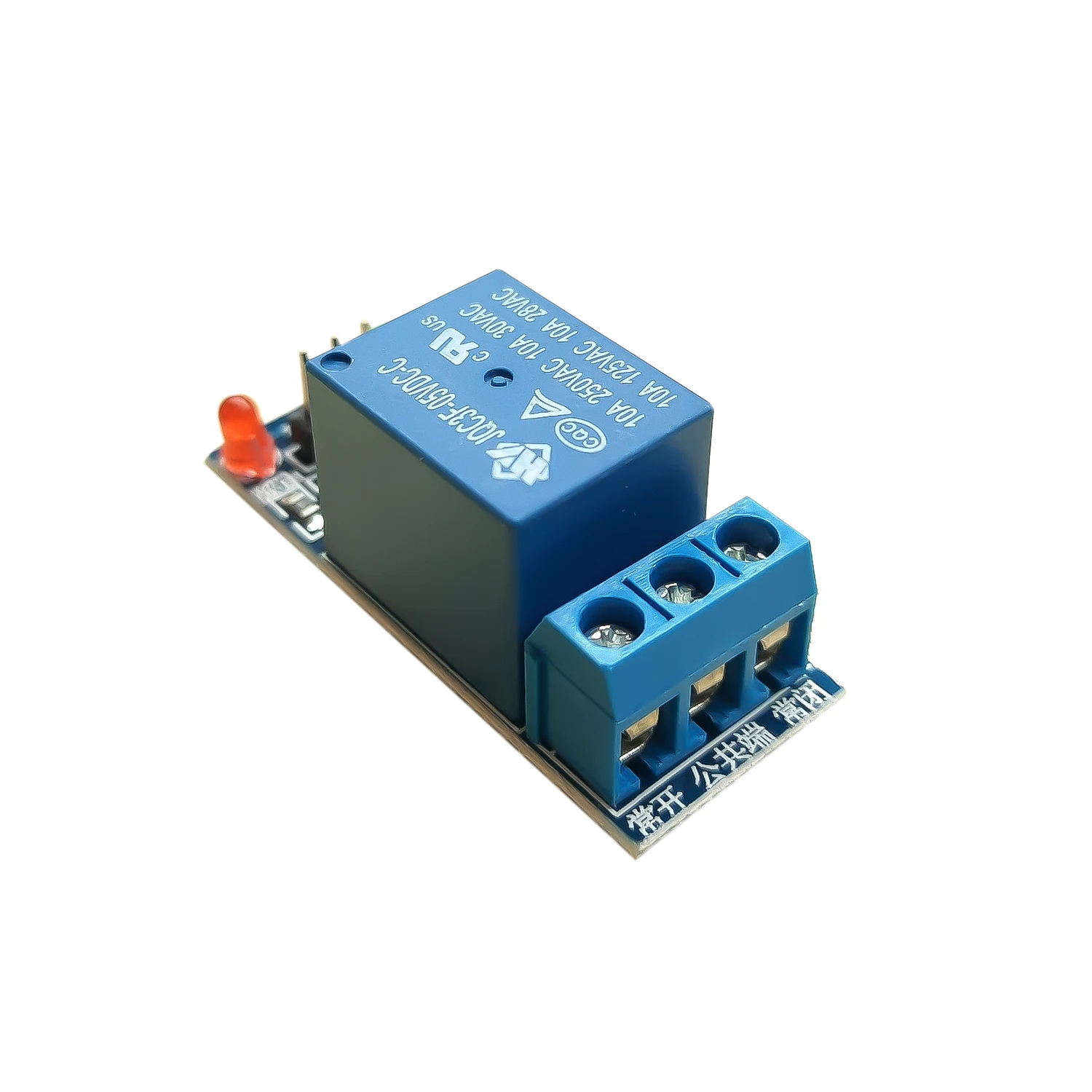

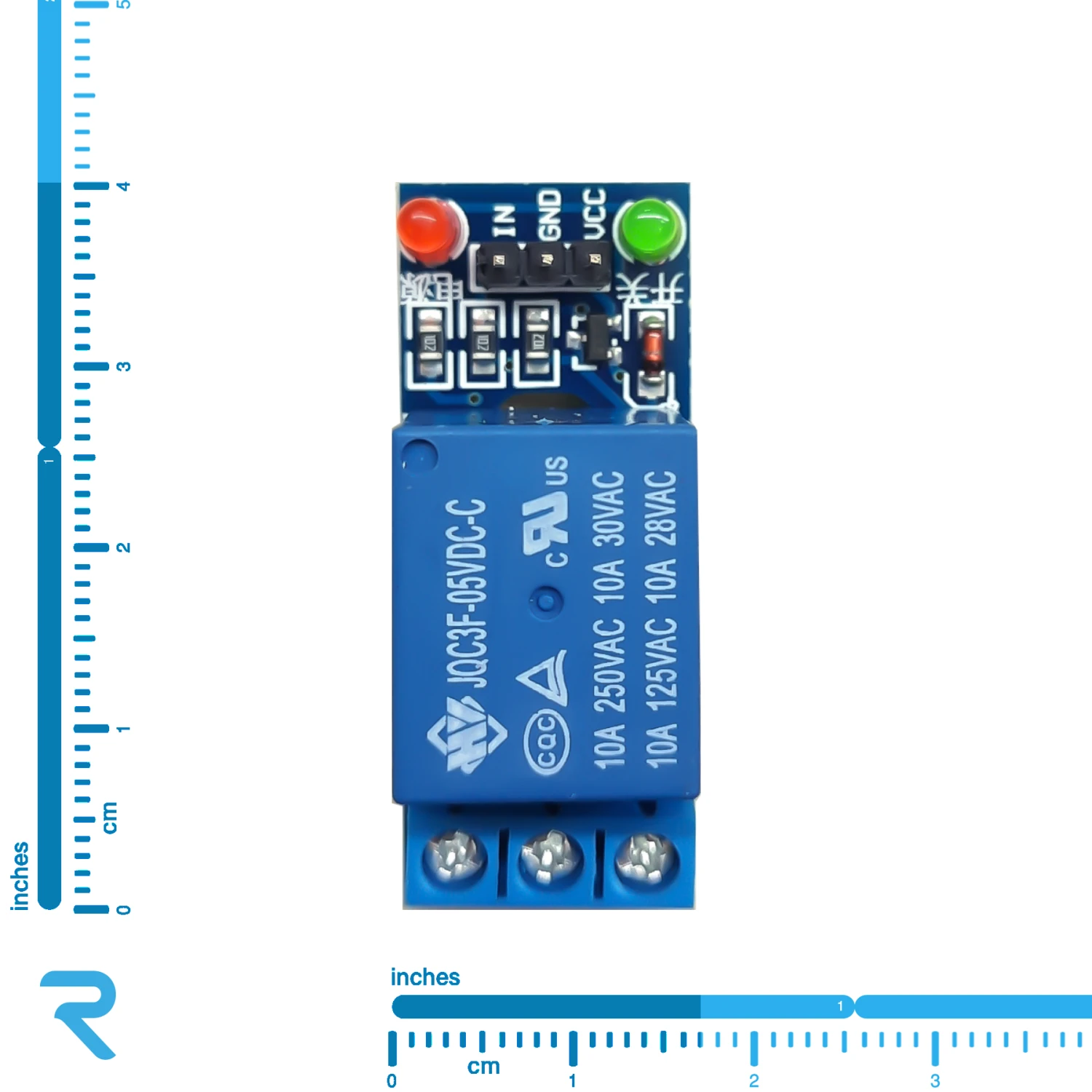

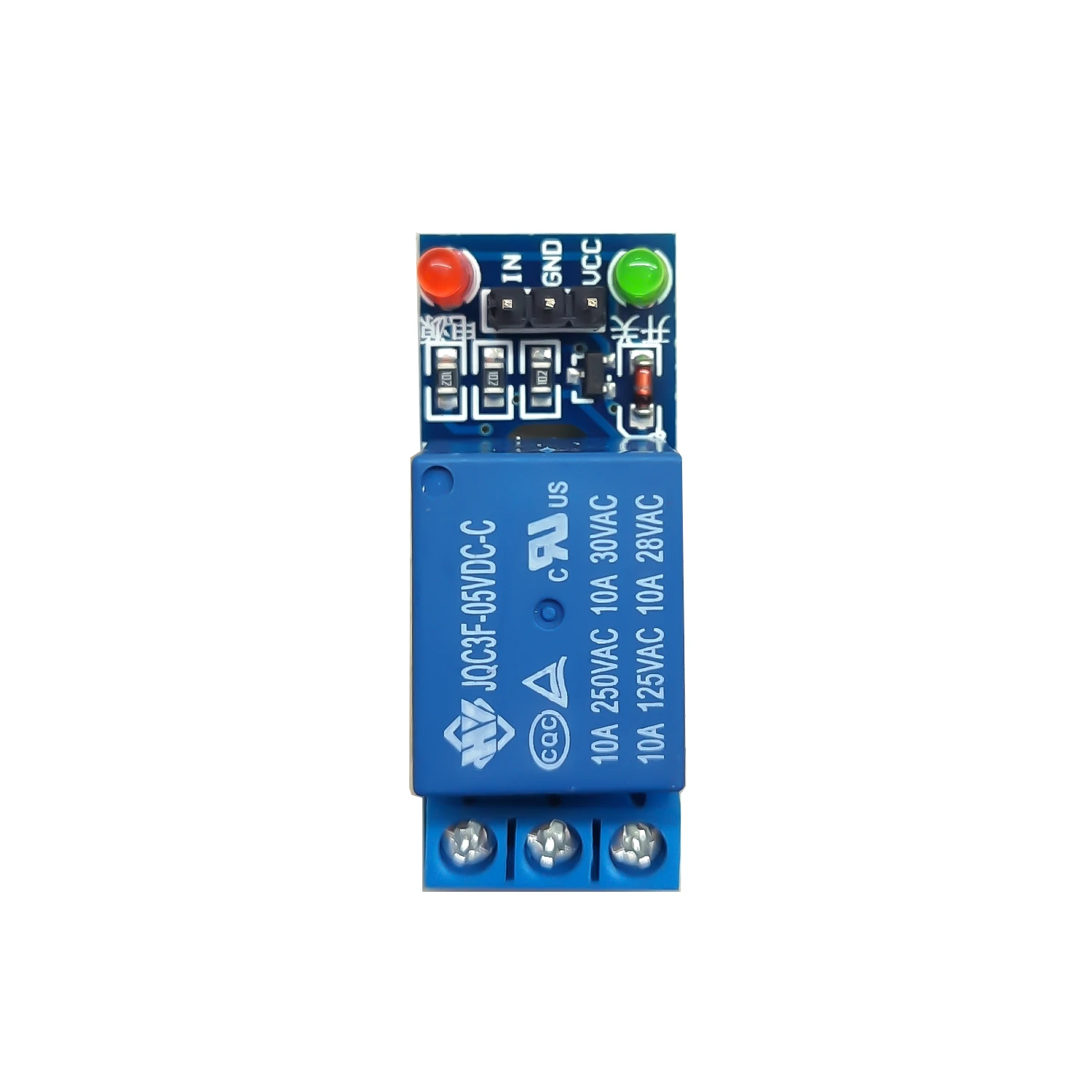

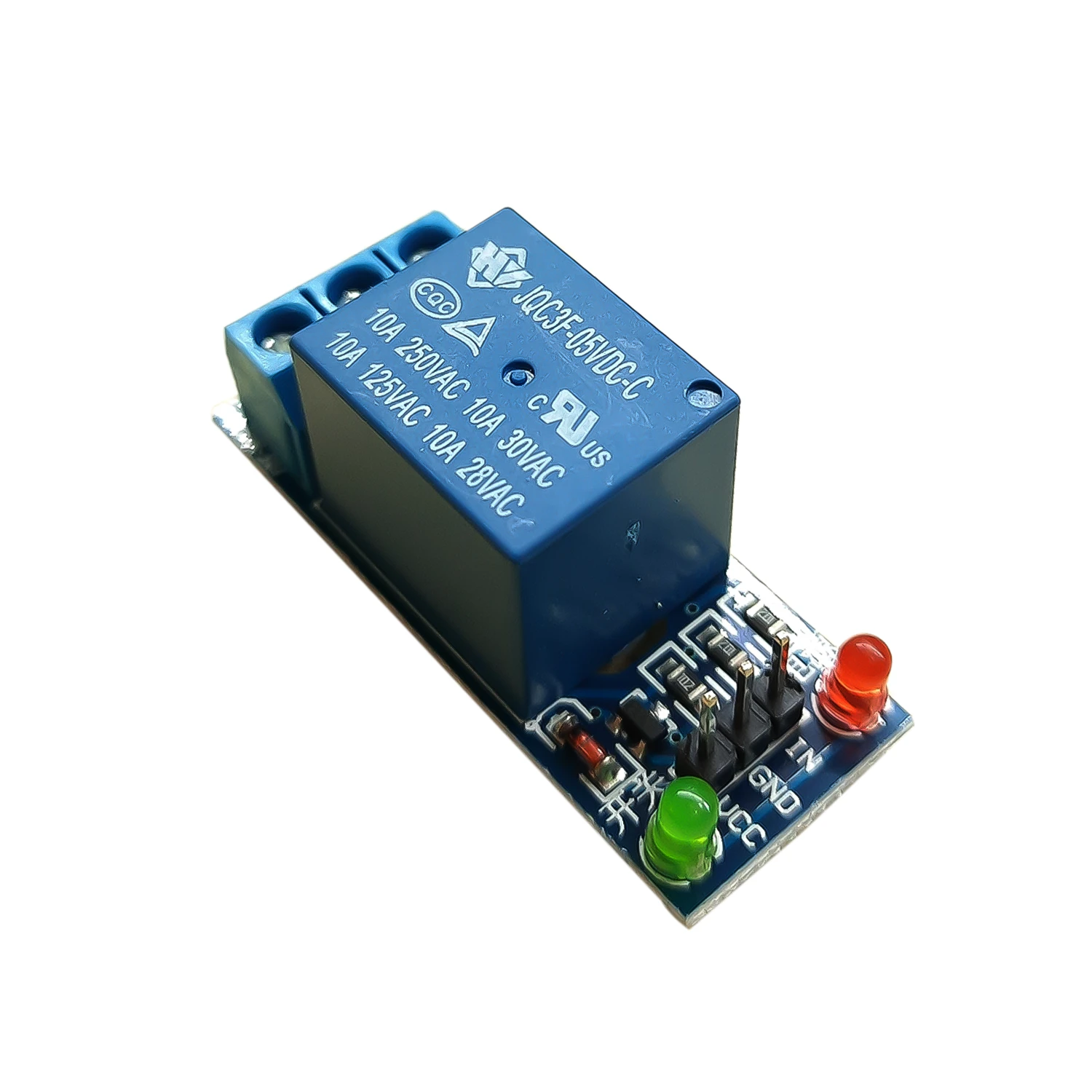

این محصول یک ماژول رله 5 ولت 1 کانال است که بر روی آن از 1 رله ی 5 ولت با کیفیت استفاده شده و با آردوینو و همچنین انواع میکرو کنترلر ها سازگاری دارد و به وسیله آن می توان انواع مصرف کننده های برقی AC را تا ولتاژ 250 ولت و جریان 10 آمپر و مصرف کننده های DC را تا 30 ولت 10 آمپر به راحتی کنترل کرد. برای اینکه هنگام اتصال به میکروکنترلر نویز ایجاد شده توسط رله بر روی عملکرد میکرو تاثیر نگذارد، هر کانال توسط یک اپتوکوپلر ایزوله شده است. برای هر کانال نیز یک کانکتور پیچی بر روی برد قرار داده شده که به وسیله آن تمام پایه های رله (NO-NC-COM) در دسترس هستند، همچنین برای هر کانال یک ال ای دی نشانگر قرمز رنگ قرار داده شده که با وصل هر کانال روشن می شوند. بر روی ماژول یک پین هدر 3 تایی قرار دارد که دو پایه مربوط به تغذیه ماژول یعنی GND و VCC است و 1 پایه دیگر ورودی فعال ساز رله است که Active Low می باشد، یعنی برای فعال شدن رله باید خروجی پایه آردوینو یا میکرو کنترلر صفر شود.
از این نوع ماژول با تعداد کانال های بیشتر نیز در فروشگاه موجود است.
کاربردها:
- کنترل لامپ ها، موتور ها، شیر آلات الکترونیکی
- وسایلی که نیاز به ولتاژ و جریان بالا دارند.
- روشن و خاموش کردن چراغ ها و سایر وسایلی که با برق شهر کار می کنند.
- باز و بسته نمودن درب ها
- کنترل هوشمند و اتوماتیک تجهیزات کارخانه، سیستم های امنیتی، صنعتی و . . .
مشخصات فنی:
- تعداد کانال : 1 عدد
- ولتاژ رله : 5 ولت
- ولتاژ ورودی ماژول : 5 ولت
- فعالسازی رله ها: Active Low
- دارای نشانگر ال ای دی
- نوع کانکتور : ترمینال پیچی
- توانایی رله در تحمل ولتاژ 250 ولت و جریان 10 آمپر در حالت AC
- توانایی رله در تحمل ولتاژ 30 ولت و جریان 10 آمپر در حالت DC
- سازگار با انواع میکروکنترلرها
- ابعاد: 43x17x17 میلی متر
خریداران این کالا
موارد زیر را هم خریده‌اند
با ثبت درخواست تا ۲ ساعت کاری آینده با شما تماس گرفته خواهد شد
با دریافت نمونه میتوانید با اطمینان خاطر از کیفیت کالا، سفارش خود را ثبت کنید. درصورت دریافت نمونه، گارانتی "تضمین تطابق با نمونه" برای سفارش شما فعال خواهد شد.
با زدن روی دکمه تایید، سفارش شما ثبت و تا ۱ روز کاری آینده با شما تماس گرفته خواهد
ببخشید باید vssو Gnd,In,را به پین شیلد آردینو نانو وصل می شود کرد
سلام دوست عزیز
بله. شما می توانید مقاله اتصال ماژول رله 5 ولت یک كاناله به آردوينو را برای راه اندازی این ماژول رله مطالعه نمایید.
سلام ببخشید میشه با رله و آردینو موتور روشن کرد
سلام دوست عزیز
برای راه اندازی موتور دی سی می توانید از ماژول آردوینو و ماژول درایور موتور استفاده نمایید. ماژول های درایور موتور موجود در فروشگاه از دسته "ماژول درایور و کنترلر موتور" قابل مشاهده اند. در صورت تمایل می توانید مقاله راه اندازی موتور DC، استپر موتور و سروو موتور با شیلد در... را مطالعه کنید.
آیا پتانسیومتر دارد؟
سلام دوست عزیز
خیر. پتانسیومتر ندارد.
سلام
ولتاژ ورودی فقط 5 ولت DC هستش ؟ و حداکثر تحمل (( جریان ورودی vcc )) چقدر هستش ؟
سلام دوست عزیز
بله ورودی 5 ولت است و در صوصرت اعمال ولتاژ بیشتر امکان آسیب به ماژول وجود دارد. مدل 12 ولت را از این لینک میتوانید مشاهده کنید: ماژول رله 12 ولت یک کاناله Active Low | 0515006
سلام وقت بخیر
میدان مغناطیسی این ماژول رله اگر در فاصله بسیار کم(چسبیده) با ماژول های کاهنده ولتاژ dc نصب شود در عملکرد آنها اختلال ایجاد میکند؟
سلام دوست عزیز
در صورتی که پروژه شما عملکرد خیلی حساسی ندارد میتوانید استفاده کنید
