مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۲۱۰ گرم |
| طول | 100 mm |
| عرض | 70 mm |
| ارتفاع | 12 mm |
| کیفیت | اصل |
| حداکثر ولتاژ تغذیه | 1 V |
توضیحات محصول
این دسته کنترلر برای مدیریت همزمان سه موتور طراحی شده و انتخابی مناسب برای انواع رباتهای جنگجو، فوتبالیست و آتشنشان است. وجود ۶ کلید مکانیکی امکان تغییر جهت چرخش هر موتور را فراهم میکند و به کاربر اجازه میدهد تا ربات را با دقت بالا در مسیر دلخواه هدایت کند. کلیدهای MR برای حرکت راستگرد و کلیدهای ML برای حرکت چپگرد موتورها در نظر گرفته شدهاند.
تغذیه برد کنترلر از طریق یک کانکتور ۲ پین نری ۲۵۱۰ انجام میشود. همچنین، کابل صنعتی ۶ سیمه همراه محصول، ارتباطی مطمئن و پایدار بین برد کنترلر و برد موتور ایجاد میکند. طراحی ساده و صنعتی این کیت باعث شده نصب و راهاندازی آن برای پروژههای آموزشی و مسابقاتی بسیار سریع و آسان باشد. توجه داشته باشید که نصب برد روی سطح نارسانا برای جلوگیری از اتصال کوتاه ضروری است.
مشخصات فنی
ولتاژ کاری: متناسب با ولتاژ موتورها
ابعاد برد کنترلر: 100 × 70 میلیمتر
ابعاد برد موتور: 35 × 25 میلیمتر
تعداد کلیدها: 6 کلید مکانیکی
تعداد موتورها: 3 موتور
کانکتور موتور: 2 پین نری 2510
کابل همراه: کابل مخابراتی صنعتی 6 سیمه، طول 1500 میلیمتر
نوع اتصال: سوکت مخابراتی RJ
محافظت: نیازمند نصب روی سطح نارسانا
کاربردها
کنترل رباتهای رزمی، فوتبالیست و آتشنشان
راهاندازی شاسی ربات سه موتوره
پروژههای DIY کنترلی
کیتهای آموزشی مرتبط با حرکت
تمرین و آموزش طراحی کنترلرهای حرفهای
آزمایش عملکرد موتورها
آموزش مبانی الکترونیک و رباتیک
ساخت دسته کنترل برای مسابقات
عملکرد کلیدها
کلیدهای MR (1، 2، 3): فعالسازی چرخش راستگرد هر موتور
کلیدهای ML (1، 2، 3): فعالسازی چرخش چپگرد هر موتور

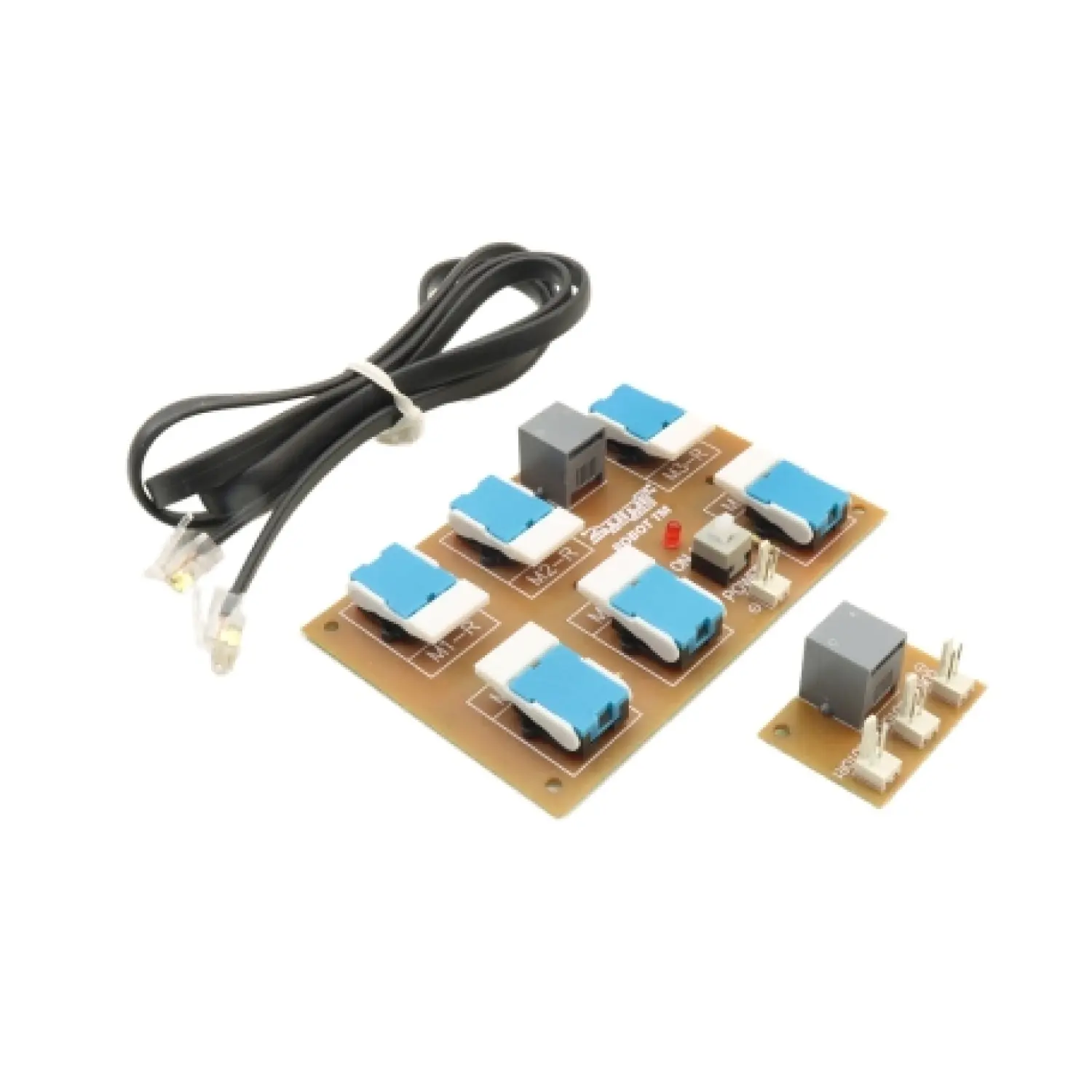

اجزای کیت

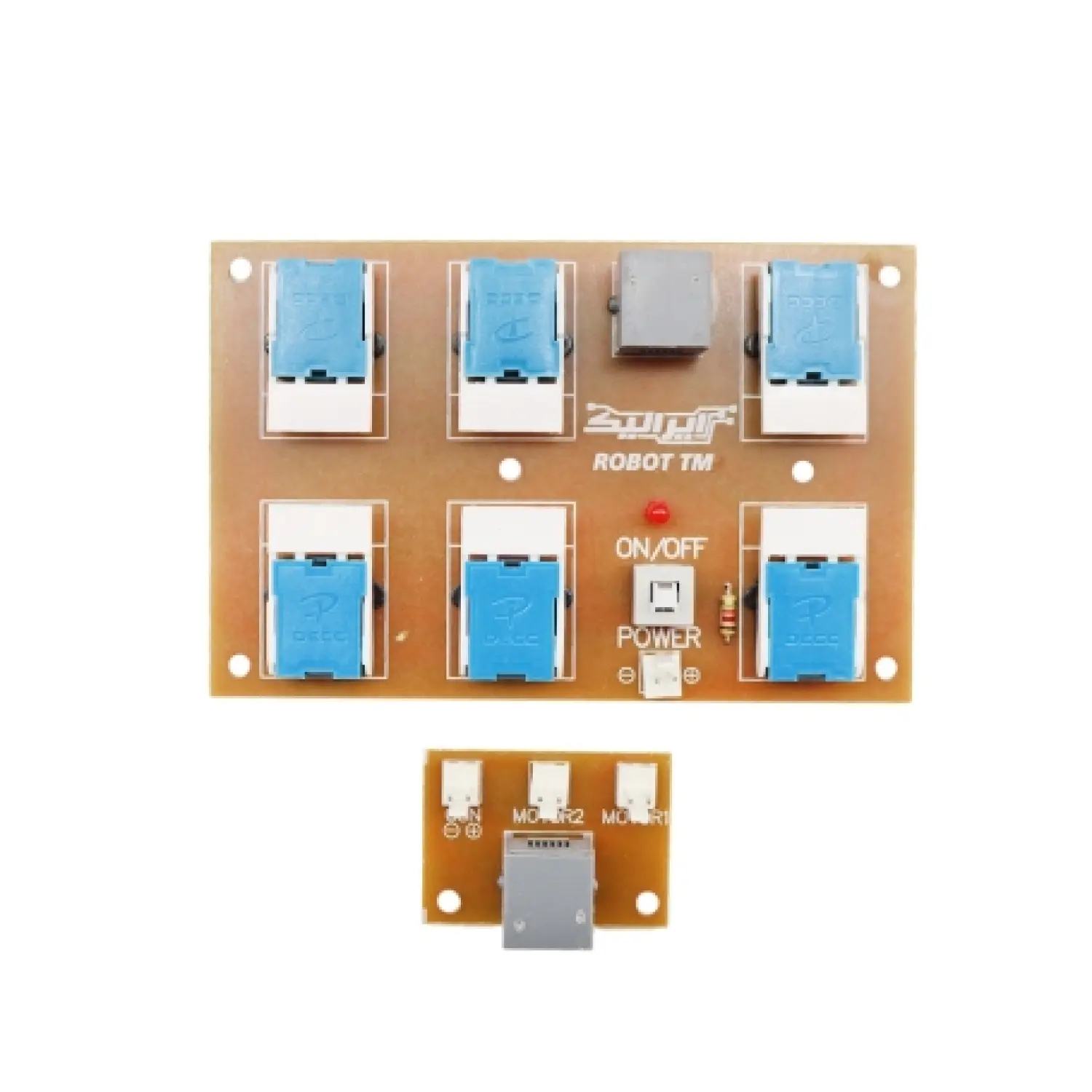

برد موتور: ابعاد 2.5 × 3.5 سانتیمتر، مجهز به سه کانکتور 2 پین نری 2510 برای موتورها و یک سوکت مخابراتی برای ارتباط با کنترلر.
برد کنترلر: ابعاد 10 × 7 سانتیمتر، دارای 6 کلید مکانیکی جهت کنترل موتورها و یک کانکتور 2 پین نری 2510 برای تأمین توان.
کابل صنعتی 6 سیمه: به طول 1.5 متر برای ایجاد ارتباط پایدار بین بردها.
نکات ایمنی
حتماً ولتاژ تغذیه را متناسب با ولتاژ موتورها انتخاب کنید تا از آسیب دیدن آنها جلوگیری شود.
به دلیل نبود عایق الکتریکی، از قرار دادن مستقیم بردها روی سطوح رسانا خودداری کنید. استفاده از عایق مناسب زیر بردها الزامی است تا از اتصال کوتاه و خرابی قطعات جلوگیری گردد.
