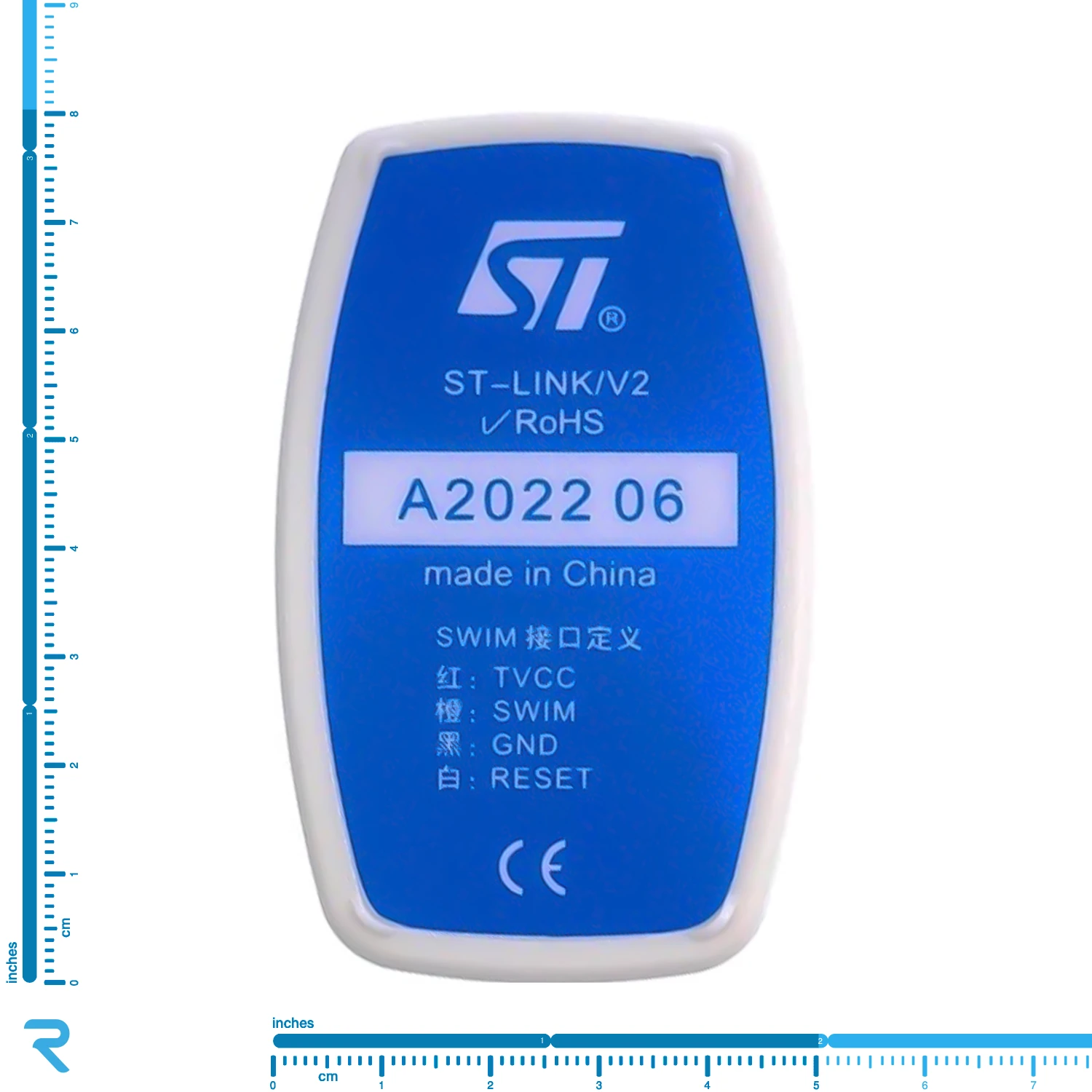

پروگرامر و دیباگر ST-LINK V2 مخصوص تراشه های STM8 و STM32 معمولی

اشتراک‌گذاری
شناسه 0604014
خرید از فروشنده چینی
خرید از فروشنده داخلی
3,000,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۵+ عدد ۲۰+ عدد ۳۰+ عدد ویژگی‌ها
روبوایکیو 0 3,000,000 2,970,000 2,920,000 2,840,000 سلامت ظاهری کالا
فروغ الکترونیک 3 3,280,000 3,210,000 3,180,000 3,170,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
امین 3 11,400,000 11,400,000 10,600,000 10,600,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
الکتروسهیل 2 3,440,000 3,400,000 3,390,000 3,390,000 سلامت ظاهری کالا ارسال از روبوایکیو ۲ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۵+ عدد ۲۰+ عدد ۳۰+ عدد ویژگی‌ها
شین تای یانگ (新太阳) - پرداخت 100 درصد 70 - - - 2,020,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 50 درصد 70 - - - 2,179,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر
شین تای یانگ (新太阳) - پیش پرداخت 30 درصد 70 - - - 2,242,000 سلامت ظاهری کالا ارسال از روبوایکیو ۷۰ تا ۱۶۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
راهنمای کاربر دانلود
دیتاشیت دانلود
وزن ۹۰/۴۸ گرم
مدل ST-LINK V2
ولتاژ تغذیه 5 V
تعداد پایه 20
نوع Programmer
طول 80 mm
عرض 50 mm
نوع رابط JTAG ,SWD

توضیحات محصول

پروگرامر و دیباگر ST-LINK V2 مخصوص تراشه های STM8 و STM32 معمولی یک ابزاری کاربردی برای پروگرام و دیباگ کردن میکروکنترلرهای STM8 و STM32 می باشد، که توسط شرکت STMicroelectronics تولید شده‌است. این محصول به عنوان یک programmer عمل می‌کند، به این معنا که شما می‌توانید کدهای برنامه‌نویسی را از سیستم خود به میکروکنترلر ارسال کنید تا در حافظه داخلی میکروکنترلر بارگذاری شوند، همچنین به عنوان یک Debugger هم عمل می‌کند، به معنای این است که شما می‌توانید به‌طور دلخواه برنامه‌هایی که روی میکروکنترلر اجرا می‌شوند را مشاهده و سپس اشکال‌زدایی (Debugging) و بررسی کنید. پروگرامر و دیباگر ST-LINK V2 از استانداردهای ارتباطی SWD (Serial Wire Debug) و JTAG (Joint Test Action Group) پشتیبانی می‌ کند و با استفاده از کابل SWIM استاندارد، امکان اتصال به میکروکنترلرها از طریق کانکتورهای ERNI عمودی یا افقی و یا پین‌هدر را برای کاربران فراهم می‌کند. این محصول دارای ویژگی‌های پیشرفته دیباگ مانند trace و profiling می‌باشد trace به شما این امکان را می‌دهد مسیر اجرای برنامه را دنبال و فعالیت‌های آن را زمان‌بندی کنید تا بتوانید مشکلات عملکردی را شناسایی کنید، ویژگی profiling هم به‌طور دقیق عملکرد برنامه، زمان اجرا و مصرف حافظه را اندازه‌گیری و بهینه‌سازی می‌کند. کمپانی STMicroelectronics نرم‌ افزارهای مخصوصی جهت استفاده از ST-LINK/V2 ارائه داده، این نرم‌ افزارها عبارتند از ST-Link Utility و STM32CubeMX و همین‌طور با نرم‌ افزارهای KEIL ،STM32LINK UTILITY ،STMSTUDIO سازگاری کامل دارد. به‌همراه این محصول جامپر سیم مادگی ارائه می‌شود که به سادگی می‌توانید به برد خود متصل نموده و میکرو را پروگرام و دیباگ کنید.

با توجه به معمولی بودن این محصول و اطمینان خاطر می‌توانید پروگرامر و دیباگر ST-LINK V2 اصلی و اورجینال موجود در بازار را تهیه کنید.

مشخصات فنی پروگرامر و دیباگر ST-LINK V2 مخصوص تراشه های STM8 و STM32 معمولی:

  • پشتیبانی از میکروکنترلرهای: STM8 و STM32
  • دمای کاری: 0 تا 50 درجه سانتی گراد
  • نرخ سرعت پروگرم SWIM در سرعت پایین: 9.7 Kbytes/s
  • نرخ سرعت پروگرم SWIM در سرعت بالا: 12.8 Kbytes/s
  • نشانگر LED که در طول ارتباط با کامپیوتر در حالت چشمک زن خواهد بود
  • دارای کابل JTAG/SWD برای اتصال به میکروکنترلر 20 پین
  • دارای کابل USB Type A to mini-B
  • دارای کابل SWIM چهار پین
  • دارای کابل SWIM دوطرفه چهارپین

کابل JTAG/SWD برای اتصال به میکروکنترلر 20 پین، کابل USB، کابل SWIM چهار پین و کابل SWIM دوطرفه چهارپین

اندازه‌ی پروگرامر و دیباگر ST-LINK V2 در مقایسه با سکه
