| 1 | تکتا تجهیز | 23,400,000 |
| نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ۱۰+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ویژگیها | |
|---|---|---|---|---|---|---|---|---|
| تکتا تجهیز | 23,400,000 | 23,000,000 | 22,500,000 | 22,500,000 | 22,500,000 | 22,500,000 | سلامت فیزیکی و فنی کالا ارسال از روبوایکیو ۲ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۵۰۰ گرم |
| طول | 16 cm |
| عرض | 9 cm |
| محدوده ولتاژ تغذیه | 26~22 V |
| محدوده دمای کاری | -30~70 °C |
| عنوان انگلیسی | 5 channel power relay module 24V 30A |
| تعداد رله | 5 |
| ولتاژ DC رله | 14 V |
| ولتاژ AC رله | 250 VAC |
| حداکثر جریان رله | 30 A |
| پارت نامبر | TTEPR53024 |
| کشور سازنده | ایران |
| نوع رابط | ترمینال پیچی |
| ولتاژ تغذیه | 24 V |
| ولتاژ بوبین | 24 V |
| فرکانس کاری | 50 Hz |
| ارتفاع | 5 cm |
| برند | سایر |
| وضعیت استفاده | جدید (جدید و استفاده نشده) |
| اصالت | اصل (Original) |
توضیحات محصول

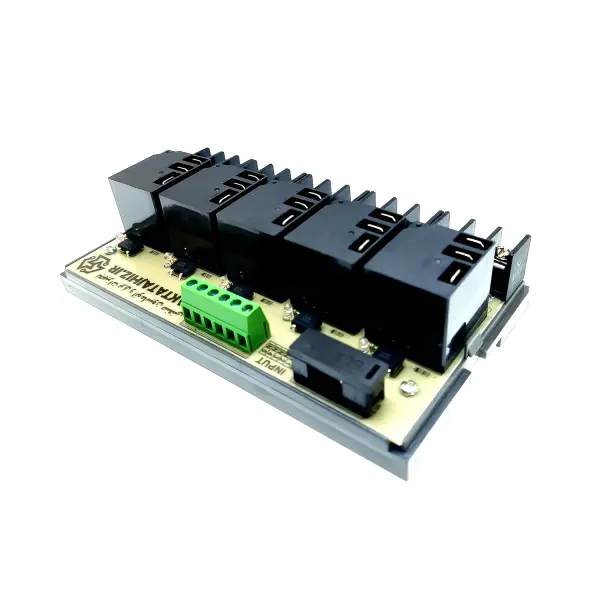

برد رله خودرو (کولری) ۳۰ آمپر ۲۴ ولت ۵ کانال
معرفی و ساختار فنی
برای درک اهمیت این برد، ابتدا باید مفهوم رله را از منظر مهندسی بررسی کنیم. رله در واقع یک سوئیچ الکترومکانیکی است که این امکان را فراهم میکند تا با یک جریان کوچک، جریانهای بزرگتر کنترل شوند.
آنچه این محصول را از یک رله تککانال معمولی متمایز میکند، استفاده از برد مدار چاپی (PCB) و طراحی چندکاناله آن است.
این برد دارای ۵ کانال مستقل است؛ به این معنا که پنج واحد سوئیچینگ مجزا در یک مجموعه فشرده و منظم در اختیار کاربر قرار میگیرد. چنین طراحیای نهتنها فضای کمتری در تابلو یا داشبورد اشغال میکند، بلکه مدیریت سیستم را سادهتر کرده و عیبیابی را نسبت به سیمکشیهای پراکنده بسیار آسانتر میسازد.
اصطلاح «کولری» در نام این برد، به توانایی آن در کنترل بارهای القایی (Inductive Loads) اشاره دارد. تجهیزاتی مانند موتور کولر، فنهای بزرگ و پمپها هنگام قطع و وصل، پالسهای ولتاژی معکوس ایجاد میکنند که ممکن است به مدار آسیب برساند. رلههای ۳۰ آمپر سری کولری برای تحمل این ضربههای الکتریکی و جریانهای راهاندازی سنگین طراحی شدهاند.
بررسی مشخصات فنی
۱. جریان کاری ۳۰ آمپر
ظرفیت ۳۰ آمپر در هر کانال نشاندهنده توان بالای این برد در کنترل بارهای پرمصرف است. در سیستمهای ۲۴ ولت، این میزان جریان به معنای قابلیت راهاندازی و مدیریت تجهیزاتی با مصرف برق بالا خواهد بود. این ویژگی کمک میکند تا در صورت افزایش لحظهای بار، کنتاکتهای رله دچار ذوبشدگی یا سوختگی نشوند.
۲. ولتاژ استاندارد ۲۴ ولت
بخش زیادی از بردهای رله برای سیستمهای ۱۲ ولت طراحی میشوند که معمولاً در خودروهای سواری کاربرد دارند. اما در ماشینآلات سنگین و بسیاری از سامانههای صنعتی، استاندارد ۲۴ ولت مورد استفاده قرار میگیرد. هماهنگی کامل این برد با ولتاژ ۲۴ ولت، باعث عملکرد صحیح کویلها (سیمپیچها) شده و پایداری سیستم را در برابر نوسانات برق باتریهای سنگین افزایش میدهد.
۳. طراحی ۵ کاناله
وجود ۵ کانال مجزا این امکان را برای مهندس یا تعمیرکار فراهم میکند که یک سیستم کنترلی مرکزی، مانند میکروکنترلر، PLC یا حتی کلید دستی، به پنج خروجی متفاوت متصل شود. این قابلیت، انعطافپذیری بالایی در طراحی انواع سیستمهای کنترلی و اتوماسیون ایجاد میکند.
کاربردهای اصلی در عمل
این برد صرفاً یک قطعه الکترونیکی نیست، بلکه یک راهکار کاربردی برای مدیریت توان در شرایط مختلف به شمار میآید. مهمترین کاربردهای آن عبارتاند از:
۱. کنترل سیستم تهویه در خودروهای سنگین
در کامیونها و اتوبوسها، سیستم تهویه مطبوع از جمله بخشهای پرمصرف الکتریکی است. فنهای بزرگ و کمپرسورهای کولر به جریان بالایی نیاز دارند. استفاده از این برد رله، امکان کنترل ایمن و هوشمند این تجهیزات را فراهم میکند، بدون آنکه فشار بیش از حدی به سیستم برق اصلی یا واحد کنترل خودرو وارد شود.
۲. اتوماسیون ماشینآلات کشاورزی و راهسازی
ماشینآلاتی مانند تراکتور و بیل مکانیکی که با سیستم ۲۴ ولت کار میکنند، معمولاً در محیطهایی با لرزش شدید و نوسانات الکتریکی قرار دارند. این برد با ساختار مستحکم خود میتواند برای کنترل پمپهای هیدرولیک الکتریکی، سیستمهای روشنایی پرقدرت و تجهیزات جانبی مورد استفاده قرار گیرد.
۳. سیستمهای صنعتی و انرژیهای تجدیدپذیر
در پروژههای مرتبط با پنلهای خورشیدی که اغلب با ولتاژ ۲۴ ولت کار میکنند، این برد میتواند برای کنترل شیرهای برقی، فنهای خنککننده باتری و سایر بارهای صنعتی به کار رود. ویژگی ۵ کاناله بودن نیز این امکان را میدهد که یک واحد کنترل مرکزی چند بخش مختلف از یک فرآیند را بهصورت همزمان مدیریت کند.
۴. پروژههای مهندسی و نمونهسازی
برای دانشجویان و مهندسان الکترونیک، این برد یک گزینه مناسب برای آزمایش و توسعه سیستمهای قدرت است. در پروژههایی که نیاز به کنترل چند موتور، لامپ پرقدرت یا سایر مصرفکنندههای جریان بالا وجود دارد، این برد میتواند تمام نیازهای سوئیچینگ را در یک مجموعه آماده تأمین کند.
نکات مهم در نصب و نگهداری
برای دستیابی به بهترین عملکرد و افزایش طول عمر این برد، رعایت چند نکته ضروری است:
۱. انتخاب صحیح سیمکشی
با توجه به جریان ۳۰ آمپر، استفاده از سیم با سطح مقطع مناسب کاملاً ضروری است. سیمهای نازک میتوانند باعث افت ولتاژ، افزایش حرارت و کاهش راندمان سیستم شوند.
۲. استفاده از فیوز و حفاظت مناسب
اگرچه این برد برای تحمل بارهای سنگین طراحی شده است، اما توصیه میشود در مسیر ورودی جریان اصلی، از فیوز مناسب استفاده شود تا در صورت بروز اتصال کوتاه در مصرفکننده، از آسیب دیدن برد جلوگیری شود.
۳. توجه به تهویه و مدیریت حرارت
در کاربردهای مداوم، رلهها مقداری گرم میشوند. وجود تهویه مناسب در محل نصب میتواند بهطور قابلتوجهی عمر کنتاکتهای رله را افزایش دهد و عملکرد سیستم را پایدارتر نگه دارد.
جمعبندی
برد رله خودرویی (کولری) ۳۰ آمپر ۲۴ ولت ۵ کانال فراتر از یک قطعه ساده است و بهعنوان یک ابزار تخصصی برای مدیریت توان در شرایط سخت شناخته میشود. ترکیب قدرت ۳۰ آمپر، طراحی ۵ کاناله و سازگاری با سیستمهای ۲۴ ولت، این برد را به گزینهای مناسب برای کاربردهای خودرویی، کشاورزی، صنعتی و اتوماسیون تبدیل کرده است.
اگر به دنبال راهکاری هستید که هم امنیت سیستم الکتریکی را حفظ کند و هم امکان کنترل دقیق، منظم و مطمئن را فراهم آورد، این برد میتواند یکی از گزینههای قابل اتکا در بازار مهندسی باشد. انتخاب صحیح، نصب اصولی و رعایت نکات فنی، نقش مهمی در افزایش پایداری و طول عمر سیستمهای پرمصرف خواهد داشت.
