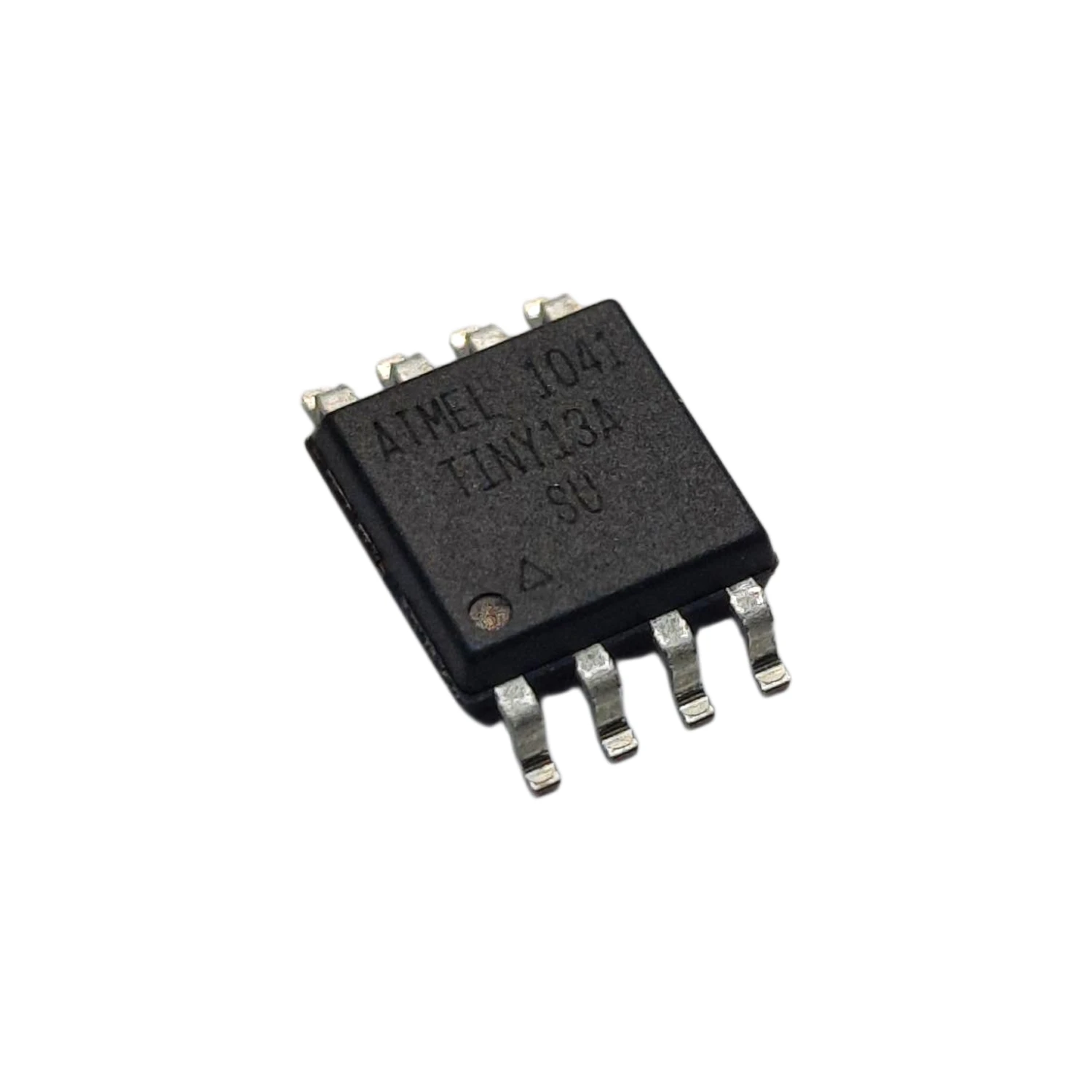

میکروکنترلر ATTINY13A-SU پکیج SMD

اشتراک‌گذاری
شناسه 0701058
خرید از فروشنده چینی
خرید از فروشنده داخلی
355,000
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر
نام فروشنده داخلی ۱+ عدد ۱۰+ عدد ۵۰+ عدد ۲۰۰+ عدد ویژگی‌ها
روبوایکیو 0 355,000 350,000 345,000 315,000 سلامت ظاهری کالا
ماژول شاپ 3 425,000 405,000 401,000 394,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر
نام فروشنده چینی ۱+ عدد ۱۰+ عدد ۵۰+ عدد ۲۰۰+ عدد ویژگی‌ها
لونگ دین (龙店) - پرداخت 100 درصد 30 - - - 327,000 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر
لونگ دین (龙店) - پیش پرداخت 50 درصد 30 - - - 342,600 سلامت ظاهری کالا ارسال از روبوایکیو ۳۰ تا ۸۰ روز کاری دیگر

مستندات فنی

عنوان مقدار
دیتاشیت دانلود
وزن ۰/۲۱۴ گرم
پارت نامبر ATTINY13A
نوع حافظه برنامه FLASH
محدوده ولتاژ تغذیه 5.5~1.8 V
نوع تایمر 8-bit
تعداد تایمر 1
تعداد کانال PWM 2
عرض Data Bus 8 b
حداکثر رزولوشن ADC 10 b
تعداد کانال ADC 4
اندازه حافظه EEPROM 64 B
نوع میکروکنترلر AVR
تعداد ورودی خروجی 6
حداکثر فرکانس پردازنده 20 MHz
اندازه حافظه RAM 64 B
اندازه حافظه برنامه 1 KB
تعداد پایه 8
پکیج SO-8
خانواده میکروکنترلر ATTINY
محدوده دمای کاری -55~125 °C

توضیحات محصول

میکروکنترلر ATTINY13A-SU پکیج SMD، یک میکروکنترلر 8 بیتی CMOS ساخت شرکت ATMEL می‌باشد که براساس معماری RISC پیشرفته AVR طراحی شده‌است. معماری RISC به دستورالعمل‌های ساده و کارآمد تاکید می‌کند و به میکروکنترلر این امکان را می‌دهد تا با اجرای دستورالعمل‌های قدرتمند در یک سیکل ساعت، به خروجی نزدیک به 1MIPS در هر مگاهرتز دست یابد. دامنه ولتاژ تغذیه این میکروکنترلر، در محدوده 1.8 تا 5.5 ولت می‌باشد. در شرایط فعال با فرکانس 1 مگاهرتز و ولتاژ 1.8 ولت، دارای مصرف جریان حدود 190 میکرو آمپر است و در حالت بیکار با همین ولتاژ و فرکانس، تنها 24 میکرو آمپر مصرف می‌‎کند. این مقادیر نشان می‌دهد که میکروکنترلر ATTINY13A-SU دارای مصرف انرژی بسیار کمی می‌باشد. این میکروکنترلر مجهز به یک کیلوبایت حافظه فلش، 64 بایت حافظه EEPROM برای ذخیره‌سازی دائمی داده‌ها و 64 بایت حافظه SRAM برای ذخیره‌سازی موقت داده‌ها می‌‎باشد. ATTINY13A دارای 8 پایه است که از این تعداد، 6 پایه، پایه‌های ورودی/خروجی دیجیتال (GPIO) می‌باشند. این میکروکنترلر همچنین دارای 32 رجیستر داخلی، 4 کانال ADC با رزولوشن 10 بیت، 2 کانال PWM، یک تایمر/شمارنده 8 بیتی می‌باشد. میکروکنترلر ATTINY13A-SU مجهز به یک تایمر Watchdog نیز هست. این تایمر قابلیت برنامه‌ریزی دارد و دارای نوسانگر جداگانه روی تراشه می‌باشد که باعث بهبود عملکرد آن می‌گردد.

میکروکنترلر ATTINY13A-SU SMD، قابلیت ایجاد و مدیریت وقفه‌های داخلی و خارجی را دارا می‌باشد. این قابلیت این امکان را می‌دهد تا در صورت وقوع یک رویداد خاص، میکروکنترلر بتواند به‌صورت خودکار واکنش نشان دهد. همچنین دارای حالت‌های ذخیره انرژی قابل انتخاب است که امکان بهینه سازی مصرف انرژی سیستم را فراهم می‌کند. این میکروکنترلر، از روش برنامه‌ریزی ISP (In-System Programming) پشتیبانی می‌کند که این امکان را به برنامه‌نویسان می‌دهد تا بتوانند برنامه‌ها را از طریق رابط SPI (Serial Peripheral Interface) بر روی میکروکنترلر برنامه‌ریزی کنند. برای توسعه برنامه‌ها بر روی ATTINY13A-SU SMD، می‌توان از کامپایلرهای C مخصوص AVR، ماکرو اسمبلرها و برنامه‌های دیباگر یا شبیه‌سازی AVR مانند پروگرامر دامتک AVR، پروگرامر AVR USBASP، پروگرامر اروند AVR که همگی در سایت روبوایکیو موجود هستند، بهره برد. این ابزارها به برنامه‌نویسان این امکان را می‌دهد که برنامه‌های خود را به طور کارآمد و دقیق بر روی این میکروکنترلر توسعه داده و تست کنند.

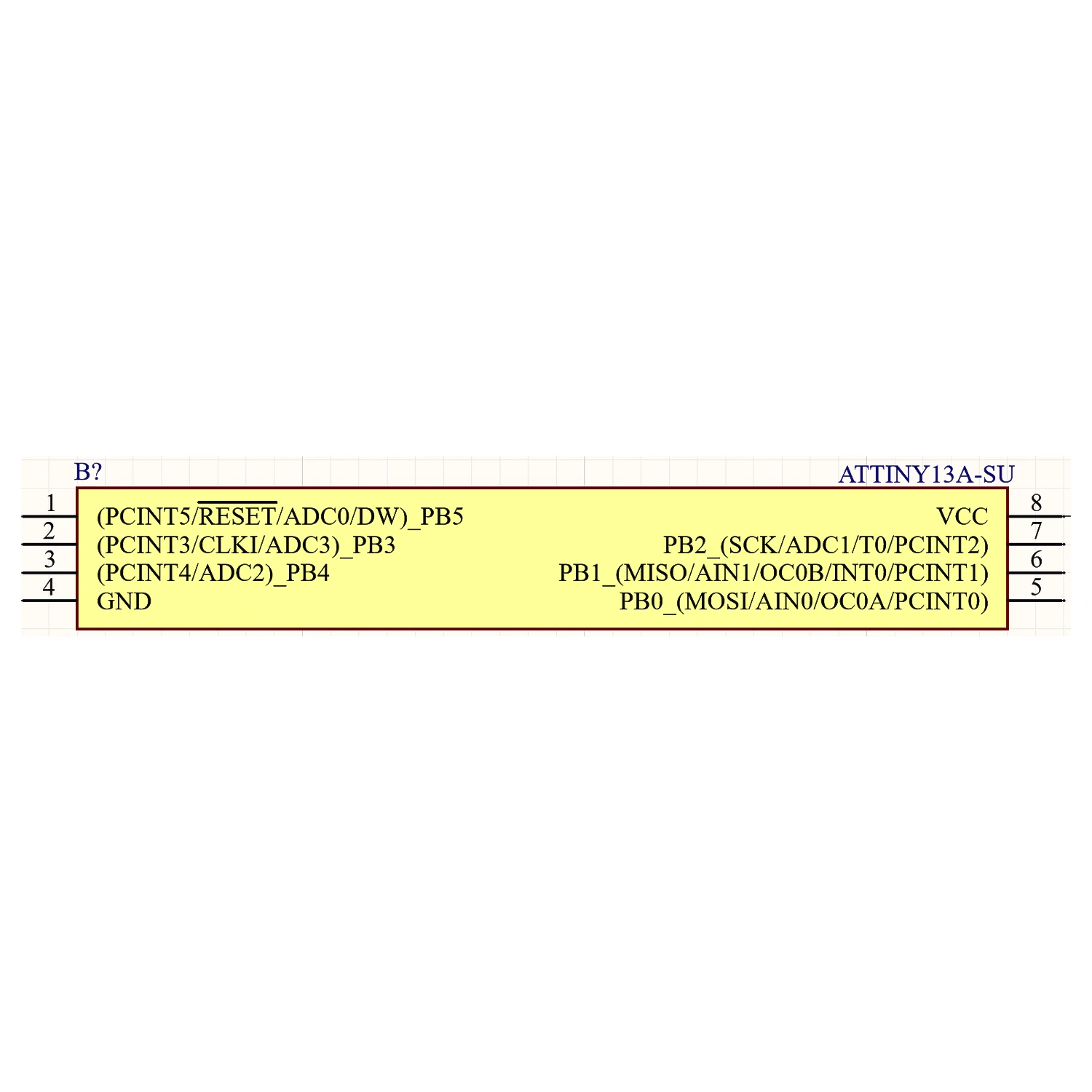

8 پایه میکروکنترلر ATTINY13A-SU
