| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| فنی اطلس | 1 | 6,800,000 | 6,800,000 | 6,800,000 | 6,800,000 | 6,800,000 | 6,800,000 | سلامت ظاهری کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| دیتاشیت | دانلود |
| وزن | ۸/۲۸ گرم |
| طول | 31 mm |
| عرض | 13 mm |
| ارتفاع | 12 mm |
| جریان مصرفی | 10 mA |
| کیفیت | اصل |
| جریان خروجی | 5 A |
| محدوده دمای کاری | -20~+85 °C |
توضیحات محصول

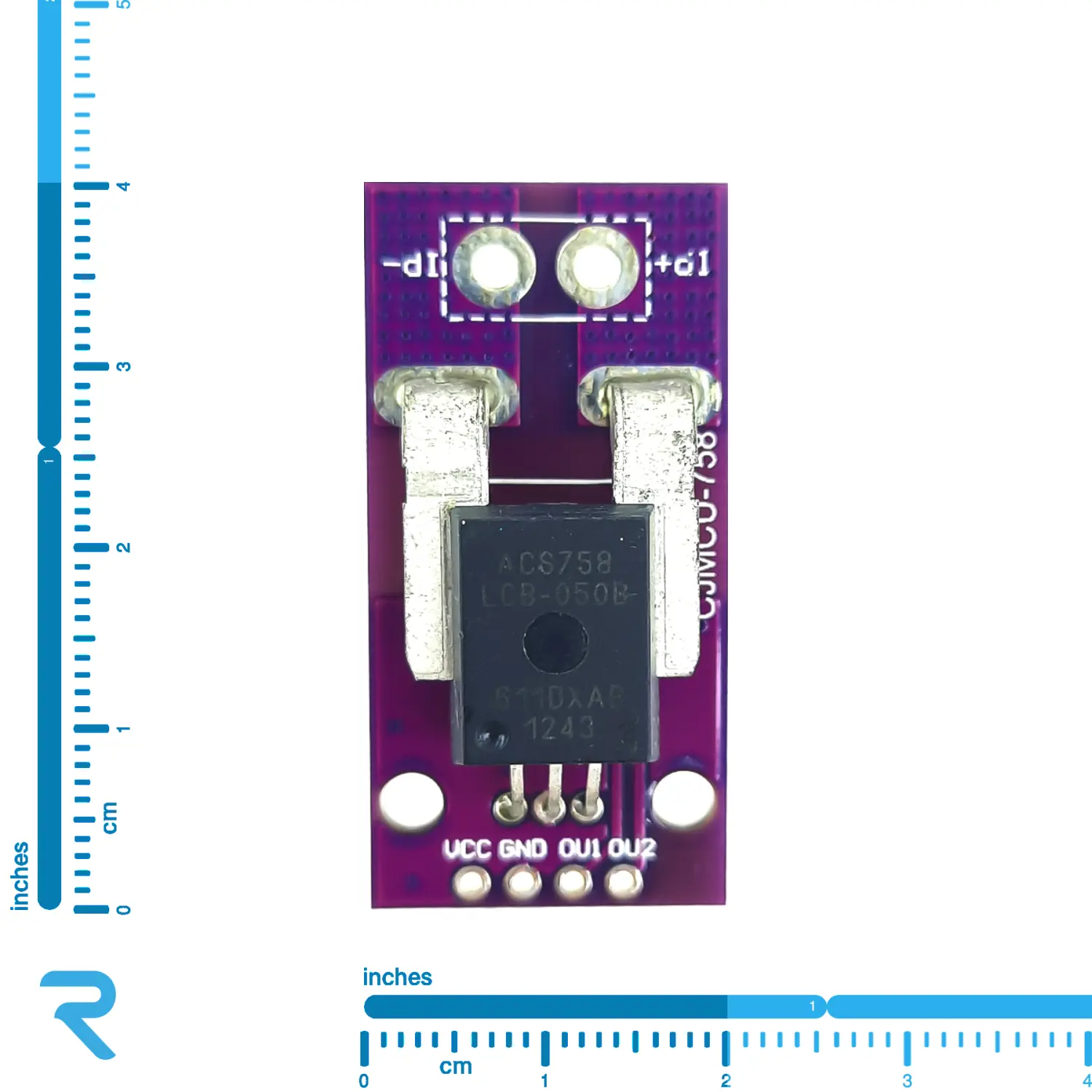

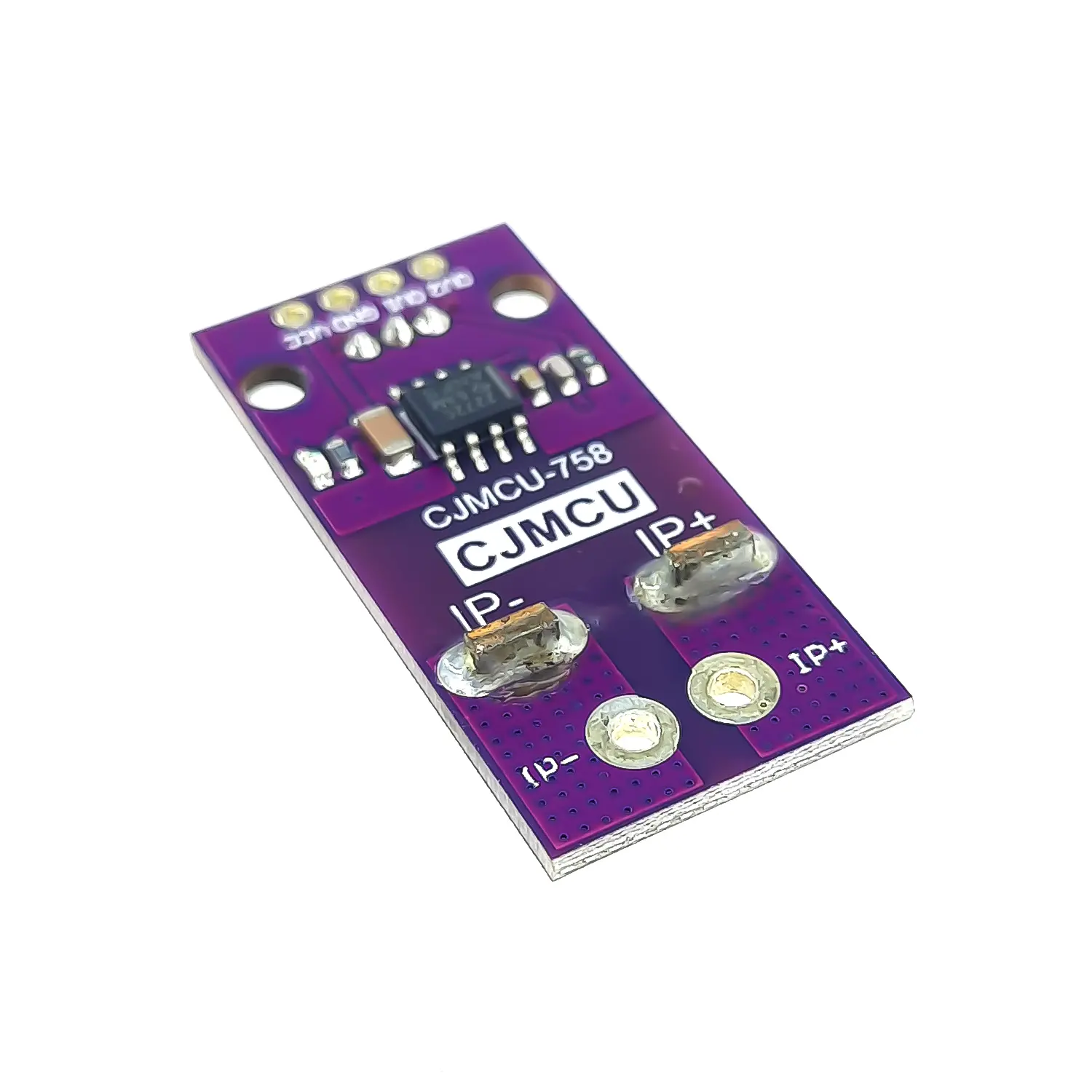

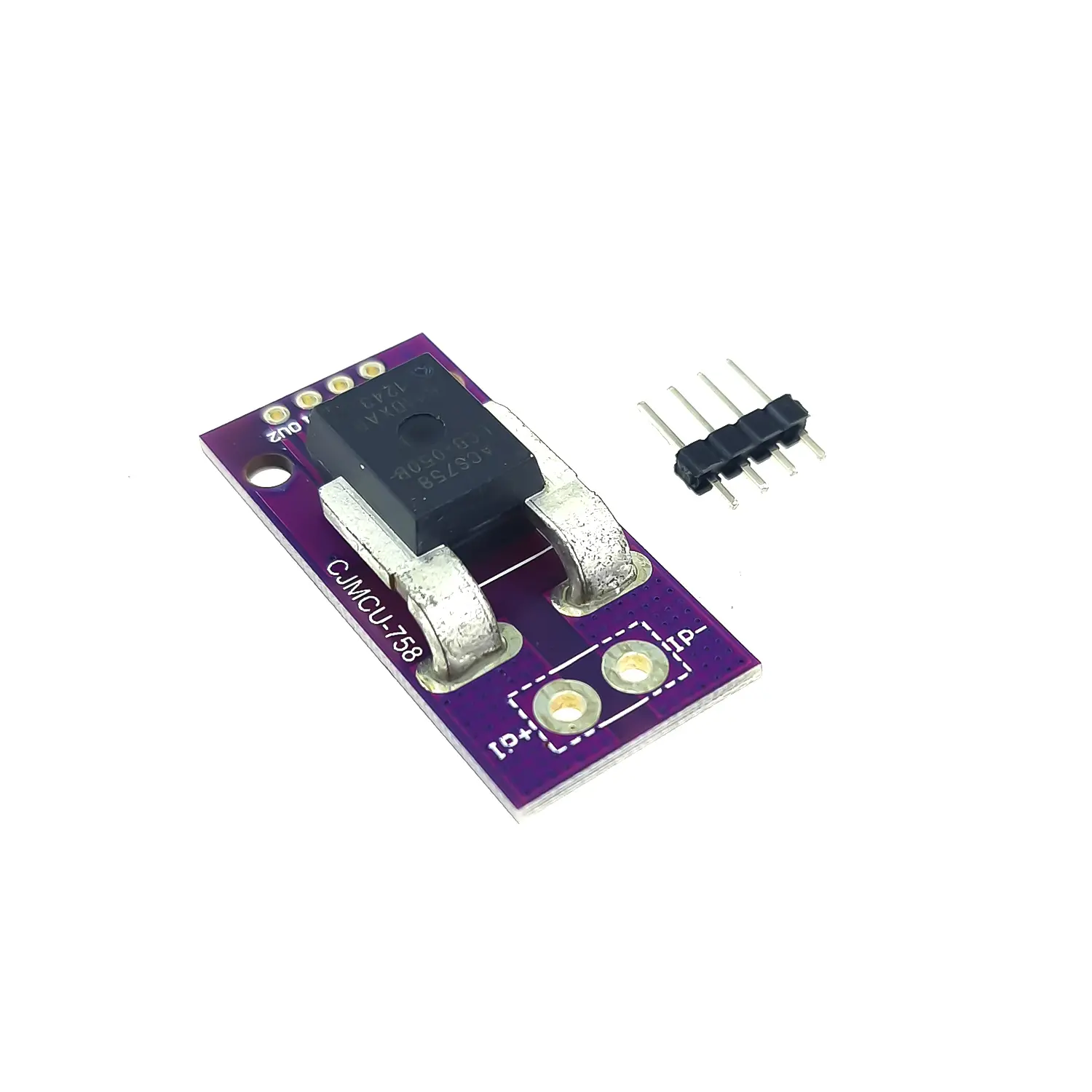

ماژول CJMCU-758 یک سنسور اندازهگیری جریان بر پایه اثر هال است که توانایی تشخیص و سنجش جریان تا ۵۰ آمپر را دارد. خروجی این ماژول بهصورت ولتاژ خطی ارائه میشود؛ یعنی با تغییر مقدار جریان عبوری، مقدار ولتاژ خروجی نیز به همان نسبت تغییر میکند. این سنسور از دقت بالا و خطای بسیار کم برخوردار است. سنسور ACS758 بهکاررفته در این ماژول دارای سه پایه اصلی شامل تغذیه، زمین و خروجی ولتاژ است.
این ماژول دارای سنسور اصلی میباشد.
کاربردهای سنسور جریان ACS758:
کنترل و درایو موتور
تشخیص نشتی جریان
آشکارسازی خطا در مدار
مدیریت توان و نظارت بر بار
کنترل و پایش اینورترها
مشخصات فنی سنسور جریان اثر هال ACS758:
حداکثر جریان قابل اندازهگیری: 50A
حساسیت: 40 mV/A
فرمول ولتاژ خروجی: (Vout = VCC/2 ± (حساسیت × جریان))
ولتاژ تغذیه: 3 تا 5.5 ولت
دامنه دمای کاری: 40– تا +150 درجه سانتیگراد
آفست خروجی: ±60 میلیولت
پهنای باند: DC تا 120 kHz
زمان پاسخ: 5 میکروثانیه
ولتاژ بیباری (آرام): VCC/2
