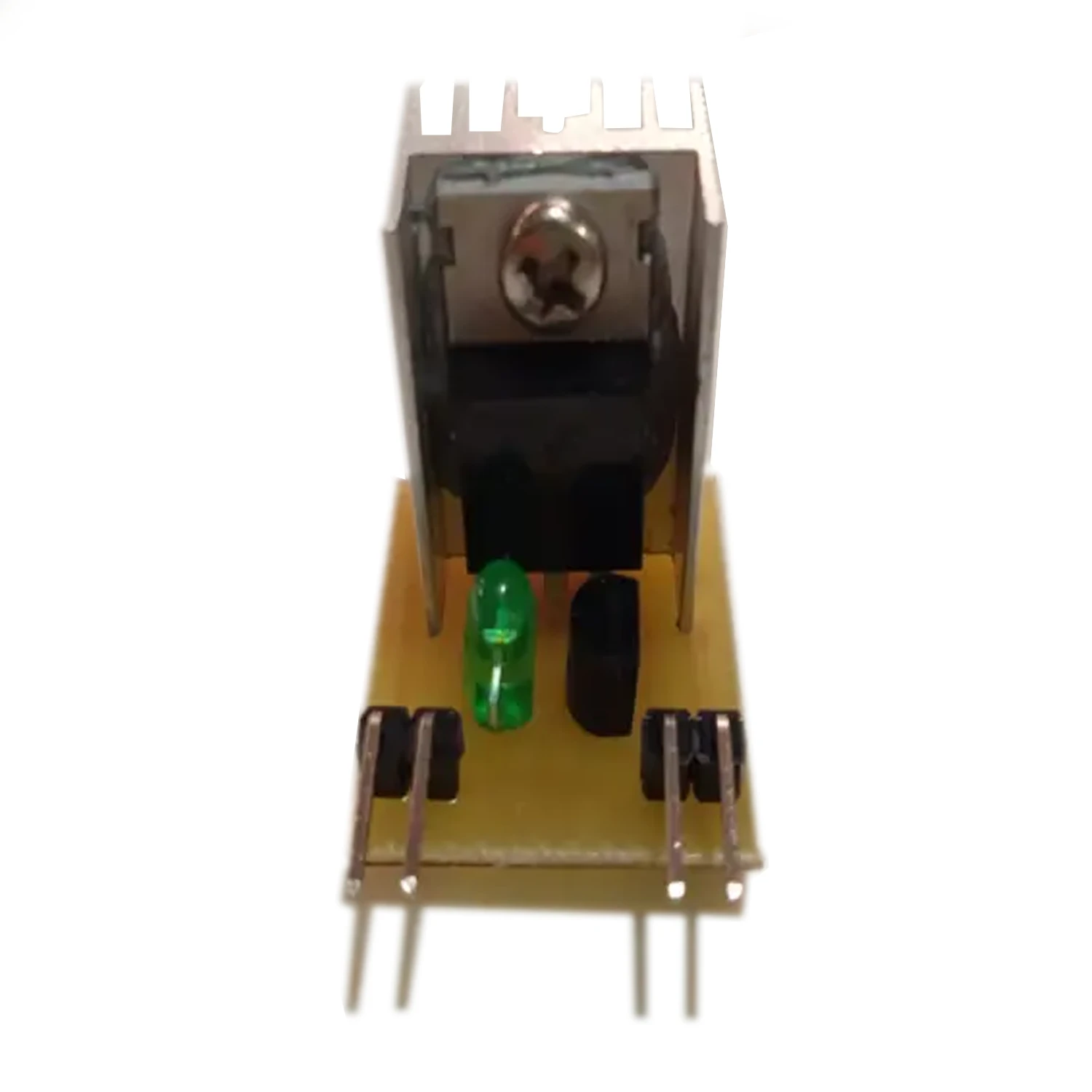

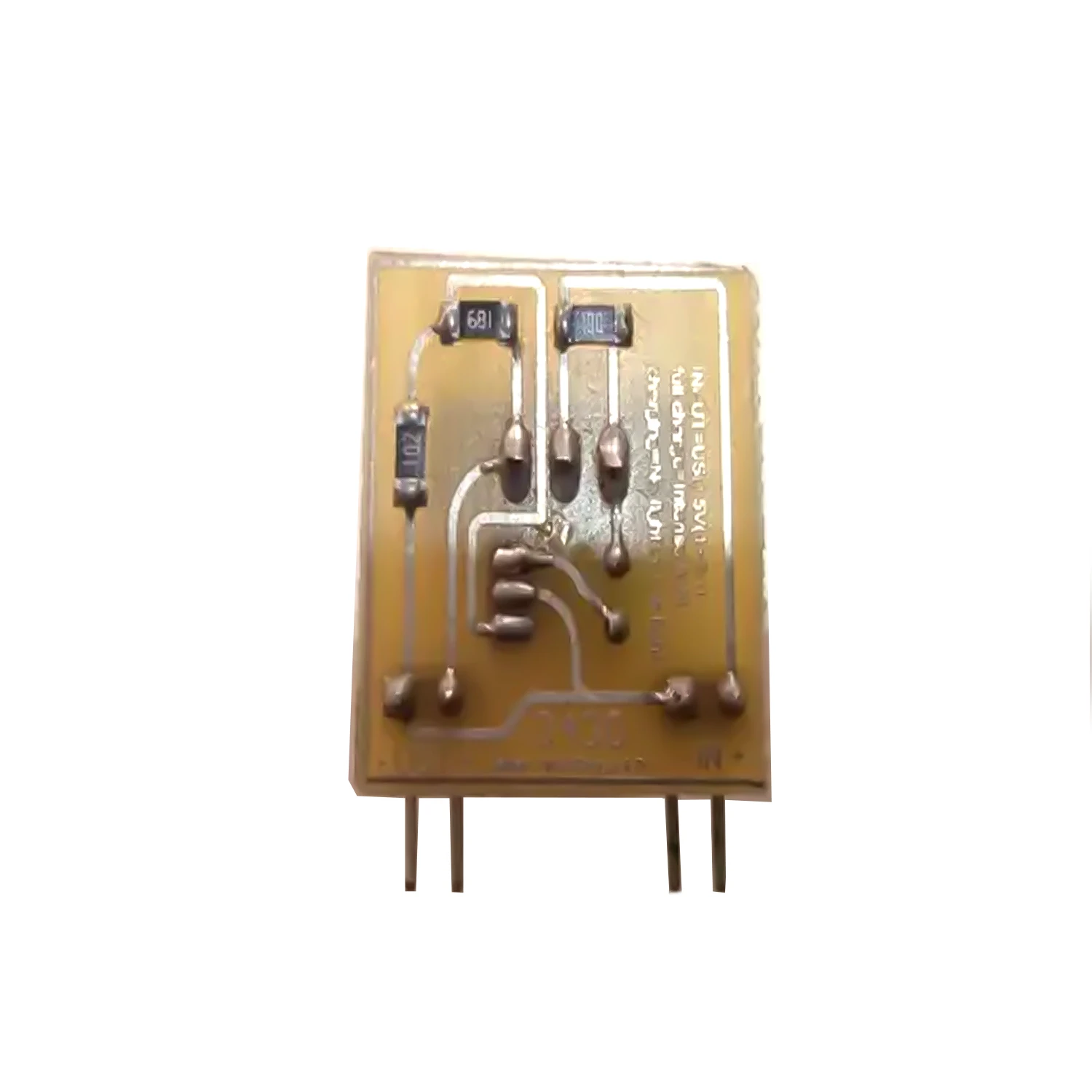

ماژول شارژ باتری لیتیوم تک سل 1.6 آمپر

باتری‌های لیتیومی برای عملکرد بهینه و افزایش عمر مفید، نیاز به یک شارژ کنترل‌شده و استاندارد دارند. این ماژول با بهره‌گیری از یک فرآیند شارژ آرام و ایمن، از کاهش طول عمر باتری جلوگیری کرده و امکان اتصال چندین باتری به‌صورت موازی را نیز فراهم می‌کند. مشخصات فنی این شارژر از ولتاژ ورودی ۵ ولت DC استفاده می‌کند و با منابع تغذیه مختلف، از جمله پاور کامپیوتر، شارژرهای موبایل ۱ تا ۲ آمپر و حتی پنل‌های خورشیدی (با استفاده از رگولاتور ۵ ولت) سازگار است. ✅ ولتاژ ورودی: ۵ ولت DC - حداکثر ۵.۵ ولت ✅ ولتاژ شارژ خروجی: ۴.۱۸ ولت ✅ حداکثر جریان خروجی در ولتاژ ۳.۲ ولت: ۱.۶ آمپر ✅ امکان اتصال باتری‌های موازی برای افزایش ظرفیت شارژ ✅ استفاده از ترانزیستور BD243 جهت تقویت جریان خروجی ✅ نشانگر LED برای نمایش وضعیت شارژ عملکرد ماژول شارژر ۱. کنترل جریان و جلوگیری از شارژ بیش‌ازحد هنگامی که باتری در حال شارژ است، میزان جریان در ابتدا زیاد است و به تدریج کاهش می‌یابد. پس از شارژ کامل، جریان به حدود صفر می‌رسد و از ارسال توان اضافی به باتری جلوگیری می‌شود. این ویژگی از گرم شدن بیش‌ازحد و کاهش عمر باتری‌ها پیشگیری می‌کند. ۲. مدیریت حرارت و استفاده از هیت سینک ✅ هیت سینک داخلی برای جریان ۱.۶ آمپر بهینه شده است، اما در صورت افزایش ولتاژ ورودی به ۵.۵ ولت یا اتصال تعداد بیشتری از باتری‌ها، استفاده از یک هیت سینک بزرگ‌تر توصیه می‌شود. 🚨 احتیاط: هنگام شارژ، هیت سینک بسیار داغ می‌شود، بنابراین از لمس مستقیم آن خودداری کنید، زیرا ممکن است باعث سوختگی یا تاول زدن انگشتان شود. ۳. نمایش وضعیت شارژ از طریق نشانگر LED ماژول دارای یک نشانگر LED است که وضعیت شارژ را به شکل زیر نمایش می‌دهد: 🔹 نور LED زیاد: باتری متصل نیست یا شارژ کامل شده است. 🔹 نور LED کم یا خاموش: باتری در حال شارژ است. راهنمای نصب و سیم‌کشی ماژول شارژر ✅ برای اتصال سیم‌ها به ماژول، باید از سیم ۰.۷۵ میلی‌متری استفاده شود. ✅ سیم‌ها را به پین‌های هدر لحیم کرده و سپس با وارنیش حرارتی عایق‌بندی کنید تا از ایجاد اتصال کوتاه جلوگیری شود. مزایا و نقاط قوت ماژول شارژر ✔ شارژ ایمن و استاندارد برای افزایش عمر باتری‌ها ✔ سازگاری با منابع تغذیه مختلف (شارژر موبایل، پاور کامپیوتر، پنل خورشیدی) ✔ امکان اتصال چندین باتری به‌صورت موازی ✔ عدم آسیب به باتری در صورت باقی ماندن در شارژ پس از تکمیل فرآیند ✔ مناسب برای پروژه‌های DIY، تحقیقات و کاربردهای روزمره
