| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ۱۰۰۰+ عدد | ویژگیها | |
|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 1,000,000 | 990,000 | 980,000 | 970,000 | 960,000 | 950,000 | سلامت فیزیکی کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| وزن | ۱۴/۵ گرم |
| طول | 80 mm |
| عرض | 75 mm |
| ضخامت | 1.6 mm |
| کشور سازنده | سایر |
| عنوان انگلیسی | Single‑Sided CEM‑1 PCB Board 8×7.5cm |
| برند | سایر |
| وضعیت استفاده | جدید (جدید و استفاده نشده) |
| اصالت | اصل (Original) |
توضیحات محصول

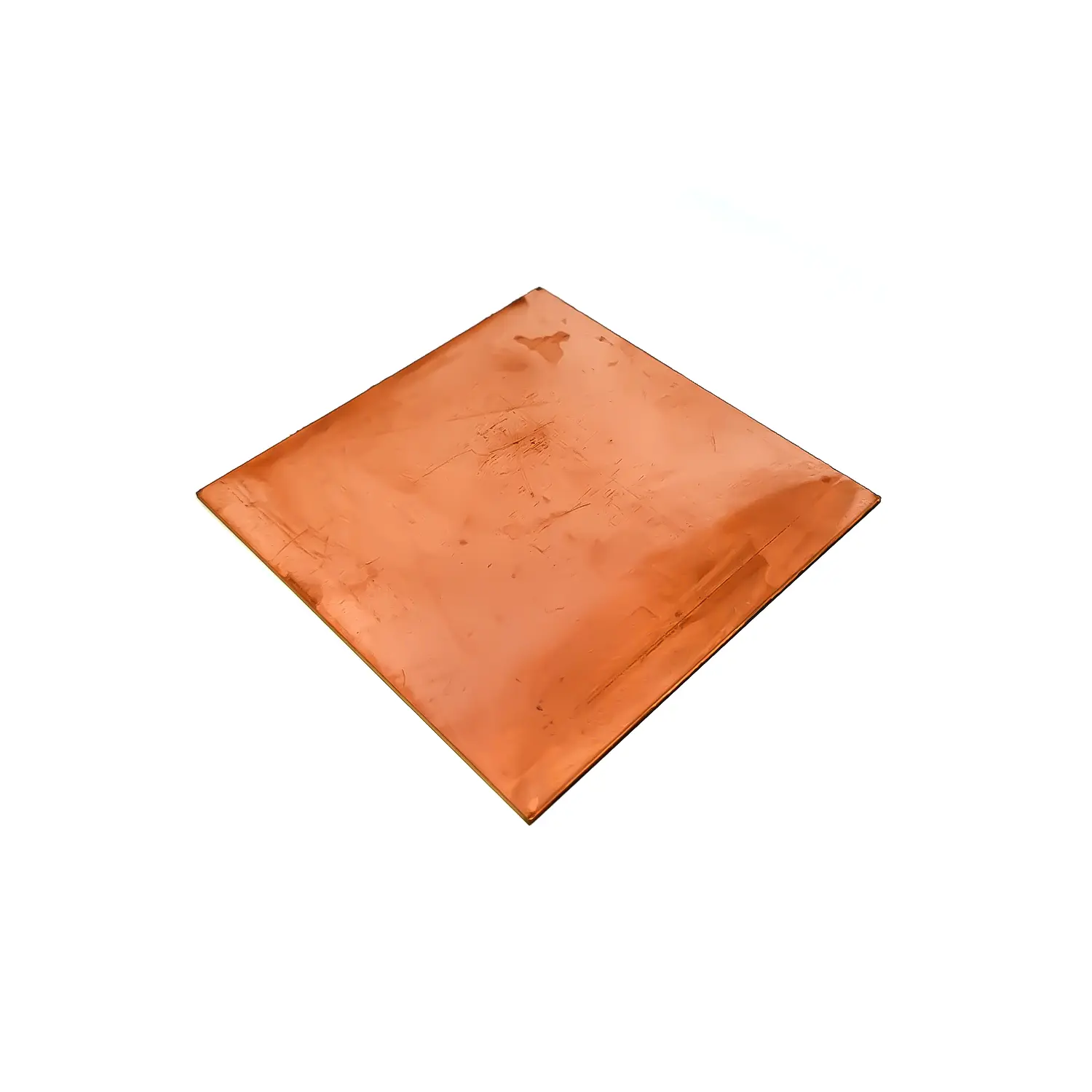

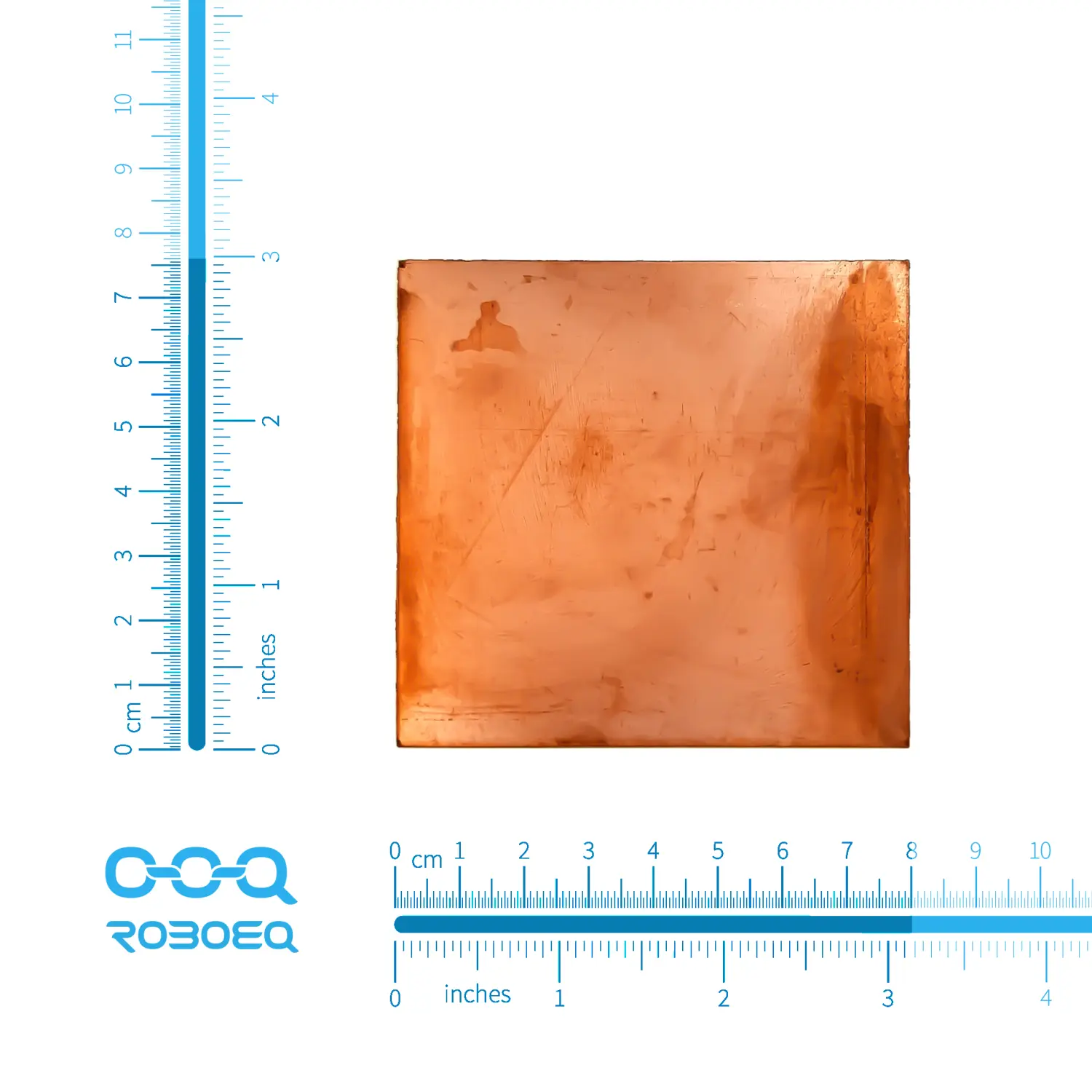

این محصول یک فیبر مدار چاپی (PCB) استخوانی یکلایه با ابعاد 7.۵ در 8 سانتیمتر و ضخامت ۱.۶ میلیمتر است که برای ساخت و مونتاژ مدارهای الکترونیکی مورد استفاده قرار میگیرد.
بردهای مدار چاپی (PCB) مجموعهای از مدارهای الکتریکی هستند که بهصورت یکلایه، دولایه یا چندلایه طراحی و تولید میشوند. این بردها از نظر مکانیکی محل قرارگیری و استحکام قطعات را فراهم میکنند و از نظر الکتریکی با استفاده از مسیرهای رسانا، پدها و سایر اجزایی که روی لایههای مسی حکاکی شده و بر سطحی نارسانا قرار گرفتهاند، ارتباط بین قطعات الکترونیکی را برقرار میسازند.
بردهای مدار چاپی از نظر جنس و ساختار به چهار نوع اصلی تقسیم میشوند:
1. فایبر
بردهای فایبر از جنس فیبر فنلی (مقوای فشرده) یا فایبرگلاس (الیاف شیشه) ساخته میشوند. در لایه زیرین این بردها، ورقههایی از مس با ضخامت حدود ۰.۲۵ میلیمتر قرار دارد که بهوسیله چسب و فشار به سطح فیبر متصل میشوند.
فیبر فنولیک یا استخوانی از ترکیب لایههای کاغذ با رزین فنل تولید میشود و معمولاً در رنگهای زرد پررنگ یا قهوهای عرضه میگردد. این نوع فیبر به دلیل سوراخکاری آسان، قیمت مناسب و کاربری ساده، کاربرد گستردهای دارد و معمولاً در ضخامتهای استاندارد ۱، ۱.۵ و ۲ میلیمتر تولید میشود.
فیبر فایبرگلاس از ترکیب الیاف شیشه (بهعنوان تقویتکننده) و مواد پلیمری (بهعنوان زمینه) ساخته میشود. این نوع فیبر نسبت به نوع فنولیک استحکام مکانیکی و مقاومت حرارتی بالاتری دارد، اما سوراخکاری آن دشوارتر است. به همین دلیل معمولاً در تجهیزات الکترونیکی پیشرفته و صنعتی مورد استفاده قرار میگیرد.
2. راجرز
شرکت راجرز با استفاده از مواد اولیه و استانداردهای تخصصی، بردهای مدار چاپی با ویژگیهای خاص تولید میکند. این بردها معمولاً دارای ضخامت کم و دیالکتریک بالا هستند و در کاربردهای فرکانس بالا و مخابراتی استفاده میشوند.
3. بردهای انعطافپذیر
با بهرهگیری از فناوری فوتولیتوگرافی و مواد خاص، امکان تولید مدارهای چاپی انعطافپذیر فراهم شده است. این نوع بردها قابلیت خم شدن دارند و در دستگاههایی با فضای محدود یا طراحیهای خاص کاربرد دارند.
4. بردهای آلومینیومی
در مدارهایی که تولید حرارت بالا است، استفاده از آلومینیوم به انتقال و دفع بهتر گرما کمک میکند. به همین دلیل در چنین کاربردهایی از بردهای مدار چاپی آلومینیومی استفاده میشود، زیرا عملکرد خنکسازی مؤثرتری ارائه میدهند.
