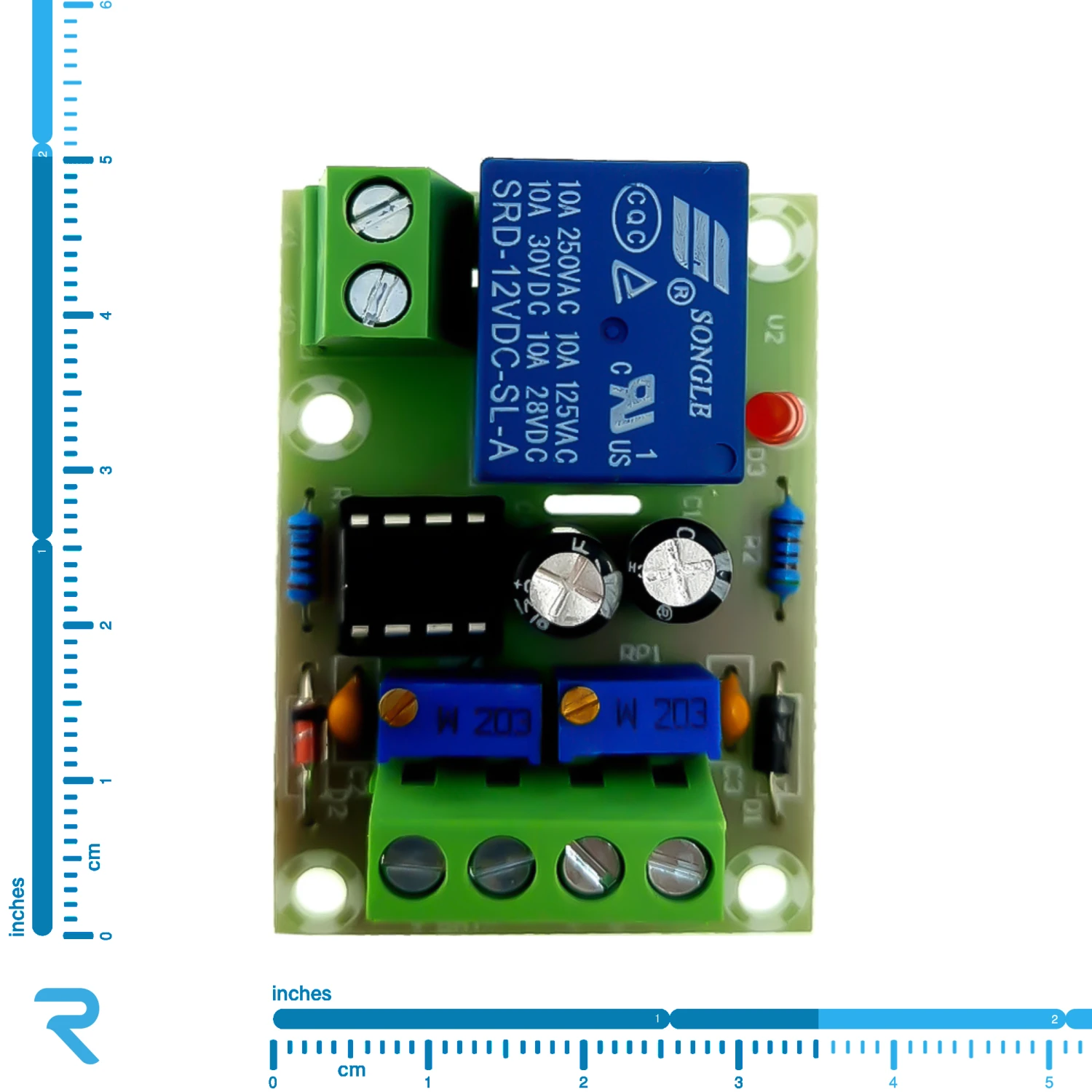

ماژول کنترل شارژ باتری 12 ولت XH-M601

اشتراک‌گذاری
شناسه 0801170
بهترین فروشندگان براساس قیمت تعدادی
بهترین فروشنده
فروشگاه این کالا را با حداقل سفارش عدد موجود دارد.
ناموجود با امکان تامین
سلامت ظاهری و فنی کالا
۹۵۰,۰۰۰
قیمت بهتری سراغ دارید؟ ثبت قیمت کمتر

مستندات فنی

عنوان مقدار
وزن ۲۷/۳۳۵ گرم

توضیحات محصول

ماژول کنترل شارژ باتری 12 ولت مدل XH-M601، قابلیت شارژ انواع باتری‌های 12 ولت اسیدی، خشک و ... را دارد. بسته به میزان شارژ باتری، عملیات شارژ آغاز یا قطع خواهد شد. به عبارت دیگر این ماژول مانند یک سوییچ خودکار عمل می‌کند. به گونه‌ای که بر روی برد ماژول دو مولتی‌ترن قرار دارد که به شما این امکان را می‌دهد تا دو ولتاژ آستانه برای شارژ باتری‌های خود تنظیم نمایید. یک ولتاژ برای شارژ کردن باتری و دیگری برای قطع کردن فرآیند شارژ. با تنظیم این مقادیر، حداقل و حداکثر شارژ باتری در یک مقدار معین باقی خواهد ماند. همچنین بر روی برد این ماژول یک LED قرمز رنگ قرار دارد که در مدتی که باتری در حال شارژ است، روشن می‌شود.


مشخصات فنی:
  • دامنه ولتاژ تغذیه: 13.8 تا 14.8 ولت
  • ولتاژ وصل شدن رله (شروع شارژ): 12.4V
  • ولتاژ قطع شدن رله (اتمام شارژ): 14.8V
  • تلرانس ولتاژ: 0.1V
  • قابلیت مشاهده ولتاژ با ولت‌متر
  • ابعاد: 50mm * 35mm* 18mm
  • مولتی‌ترن RP1: تنظیم ولتاژ شروع شارژ باتری
  • مولتی‌ترن RP2: تنظیم ولتاژ پایان شارژ باتری

نحوه اتصال ماژول به باتری
ابعاد ماژول کنترل شارژ باتری 12 ولت مدل XH-M601
خروجی‌های باتری و ولت‌متر ماژول کمنترل شارژ
ورودی برق ماژول
