ماژول محافظ شارژ باتری لیتیومی 2 سل 5 آمپر

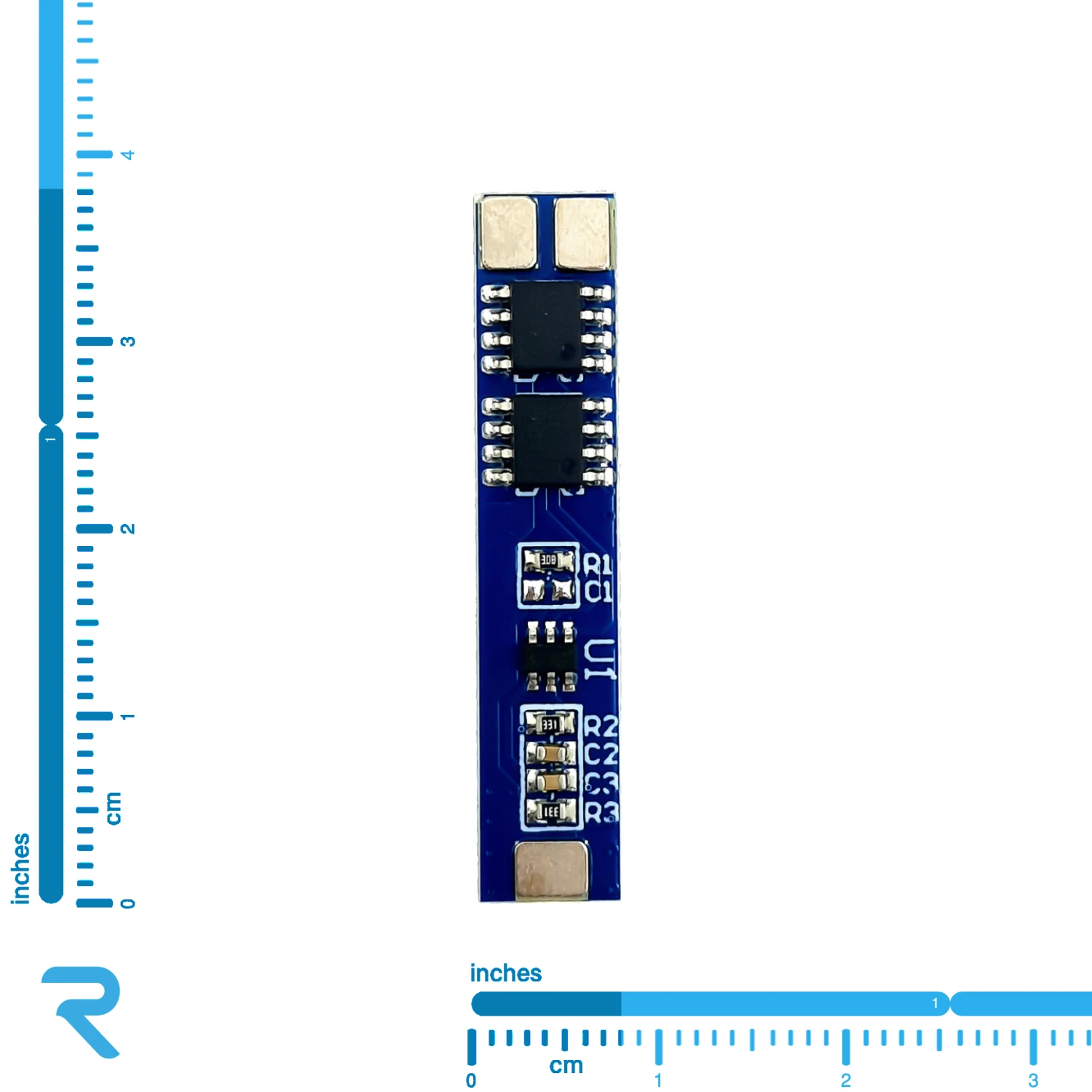

ماژول شارژ باتری لیتیومی 18650 2 سل 5 آمپر قادر به شارژ و دشارژ همزمان دو باتری لیتیومی 18650 است که به صورت سری به هم متصل شده باشند. به طوری که هنگام شارژ و دشارژ در برابر ولتاژ، جریان و اتصال کوتاه از باتری محافظت می‌شود. این ماژول متشکل از یک تراشه‌­ی HY2120 است که ولتاژ و جریان را هنگام شارژ و دشارژ مانیتور می‌کند. همچنین دارای دو ماسفت برای قطع اتصال باتری از شارژر یا بار می­‌باشد.

زمانی که بیشترین مقدار ولتاژ باتری از ولتاژ حفاظت در برابر شارژ بیش از حد (4.9 ولت) بیشتر شود، فرآیند شارژ پایان می‌یابد. همچنین زمانی که کمترین مقدار ولتاژ باتری از ولتاژ حفاظت در برابر دشارژ بیش از حد (2.9 ولت) کمتر شود، فرآیند دشارژ به پایان می­‌رسد. نحوه­ی اتصال دو باتری به ماژول HX-2S-01 در تصویر زیر نشان داده شده­است. ابتدا دو باتری را به صورت سری به ترمینال­‌های B+ و B- متصل کنید. سپس می‌توانید با اتصال یک ولتاژ 8.4 الی 9 ولت به ترمینال­‌های P+ و P- ، باتری­‌ها را شارژ و پس از آن با اتصال یک بار به این ترمینال­‌ها شروع به دشارژ نمایید. از آن‌جایی که این ماژول از balanced charging پشتیبانی نمی‌کند، پیشنهاد می­‌شود از دو باتری با ظرفیت و ولتاژ شارژ مشابه استفاده گردد.

مشخصات فنی :

• ولتاژ تغذیه: 8.4 الی 9 ولت
• محدوده ولتاژ شارژ بیش از حد: 4.25V-4.35V ± 0.05V
• محدوده ولتاژ دشارژ بیش از حد: 2.3V-3.0V ± 0.05V
• ماکزیمم جریان کاری: 5 آمپر
• ماکزیمم جریان لحظه ای : 7 آمپر
• جریان خاموشی: کمتر از 10 میکروآمپر
• مقاومت داخلی: کمتر از 100 میلی‌اهم
• عمر موثر: بیش از 30000 ساعت
• محدوده‌ی دمای کاری: 50+ تا 40- درجه سانتی‌گراد
• ابعاد:38 * 8 *2.5  میلی‌متر
• وزن: 10 گرم
