شناسه 0948228
تصویر ممکن است تفاوتهای جزیی با کالای اصلی داشته باشد. اما این تفاوتها تاثیری بر عملکرد و کارایی آن ندارند.
| نام فروشنده داخلی | ۱+ عدد | ۲۵+ عدد | ۵۰+ عدد | ۱۰۰+ عدد | ۳۰۰+ عدد | ۵۰۰+ عدد | ویژگیها | ||
|---|---|---|---|---|---|---|---|---|---|
| روبوایکیو | 0 | 5,100,000 | 5,070,000 | 5,040,000 | 5,020,000 | 4,980,000 | 4,900,000 | سلامت فیزیکی کالا |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۱۰۳/۵۵ گرم |
| تعداد پایه | 16 |
| ارتفاع قرقره بدون پایه ها | 32 mm |
| طول | 42 mm |
| عرض | 42 mm |
| ارتفاع | 15.3 mm |
| فاصله پایه ها | 4 mm |
| فاصله دو ردیف از پایه ها | 34 mm |

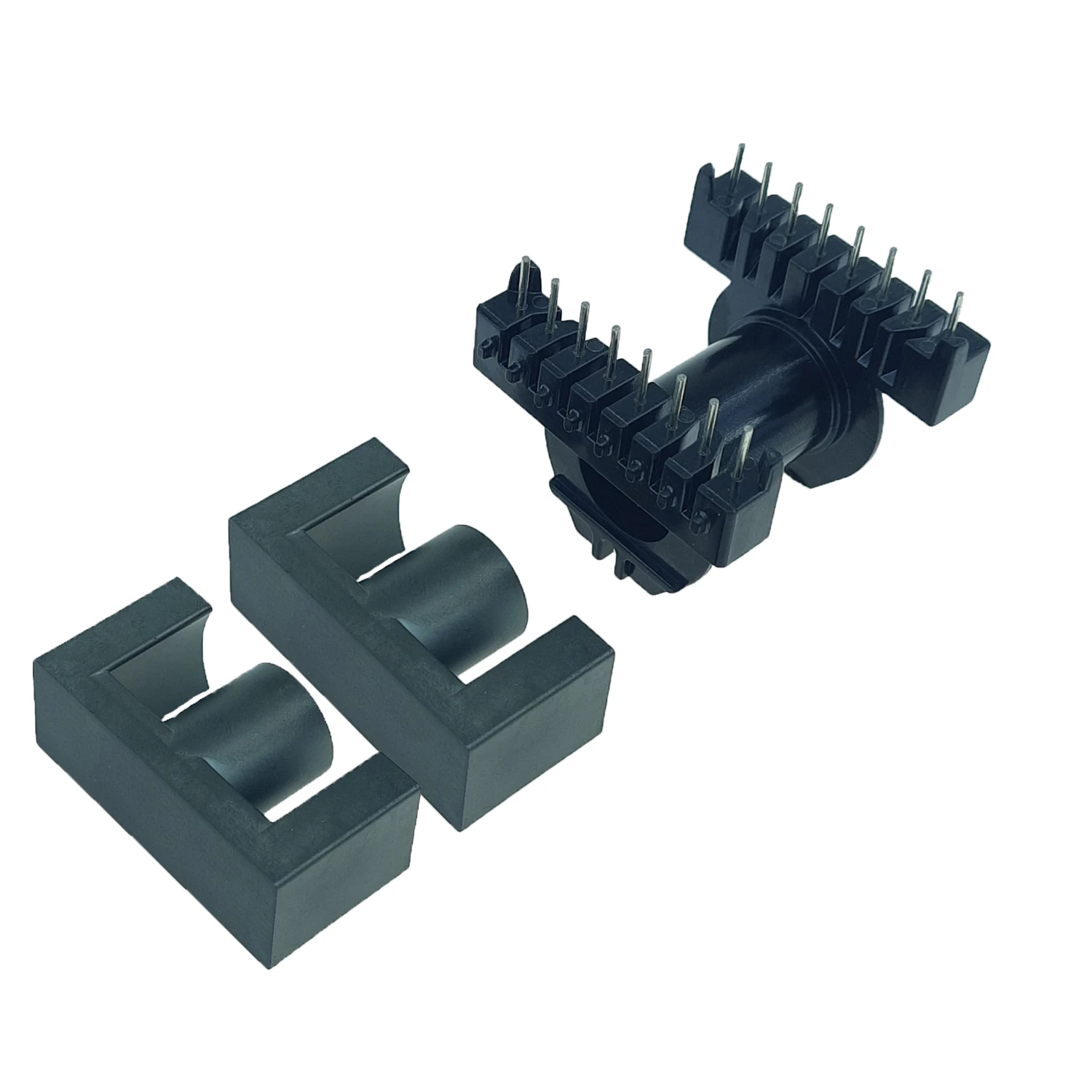

| عنوان انگلیسی | EC 15×42 Ferrite Core with 16‑Pin Bobbin |
توضیحات محصول
این محصول به عنوان هسته ترانس قرار می گیرد که با استفاده از محاسبات طراحی ترانس ها از هسته با سایزهای مختلف استفاده می شود. آلیاژ فریت نسبت به دیگر آلیاژهایی که به عنوان هسته ترانس استفاده می شود ، دارای انعطاف پذیری بالا، هزینه ای کمتر، در دسترس تر هستند. یک خصوصیت منحصر به فرد دیگر این گونه از هسته ها نسبت به سایر فرومغناطیس ها، عایق بودن آن است.
مشخصات فنی:
- طول هسته کامل: 42 میلی متر
- عرض هسته کامل: 42 میلی متر
- ضخامت هسته: 15.3 میلی متر
- ابعاد ساق های کناری هسته : 21x39x6 میلی متر

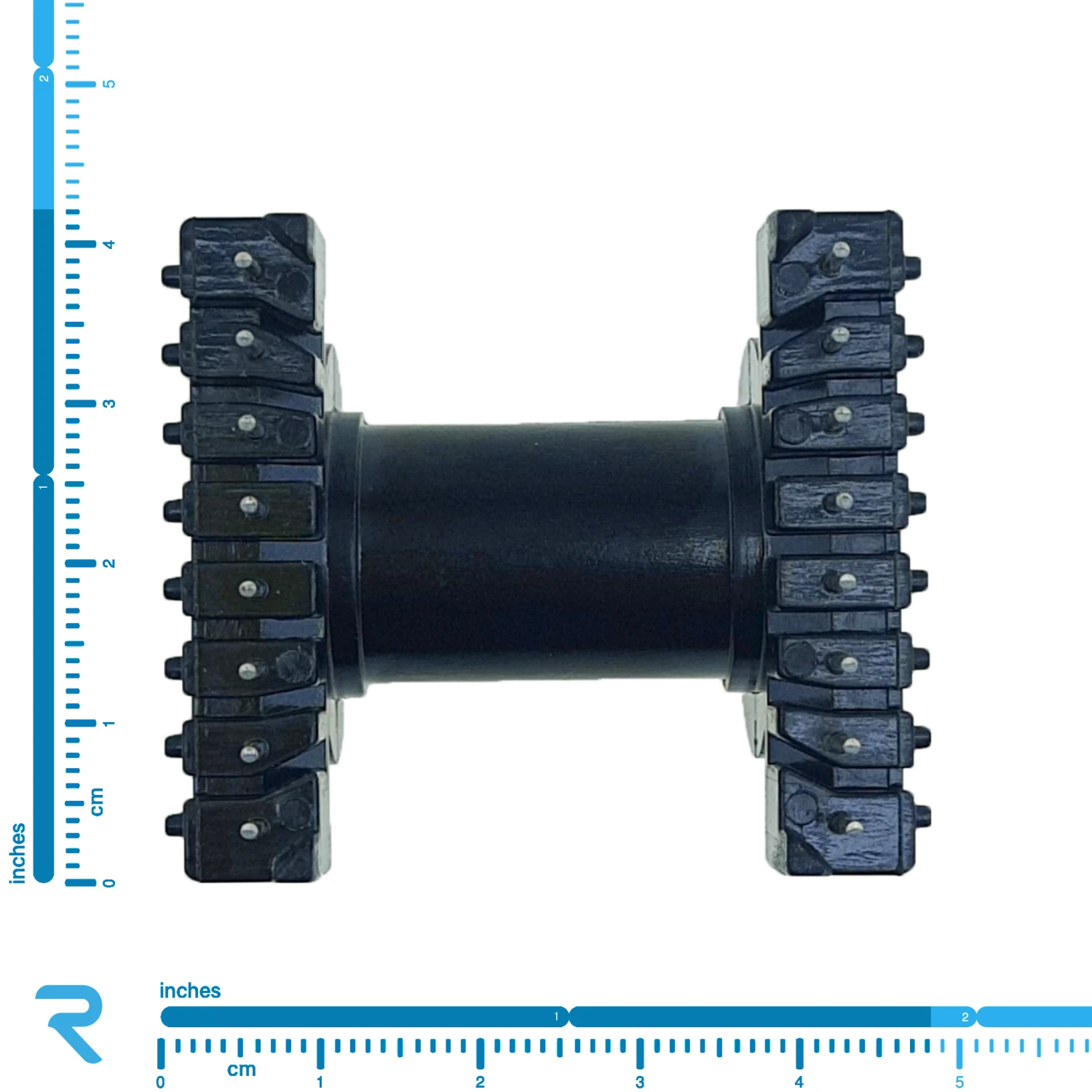

- طول قرقره: 47 میلی متر
- ارتفاع قرقره: 33 میلی متر
- عرض قرقره: 42 میلی متر
- فاصله پایه های قرقره: 4 میلی متر
- فاصله دو ردیف پایه ها: 34 میلی متر
- قطر پایه :1 میلی متر
