مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۴۰ گرم |
| طول | 29 mm |
| عرض | 29 mm |
| ولتاژ تغذیه | 3.5 V |
| میدان دید | 120 ° |
| محدوده ولتاژ تغذیه | 5~3 V |
| محدوده دمای کاری | -25~80 °C |
توضیحات محصول

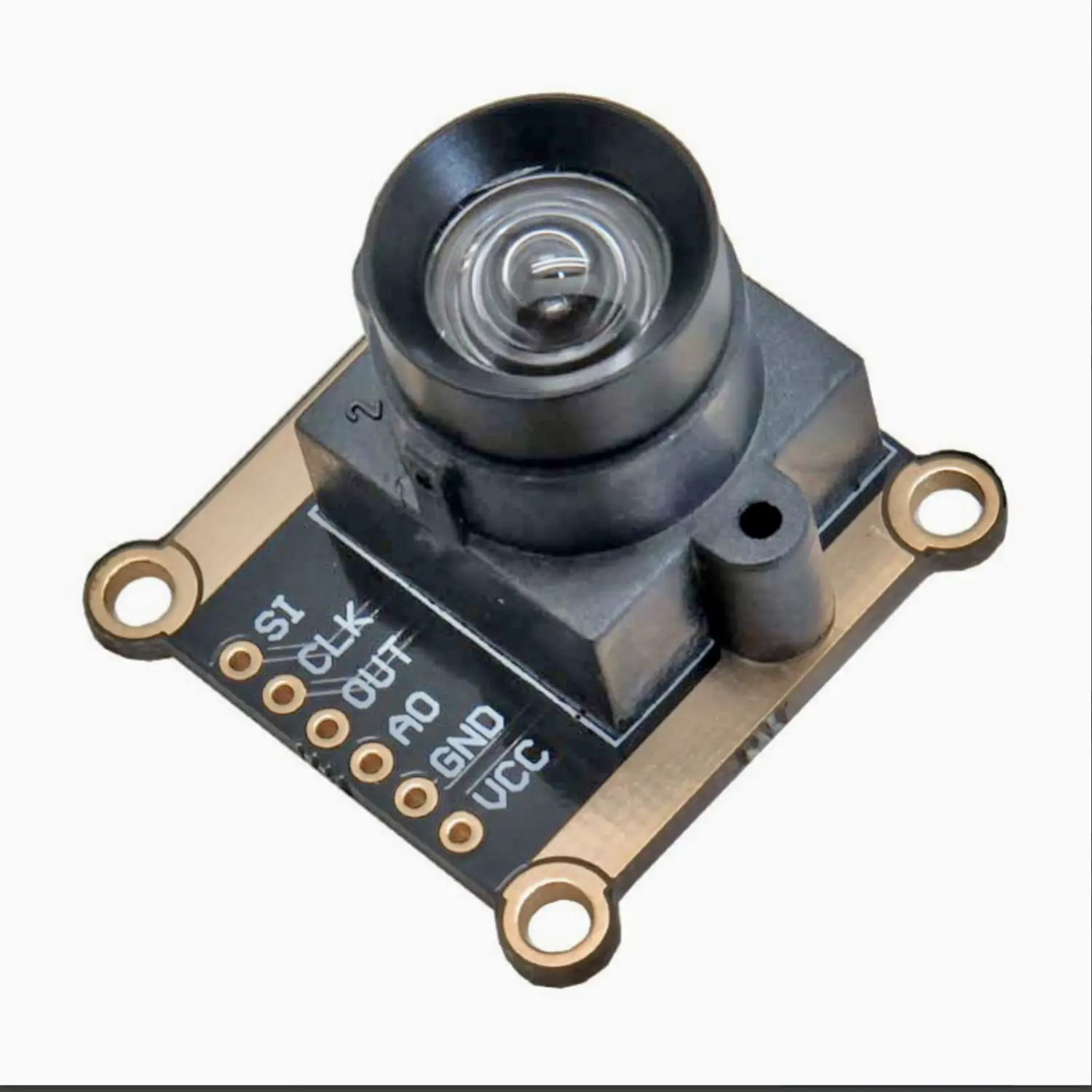

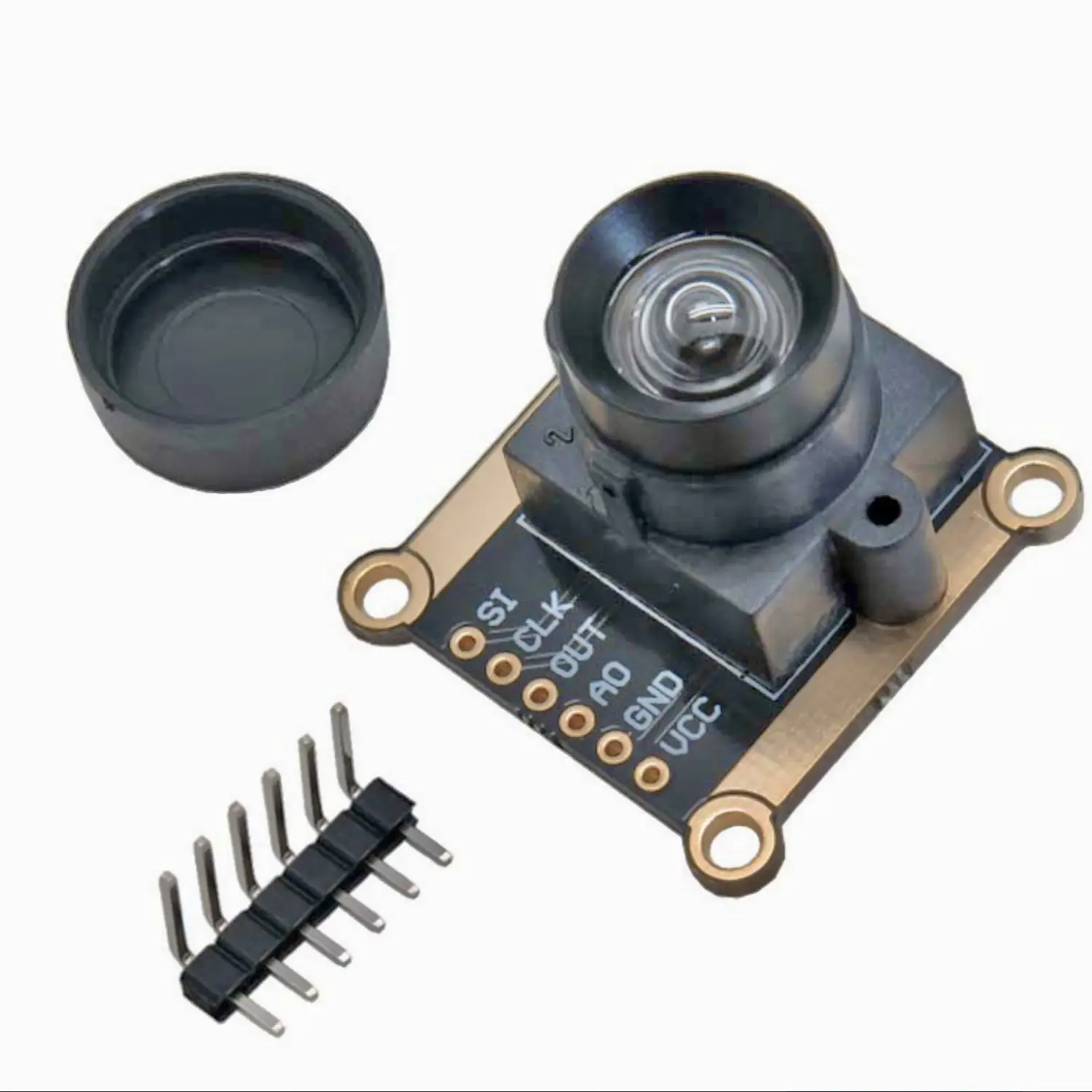

ماژول تعقیب خط TSL1401CL برای شناسایی خطوط و تعیین پیوستگی آنها طراحی شده است. این ماژول دارای آرایهای متشکل از ۱۲۸ فتودیود با رزولوشن پایین است که قادر به تشخیص خطوط افقی میباشد. با استفاده از این سنسور، میتوان مسیر خطوط را در رباتهای دنبالکننده تشخیص داد و از آن در محیطهایی مانند انبارها و مراکز تولید بهره برد. همچنین، با تشخیص جهت خطوط، این ماژول میتواند در تعیین مسیر و موقعیتیابی کوادکوپترها مورد استفاده قرار گیرد.
ورودی این ماژول به صورت سریال است و خروجی آن به شکل سیگنال آنالوگ ارائه میشود.
کاربردهای ماژول TSL1401CL:
ماشینهای هوشمند
رباتیک
کوادکوپتر
تشخیص لبه
تعیین موقعیت
پردازش تصویر
تشخیص بارکد و کاراکتر
مشخصات فنی:
ولتاژ کاری: ۳.۵ تا ۵ ولت
زاویه دید: ۱۲۰ درجه
حداکثر فرکانس کلاک: ۸ مگاهرتز
ابعاد: ۲۹ × ۲۹ میلیمتر
محدوده دمایی: -۲۵ تا ۸۵°C
مستندات:
دیتاشیت ماژول تعقیب خط TSL1401CL
Descirption:
TSL1401CL linear CCD module is a reliable quality products, after continuous testing, continuous improvement, and absorb a little bit of similar products in one, making our products more outstanding.
The TSL1401CL linear sensor array consists of a 128 × 1 array of photodiodes, associated charge amplifier circuitry, and an internal pixel data-hold function that provides simultaneous-integration start and stop times for all pixels. The array is made up of 128 pixels, each of which has a photo-sensitive area of 3,524.3 square micrometers. There is 8-μm spacing between pixels. Operation is simplified by internal control logic that requires only a serial-input (SI) signal and a clock.
Application:
smart car
Robotic
line detection
Quadcopter
edge detection
image scanning
mark and code reading
optical character recognition (OCR)
contact imaging
edge detection and positioning
optical linear and rotary encoding
Features:
Voltage: 3-5V
Lens angle : 120
Size: 29mm X 29mm
Maximum Clock Speed: 8 MHz
Temperature Range: -25 to 85°C

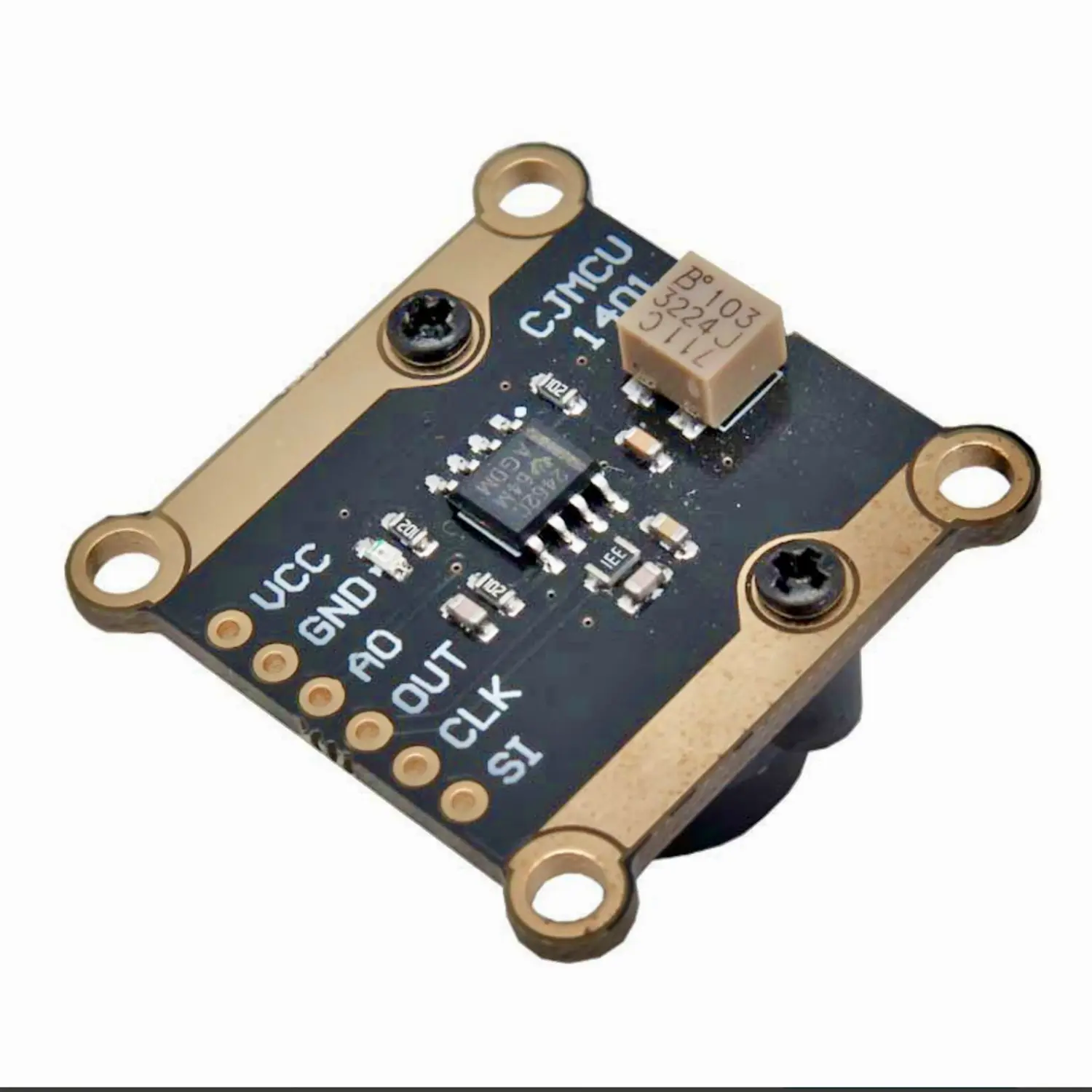

Pinout:
1. VCC power supply is positive
2. GND Power ground
3. AO analog signal directly output
4. OUT analog signal processing output
5. CLK clock input
6. SI serial input, data start
