| نام فروشنده داخلی | ۱+ عدد | ۵+ عدد | ویژگی‌ها | ||
|---|---|---|---|---|---|
| روبوایکیو | 0 | 18,900,000 | 17,900,000 | سلامت ظاهری و فنی کالا | |
| ماژول شاپ | 3 | 19,700,000 | 19,700,000 | سلامت ظاهری کالا ارسال از روبوایکیو ۳ روز کاری دیگر |
مستندات فنی
| عنوان | مقدار |
|---|---|
| دیتاشیت | دانلود |
| وزن | ۲۴۸/۶ گرم |
| مدل | TS240128D-1 |
| فرمت نمایشگر | 240*128 |
| بک لایت | دارد |
| کنترلر | T6963C |
| تعداد پایه | 22 |

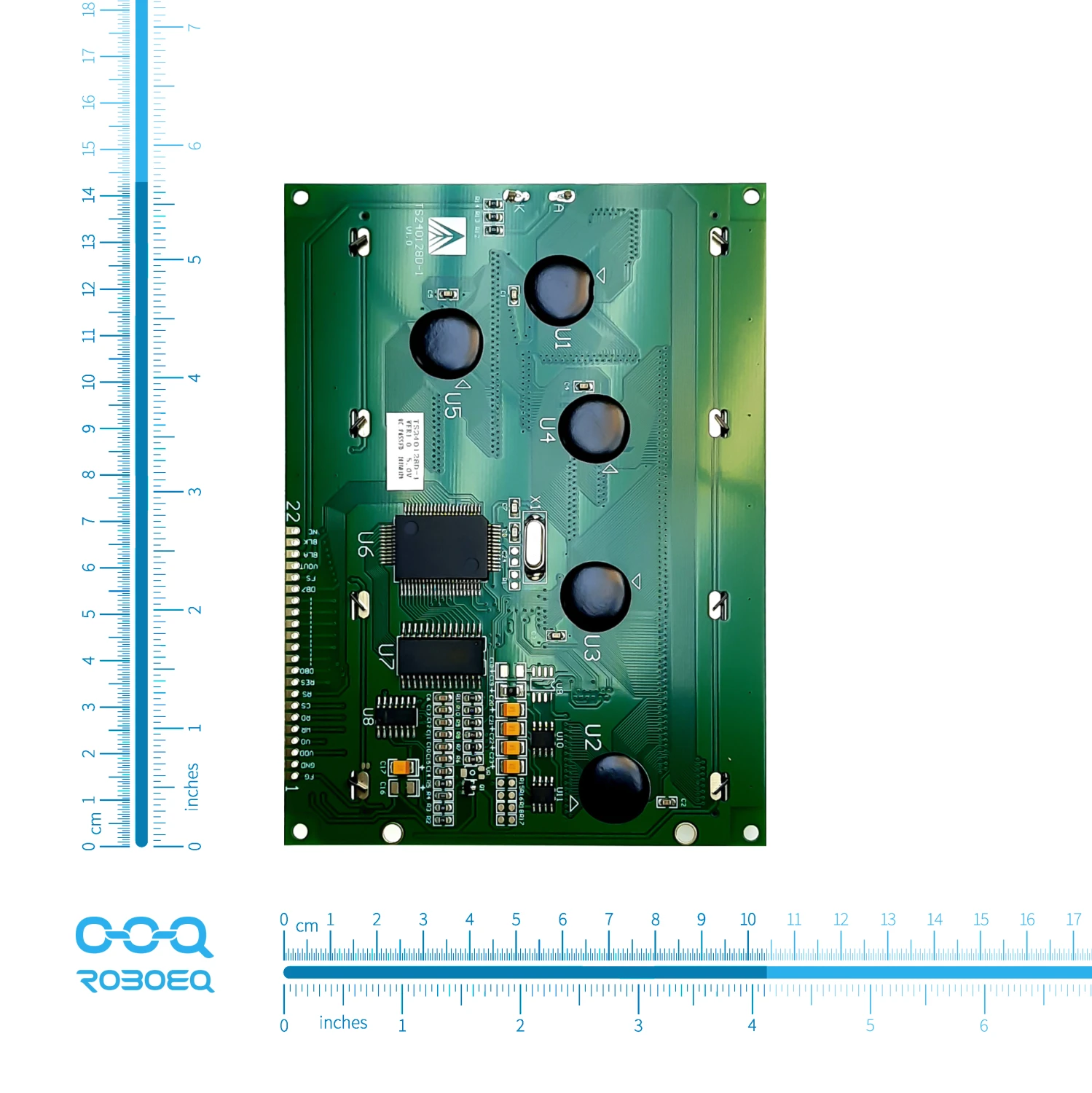

| طول برد | 144 mm |
| عرض برد | 104 mm |
| ضخامت | 12.1 mm |
| طول نمایشگر | 133 mm |
| عرض نمایشگر | 80 mm |
| رنگ | آبی |
| ولتاژ | 5 V |
توضیحات محصول
نمایشگر LCD گرافیکی آبی 128*240 مدل TS240128D، یک ماژول نمایشگر تک رنگ 240x128 پیکسل است که بر اساس کنترلر T6963C ساخته شده‌است که ارتباط با اکثر میکروکنترلرها را آسان می‌کند. این LCD گرافیکی دارای نور پس زمینه (بک لایت) آبی است که خواندن صفحه نمایش را در شرایط کم نور آسان‌تر می‌کند. صفحه نمایش این نمایشگر، یک صفحه نمایش منفی است، به این معنی که کاراکترهای روشن روی بک گراند تیره قرار دارند و بدون بک لایت هم به‌خوبی قابل مشاهده هستند. ال سی دی گرافیکی 240*128 مدل TS240128D، دارای ولتاژ کاری 5 ولت می‌باشد. این نمایشگر دارای 240 ستون پیکسل و 128 ردیف کاراکتر است، به این معنی که نمایشگر می‌تواند در مجموع 240x128 = 30720 پیکسل را نشان دهد. این LCD گرافیکی، دارای رابط موازی 8 بیتی است. این عبارت به این معنی است که می‌توان نمایشگر را با ارسال 8 بیت داده در یک زمان کنترل کرد. داده ها به ترتیب خاصی به LCD ارسال می‌شوند و هر بیت، پیکسل متفاوتی را روی نمایشگر کنترل می‌کند. رابط موازی 8 بیتی یک راه ساده و کارآمد برای کنترل LCD گرافیکی آبی 128*240 مدل TS240128D است. همچنین یک رابط نسبتاً سریع است که برای برنامه‌هایی که باید مرتباً به‌روزرسانی شوند، حائز اهمیت می‌باشد.
ال سی دی گرافیکی 240x128 دارای وضوح بالایی است، به این معنی که می‌تواند تصاویر واضح و شفاف را به نمایش بگذارد. این ویژگی برای استفاده در نقشه‌ها و نمودارها که نیاز به نمایش دقیق اطلاعات دارند، مفید است. همچنین این LCD دارای زاویه دید وسیع می‌باشد، یعنی می‌توان تصویر را از زوایای مختلف بدون اعوجاج دید. این ویژگی نیز برای برنامه‌هایی که نیاز است نمایشگر برای چندین نفر قابل مشاهده باشد مانند پنل‌های کنترل صنعتی یا سیستم های فروش مناسب می‌باشد. ال سی دی گرافیکی 240x128، نسبت کنتراست خوبی دارد، به این معنی که تصویر حتی در محیط‌های روشن یا تاریک نیز به وضوح دیده می‌شود که این ویژگی نیز برای استفاده در برنامه‌هایی که نمایشگر باید در شرایط نوری مختلف قابل مشاهده باشد، مانند نمایشگرهای فضای باز یا داشبورد خودرو، مهم است. همچنین این LCD، دارای طول عمر بالا می‌باشد و از آن می‌توان به‌راحتی در محیط‌های صنعتی، مرطوب، محیط‌های دارای گرد و غبار استفاده کرد. نمایشگر LCD گرافیکی 128*240 بک لایت آبی مدل TS240128D، دارای 22 پایه است:
- پایه‌های DB0 تا DB7 پین های گذرگاه داده هستند که برای رابط موازی 8 بیتی استفاده می‌شوند.
- پایه VDD پایه منبع تغذیه ال سی دی است.
- پایه V0 پایه ولتاژ برای کنترل کنتراست نمایشگر است.
- پایه GND، پایه اتصال به زمین است.
- پایه‌های RD و WR به ترتیب برای خواندن و نوشتن به کار می‌روند.
- پایه CE برای فعال کردن تراشه کنترلر به کار می‌رود.
- پایه RET برای بازنشانی مجدد (ریست) دستگاه استفاده می‌شود.
- پایه‌های BLA و BLK پین‌های مربوط به LED هستند که برای تنظیم نور پس زمینه استفاده می‌شوند
